15.5 Synchronisation von zwei Antrieben (Master-Slave Funktion)
Synchronisation bedeutet, dass zwei Antriebe gekoppelt arbeiten. Die Türen öffnen und schließen sich
gleichzeitig. Eine typische Verwendung ist die Kopplung zweier großer einflügeliger Schiebetüren, um
eine große lichte Öffnungsbreite zu erzielen. Es können max. zwei Antriebe synchronisiert werden.
Zur Verbindung von Antrieben und Schleusenbetrieb siehe Kapitel 15.1, 15.2 und 15.3 Folgen Sie
den Anweisungen in diesen Kapiteln.
HINWEIS: Keinen Programmschalter anschließen, bevor die Konfiguration des Para-
meters 6C bei allen Steuerungen abgeschlossen ist.
Parametereinstellung zur Synchronisierung von zwei Antrieben:
- den Parameter 6b bei allen Steuerungen auf den Wert 01 setzen.
- den Parameter 6c an der Hautpsteuerung (Master) auf den Wert 01 setzen.
- den Parameter 6c an der zweiten Steuerung (Slave) auf den Wert 02 setzen.
HINWEIS: Wenn zwei IOUs (DAS902MP) verwendet werden, je eine pro Antrieb, muss
bei einem der Antriebe der Parameter 97 auf 00 gesetzt werden.
HINWEIS: Nicht verwendbar in Kombination mit Programmschalter COM501MHS-MKS.
Nach Abschluss der Konfiguration aller Steuerungen, die Antriebe von der Stromversorgung trennen
(incl. Akku). Den Programmschalter anschließen, Stromversorgung einschalten.
Die als Hauptsteuerung gewählte Einheit speichert die Parameter des Programmschalters. Nach
der Einstellung einen Reset durchführen.
Stellen Sie alle anderen Parameter auf beiden MCUs auf den gleichen Wert ein (z. B. Leistung,
Position, Geschwindigkeit usw.).Schließen Sie die Öffnungssensoren an MCU 1 oder MCU 2 an.
(Programmschalter)

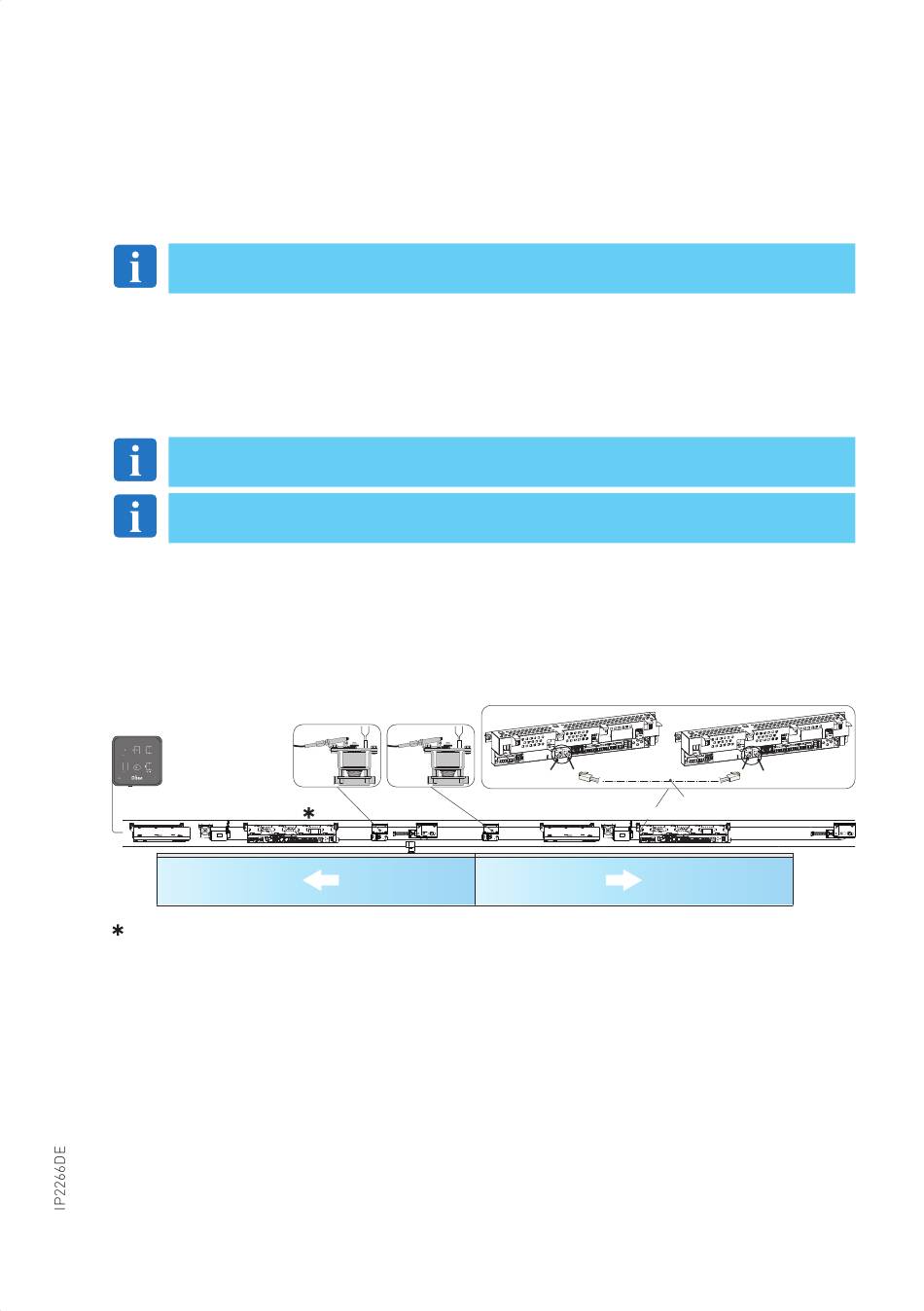

COM500ES/ER
COM501ES/ER
COM502ES/ER
MCU-1
ohne JMP, siehe Kap. 15.2
Steuerung (MCU)-1
MCU-2
67
Steuerung (MCU)-2
Verbindungskabel
