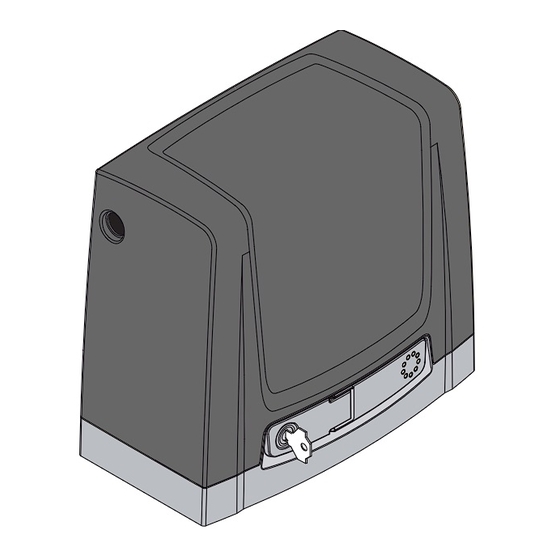

- Seite 1 Letzte Version des Handbuchs IP2160DE•2023-06-07 Technisches Handbuch Ditec NeoS / NeoS+ Schiebetore (Übersetzung der Originalanleitung) www.ditecautomations.com...
- Seite 2 Inhaltsverzeichnis Allgemeine Sicherheitshinweise ..........................3 Einbauerklärung für unvollständige Maschinen ......................4 Technische Angaben ............................5 Hinweise zum Gebrauch ............................6 Maschinenrichtlinie..............................6 Installationsbeispiel ............................7 Abmessungen ..............................8 Hauptkomponenten ............................8 Installation ............................... 9 Einleitende Kontrollen ............................. 9 Die Grundplatte vorbereiten ............................ 10 Installation des Getriebemotors ..........................
- Seite 3 Allgemeine Sicherheitshinweise ACHTUNG! Wichtige Sicherheitshinweise.Beachten Sie diese Hinweise sorgfältig.Die Nichtbeachtung der in dieser Anleitung enthaltenen Informationen kann zu schweren Verletzungen oder Schäden am Gerät führen. Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Dieses Handbuch und die Handbücher für etwaiges Zubehör können unter www.ditecautomations.com heruntergeladen werden Verletzungen oder Schäden am Gerät führen.
- Seite 4 SE-261 44 Landskrona Schweden erklären in alleiniger Verantwortung, dass der Gerätetyp mit Namen: Ditec NES400EH, NES600EH, NES1000EHSF Antrieb für Schiebetore (CS12E) Ditec NES400EHP, NES600EHP, NES1000EHP Antrieb für Schiebetore (CS12M) Er entspricht den folgenden Richtlinien und deren Änderungen: 2006/42/EG Maschinenrichtlinie (MD), bezüglich der folgenden grundlegenden Gesundheits- und Sicherheitsanforderungen: 1.1.2, 1.1.3, 1.2.1, 1.2.2, 1.2.3, 1.2.4.2, 1.2.6, 1.3.9, 1.4.3,...
- Seite 5 1. Technische Angaben Ditec NES400EH Ditec NES400EHP Ditec NES400EHJ Stromversorgung 230 V~ 50/60Hz 230 V~ 50/60Hz 120 V~ 50/60Hz Stromaufnahme 1,2 A 1,2 A 2,4 A Sicherung Drücken 400 N 400 N 400 N Geschwindigkeit des Flügels 0,1÷0,25 m/s 0,1÷0,25 m/s 0,1÷0,25 m/s...
- Seite 6 Ditec NES1000EHP Ditec NES1000EHPJ Stromversorgung 230 V~ 50/60Hz 120 V~ 50/60Hz Stromaufnahme Sicherung F2,5 A F6,3A Drücken 1000 N 1000 N Geschwindigkeit des Flügels 0,1÷0,19 m/s 0,1÷0,19 m/s Maximaler Hub 20 m 20 m Max. des Flügels 1000 kg 1000 kg...
- Seite 7 Schlüsselschalter 4 x 0,5mm² Funkcodetaster Lichtschranken 4 x 0,5 mm² NEOS-Stellantrieb samt elektronischer Steuerung 3G x 1,5 mm² Kontaktleiste 2 x 0,5 mm² Die Stromversorgung an einen allpoligen zertifizierten Schalter mit Mindestöffnungsabstand der Kontakte von 3 mm anschließen (nicht mitgeliefert).
- Seite 8 3. Abmessungen 210 (NES 400) 220 (NES 600-1000) 170 (NES 400) 180 (NES 600-1000) 4. Hauptkomponenten Bez. Beschreibung Motor Elektronische Steuerung Diagnostikschaltung Schlüsselentriegelung Ritzel Akku-Satz Kabeleingang Stromversorgungsklemme...
- Seite 9 5. Installation Die Funktionsgarantie und die angegebenen Leistungen werden nur mit Zubehör und Sicherheits- vorrichtungen von DITEC erzielt. Alle Maße sind in mm ausgedrückt, wenn nicht anders angegeben. 5.1 Einleitende Kontrollen Die Stabilität des Flügels (Entgleisen und seitliches Herausfallen) und den Zustand der Gleitrollen prüfen und sicherstellen, dass die oberen Führungen keine Reibungen erzeugen.
- Seite 10 5.2 Die Grundplatte vorbereiten [1] Die Verankerungskrampen auf der Grundplatte einsetzen und sie mit den mitgelieferten Muttern befestigen. [2] Die Schrauben in die Grundplatte einsetzen und mit den Muttern arretieren, danach die Me- talllasche umbiegen, damit die Schraube nicht austreten kann. Die vorgeformten Krampen mithilfe eines Hammers nach unten ziehen, damit eine ordnungs- gemäße Verankerung am Beton gewährleistet ist.
- Seite 11 5.3 Installation des Getriebemotors -5 +20 M12-low type Den Getriebemotor [1] entriegeln (siehe GEBRAUCHSANWEISUNG). Die vordere Schraube [2] ausschrauben und das Gehäuse zur Seite drücken und entfernen [3-4]. Den Getriebemotor auf der Grundplatte positionieren. Den Getriebemotor einstellen: horizontal, indem man ihn auf den Ösen der Motorbasis gleiten lässt und vertikal mit den vier Nivellierungsschrauben [A].
- Seite 12 5.4 Installation der Zahnstange Den Getriebemotor entriegeln (siehe GEBRAUCHSANWEISUNGEN) und das Tor in die Öff- nungsposition bringen. Die Zahnstange auf dem Ritzel auflegen und das Tor manuell verschieben, die Zahnstange entlang der gesamten Länge befestigen. HINWEIS: Um die richtige Ausrichtung der Schienen zu erleichtern, ein ausgesondertes Zahnstangenteil verwenden und unter der Verbindungsstelle aufstützen, wie in der Abbildung dargestellt.
- Seite 13 5.5 Betrieb mit virtuellem Encoder Die Getriebemotoren NEOS benötigen keine Endschalter, da sie mit einem virtuellen Encoder ausgestattet sind. Die mechanischen Anschlagsperren für das Öffnen und Schließen müssen unbedingt montiert werden. Das Tor bremst automatisch in der Nähe der Anschlagsperren ab.
- Seite 14 5.7 Installation des Bausatzes Kettenantrieb HINWEIS: Das Kettenantriebskit vor der Befestigung des Getriebemotors an der Grund- platten installieren. Den Getriebemotor entriegeln (siehe GEBRAUCHSANLEITUNG). [1] Das Ritzel [12] entfernen. [2] Die Ritzelträgerplatte [A] am Getriebemotor befestigen. Die Ritzel [B] wie abgebildet einsetzen. [3] Die Kette manuell durch die Ritzel führen.
- Seite 15 stange [F] verbinden und sie am Bügel [D] befestigen (die überstehende Kette abschneiden). HINWEIS: Bei vollständig geöffnetem und vollständig geschlossenem Tor prüfen, ob der an- gegebene Abstand zwischen der Ritzelmitte und der Spannstange [F] eingehalten wird. Die Kette endgültig mit den Muttern [G] arretieren. Die Kette [E] mit Hilfe der Spannstangen [H] spannen.
- Seite 16 6. Elektrische anschlüsse HINWEIS: Informationen zu den elektrischen Anschlüssen und zur Inbetriebnahme der Getriebemotoren sind in den Installationshandbüchern der elektronischen Steuerungen CS12E und CS12M aufgeführt. Fascetta non di nostra fornitura Kabelschelle nicht im Lieferumfang enthalten Sicherstellen, dass der gelbe Leiter Assicurarsi che il conduttore mindestens um 30 mm länger ist als giallo verde sia almeno 30 mm...
- Seite 17 OPENING LIN2 Im Gehäuse des Antriebs NEOS von Ditec können zusätzliche Lichtschranken für den Schutz sowohl der Schließbewegung als auch der Öffnungsbewegung bei Verwendung der Lichtschranke LIN2 installiert werden. Montieren Sie einen Empfänger (RX) oder einen Sender (TX) wie aus der Abbildung ersichtlich.
- Seite 18 8. Fehlersuche / Alarme Problem Mögliche Ursache Keine Stromversorgung Kurzschluss an den Zubehörgeräten. Den Kundendienst kontaktieren. Hauptsicherung durchgebrannt. Den Kundendienst kontaktieren. Mikroschalter Entriegelungsklappe offen. Schlüsselstellung über- prüfen. Eventuell die Entriegelungsklappe schließen. Das Tor öffnet und schließt nicht Den Kundendienst kontaktieren. Mechanischer Defekt.
- Seite 20 Alle Rechte an diesem Material sind ausschließliches Eigentum von ASSA ABLOY Entrance Systems AB. Obwohl der Inhalt dieser Veröffentlichung mit äußerster Sorgfalt verfasst wurde, kann ASSA ABLOY Entrance Systems AB keine Haftung für Schäden übernehmen, die durch mögliche Fehler oder Auslassungen in dieser Veröffentlichung verursacht wurden.
