6. Ganzglasflügel

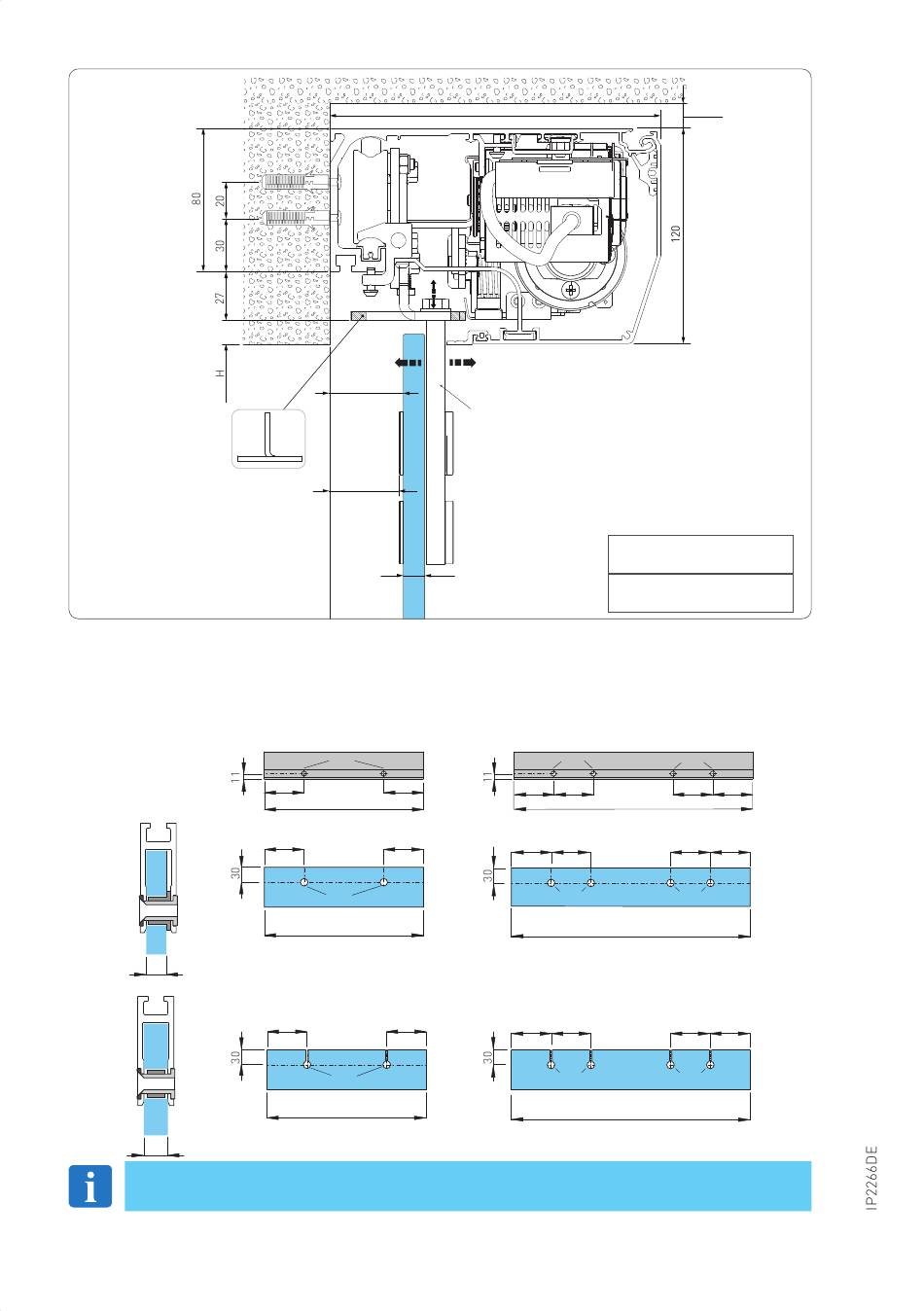

Auf der Abbildung werden die Verarbeitungsmaße des Aluminiumprofils AC1356 und des Glases ange-
geben. Die Befestigung sieht durchgehende Bohrungen mit Ø10 in dem Aluminiumprofil und mit Ø15
in dem Glas vor. Die Anzahl der Bohrungen und ihr Abstand richten sich nach der Breite des Flügels.
Es wird empfohlen, Silikon zwischen der Glaskante und der inneren Unterseite des Profils einzufügen.
10
12
Zur Montage des Aluminiumprofils AC4255 oder AC4870, entnehmen Sie die Informa-
tionen den entsprechenden Anleitungen.
+ 8 / - 8
+12
41
39
Ø10
100
100
L≤1000
100
100
Ø15
L≤1000
100
100
Ø15
L≤1000
18
185
-4
ACV
DAS200-ACV
12 (10÷12)
Ø10
100
100
L>1000
100
100
Ø15
L>1000
100
100
Ø15
L>1000
min 10
B
Ø10
100
100
100
100
Ø15
100
100
Ø15
