DITEC DAS200 Technisches Handbuch Seite 25

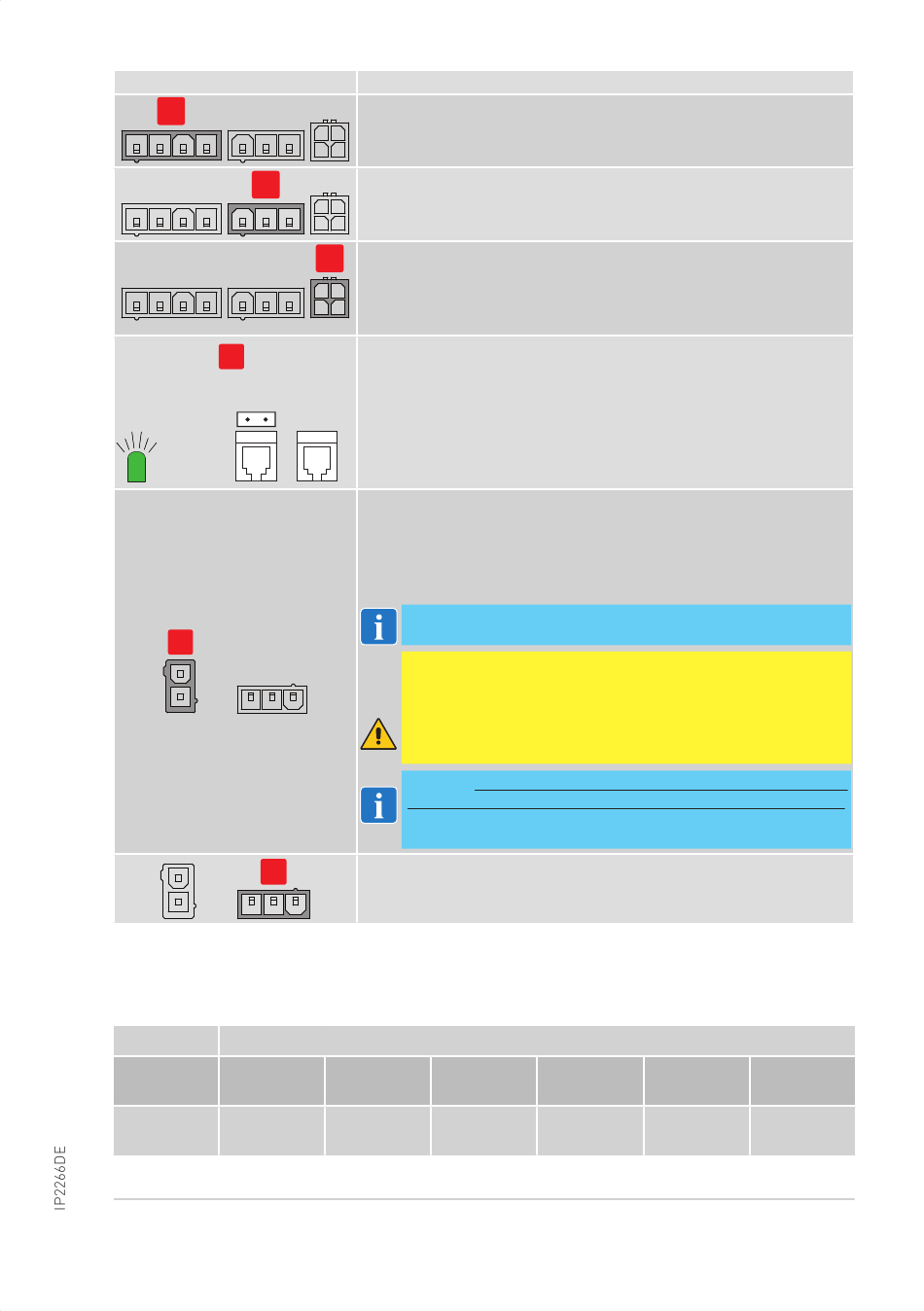

Ausgänge / Stecker
A
B
D
Grüne LED
jumper
E
F
8. Software-Freigaben mit darin enthaltenen
Software-Versionen
Release Versionen
MCB
SW 6.0
14.4.17.2
MCB
SW 7.0
15.4.17.2
MCB + MC = MCU --> 1DAS20QE/1DAS20HDQE / 1KS20HDQE
MCB+MC+ER = MCU-ER --> 1DA20RGQE / 1KS20RGQE • IOU = DAS902MP
* = COM500ES/ER ** = COM501ES/ ER, COM502ES/ER
Netzteil-Anschluss
Motor-Anschluss
C
Encoder-Anschluss
Anschluss für:
- Programmschalter;
- Verbindungskabel (Verbinden/Synchronisieren mehrerer Antriebe);
- Steckverbindung für Schnittstelle DAS900CTI.
Grüne LED: Ist die LED aus oder blinkt sie, signalisiert sie eine Fehlfunktion
der Steuerung.
JUMPER: Zur Verbindung von mehr als zwei Einheiten (Steuerungen und/
oder Programmschalter).
Anschluss des Akkusatzes DAS901BAT1 - DAS902BAT2 ((obligatorisch
bei DAS200RG-DAS200RF-KS200RG))
Bei fehlender Netzspannung führt der Antrieb eine Öffnungsbewegung aus
und bleibt offen stehen. (Werkseinstellung).
Siehe Parameter 10, 36, 37, 38, 40, 41 und 43 für Funktionsauswahl und -
Überwachung.
HINWEIS: Die Überwachung erfolgt, wenn Parameter 10 auf "Über-
wachung USV" (01) steht.
ACHTUNG: Um das Aufladen zu ermöglichen, muss der Akku-
satz immer an der elektronischen Steuerung angeschlossen
sein. Der Leistungszustand des Akkusatzes muss regelmäßig
geprüft werden. Fehlt die Netzspannung, kann die Tür nur mit
einem Schlüsselbefehl (Schlüsselschalter an Klemmen 8 und 12)
geöffnet werden..
HINWEIS: Verwenden Sie Akkus vom Typ 12 V 1,2Ah NiMH. Wenn ein
anderer Akkutyp verwendet wird, können diese beschädigt werden!
HINWEIS: DAS902BAT2 (Eine Sicherung T 10A (träge) ist im An-
schlußkabel eingebaut).
Motoranschluss DAS200RG/KS200RG
MC ER
14.4.17.2 1.1.17.4
MC ER
14.4.17.2 1.1.17.4
25
Beschreibung
IOU OMS B*
9.5.17.2 7.2.17.2
IOU OMS B*
9.5.17.3 7.2.17.2
OMS S**
1.4.17.5
OMS S**
1.4.17.6
