DITEC DAS200 Technisches Handbuch Seite 28

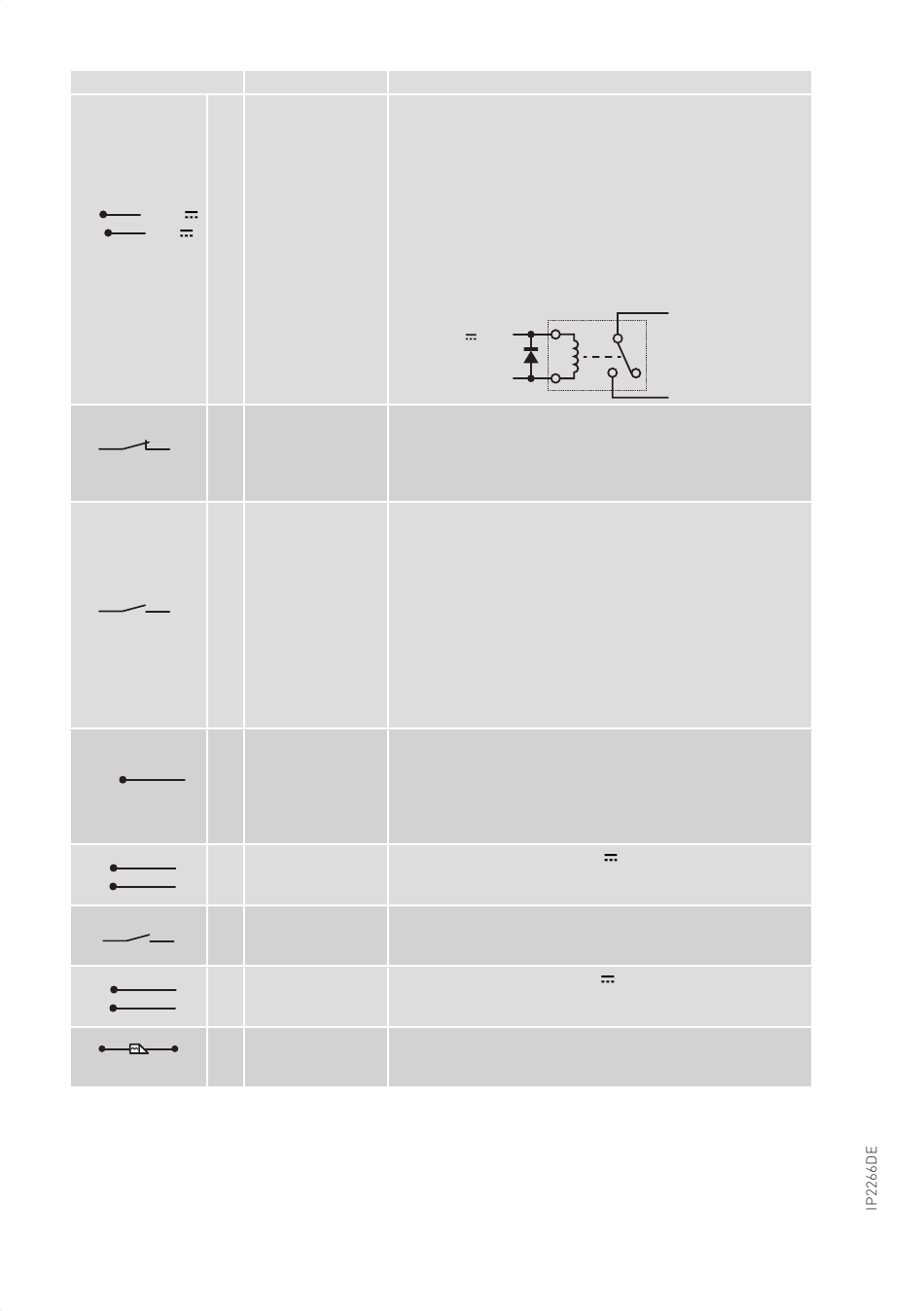

Klemmen
14 + 24V
10 - 0V
max 100 mA
(Ref. Parameter
47-48)
8 11
N.C.
(Ref. Parameter 08)
8 12
N.O.
(Ref.Parameter 04)
13
(Ref. Parameter 09)
8 -
14 +
15 16 N.O.
15 -
17 +
18 19
(Ref. Parameter 05)
Functionen
Zwischen 14 und 10 liegen bei geschlossener Tür 24V (N.C.)
an.Wenn sich die Tür mehr als 10 cm öffnet (einflügelig), wird
der Strom abgeschaltet. Mit den Parametern 47 und 48 ist es
möglich, den C-Switch unterschiedlich zu konfigurieren (von
N.C. zu N.O.) und den Aktivierungsraum in Dezimetern festzu-
legen. Beim DAS900CT ist es möglich, den Spalt in Millimetern
C-SCHALTER.
zu konfigurieren.
OPEN-COLLEC-
HINWEIS: Wenn Überwachung Bewegungsmelder innen aus-
TOR-AUSGANG.
gewählt ist, wird der C-Schalter deaktiviert.
ELEKTRONISCHE
Anwendungsbeispiel: Anschluss eines Relais zur Luftschlei-
MELDUNG DES
eraktivierung
TÜRZUSTANDS.
(+) 24 V
LICHTSCHRAN- Den Anwesenheitssensor 2 Hauptschließkante wie in den
KEN 2 ODER Beispielen in Absatz 11 angegeben anschließen.
ANWESENHEITS-
SENSOR 2 HAUPT-
SCHLIESSKANTE
Die Schließung des Kontakts über einen Impulsgeber (Schlüs-
seltaster) aktiviert eine Öffnungsbewegung und danach eine
Schliessbewegung, nach der mit Parameter 04 eingestellten Zeit.
Kann als übergeordneter Öffnungsbefehl im Modus TÜR GE-
SCHLOSSEN verwendet werden:
•Bei Anliegen von Netzspannung oder Akku-Notbetrieb bewirkt
SCHLÜSSELBE-
FEHL AUF ein Befehl 8-12 eine Teilöffnung (Ref. Parameter 11). Die Tür
schließt nach der mit Parameter 04 eingestellten Zeit wieder.
•Ist keine Netzspannung vorhanden, reaktiviert ein Befehl 8-12
die Akkus, falls vorhanden, für die Zeit, die notwendig ist, um
eine vollständige Öffnungsbewegung durchzuführen. Anschlie-
ßend werden die Akkus wieder von der Steuerung getrennt.
Die Testklemme an die Anwesenheitssensoren Hauptschließ-
TEST
kante anschließen.
ANWESENHEITS-
Die Klemme 13 aktiviert vor jedem Vorgang einen Test der
SENSOREN
mittleren Sicherheitssensoren.
HAUPTSCHLIESS-
Wenn der Test fehlschlägt erscheint ein Alarmsignal auf dem Dis-
KANTE
play, die Tür fährt auf und bleibt offen, bis der Fehler behoben ist.
STROMVER- Stromversorgung Zubehör 24 V .
SORGUNG DES
ZUBEHÖRS
ÖFFNUNGSIM- Schließen Sie den inneren Öffnungsimpulsgeber wie in den
PULSGEBER Beispielen in Absatz 14.1 gezeigt an.
INNEN Die Schließung des Kontakts aktiviert eine Öffnungsbewegung.
STROMVERSOR- Stromversorgung Zubehör 24 V .
GUNG DES
ZUBEHÖRS
ANSCHLUSS DER Ausgang für Anschluss der elektromechanischen Verriegelung (op-
VERRIEGELUNG tional). Der Verriegelungs-Typ wir automatisch während der Lern-
(HAUPTSPULE) fahrt erkannt (außer bistabile Verriegelung: Manuell auswählen).
Beschreibung
Relais
14
10
(-) 0 V
28
Auf Befehl
zur Aktivierung
des Luftschleiers
