15.3 Parameterkonfiguration zur Verbindung mehrerer Antriebe
HINWEIS: Keinen Programmschalter anschließen, bevor die Konfiguration des Para-
meters 6C auf beiden Steuerungen abgeschlossen ist.
Eine der Steuerungen als Hauptsteuerung auswählen. Für diese Steuerung bei Parameter 6C den
Wert 01 eingeben. Für die anderen Steuerungen andere Werte bei Parameter 6C auswählen und
eingeben. Nach Abschluss der Konfiguration aller Steuerungen, die Antriebe von der Stromver-
sorgung trennen (incl. Akku). Den Programmschalter anschließen, Stromversorgung einschalten.
Die als Hauptsteuerung gewählte Einheit speichert die Parameter des Programmschalters.
15.4 Funktionen des Programmschalters (OMS)
HINWEIS: Nicht verwendbar in Kombination mit Programmschalter COM501MHS-MKS.
Vor der Konfiguration des Programmschalters muss die Konfiguration der verbundenen Antriebe geprüft
werden. Siehe Abschnitt 15.2. Die Konfiguration des Programmschalters erfolgt an der ausgewählten
Hauptsteuerung (Steuerung mit Paramter 6C= 01) mit Hilfe der Navigationstasten. Man unterscheidet drei
(3) verschiedene Konfigurationsmöglichkeiten für Steuerungen und Programmschalter. Der „Konfigura-
tionsparameter" zeigt, welcher Parameter gegenüber der Standardeinstellung geändert werden muss,
um die beschriebene Funktion zu erhalten. Die Parameter in Klammern stehen für die Standardwerte.

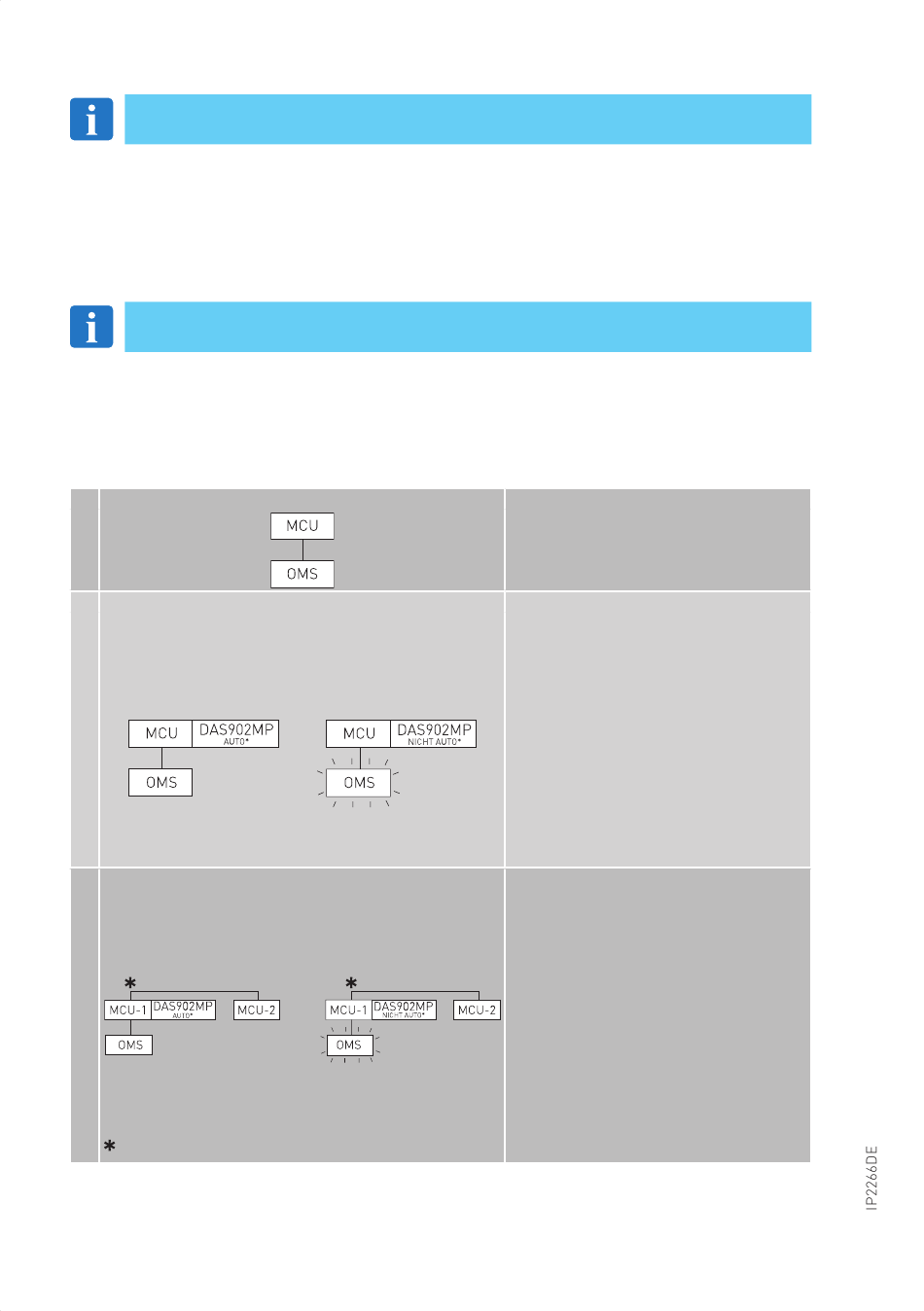

Einzelsteuerung
1
Einzelsteuerung mit DAS902MP-Steuerungsübernahme
2
Zwei verbundene Antriebssteuerungen mit DAS902MP-Steu-
erungsübernahme
3
ohne JMP, siehe Kap. 5.2
• AUTO= keine Verwendung der Klemmen 9 ÷ 15 des Moduls DAS902MP;
• NICHT AUTO= Verwendung der o.g. Klemmen.
oder
oder
66
Eine Steuerung (MCU) und ein Programmschalter
(OMS). Der Programmschalter kontrolliert die
Steuerung.
Konfigurationsparameter an der Steuerung, b5=0,
b6=1 (6F=01, b3=40, b4=01).
Eine Steuerung (MCU) mit DAS902MP und einem
Programmschalter (OMS). Der OMS kontrolliert
die MCU, wenn sich das Modul DAS902MP im
AUTO-Modus befindet. Wenn sich das Modul
DAS902MP nicht im AUTO-Modus befindet,
übernimmt es die Kontrolle der Steuerung und
der Programmschalter zeigt den Systembe-
trieb-Modus an.
Der Programmschalter blinkt alle 5 Sek um
anzuzeigen, dass er inaktiv ist. Übernimmt das
Modul DAS902MP die Kontrolle der Steuerung,
kann man am Programmschalter den Betriebs-
modus nicht ändern. Konfigurationsparameter an
der Steuerung, 97=01, b5=0, b6=1 (6F=01, 9A=30,
9b= 01, b3=40, b4=01).
Zwei Steuerungen (MCU), ein Programmschal-
ter (OMS) und ein Modul DAS902MP, mit der
Hauptsteuerung (MCU-1) verbunden. Der Pro-
grammschalter kontrolliert beide Steuerungen,
wenn sich das Modul DAS902MP im AUTO-Modus
befindet. Wenn sich das Modul DAS902MP nicht im
AUTO-Modus befindet, übernimmt es die Kontrolle
über beide Steuerungen. Der Programmschalter
blinkt alle 5 Sek um anzuzeigen, dass er inaktiv
ist. Übernimmt das Modul DAS902MP die Kontrolle
der Steuerung, kann man am Programmschalter
den Betriebsmodus nicht ändern. Konfigurations-
parameter an der Hauptsteuerung: 97=01, b5=0,
b6=1 (6C=1, 6F=01, 9A=30, 9b=1, b3=40, b4=01).
Konfigurationsparameter an der zweiten Steue-
rung: 6C=2, (6F=1).
