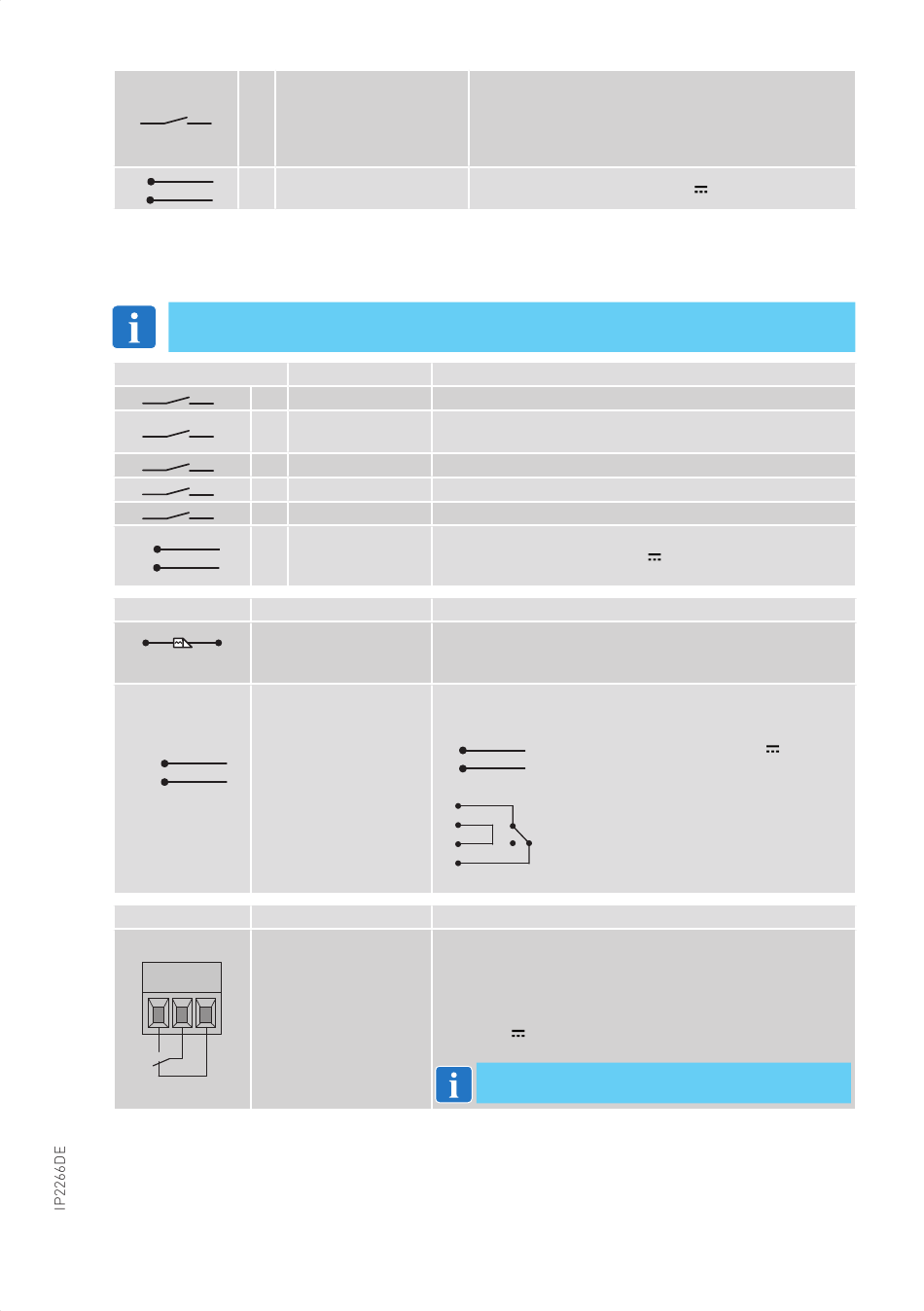

DITEC DAS200 Technisches Handbuch Seite 31

AKKU AKTIVIERUNG BEI
1 7 N.O.
STROMAUSFALL
1 - STROMVERSORGUNG
DES ZUBEHÖRS
8 +
Anschluss zusätzlicher Funktionen (ref. Parameter 97)
(Unzulässig für Fluchtwege gemäß EN16005 und DIN18650)
Nicht verwendbar in Kombination mit Programmschalter COM501MHS-MKS.
Klemmen
9 10 N.O. RESET
9 11 N.O. AUS
9 12 N.O. EINBAHNVERKEHR
9 13 N.O. TEILÖFFNUNG
9 14 N.O. DAUER AUF
9 -
15 +
Klemmen
BISTABILE
16 17
VERRIEGELUNG (HILFS-
(Ref. Parameter 98)
SPULE)
18
19 EXTERNER ALARM-
(Ref. Parameter SCHALTKREIS
36-94)
Klemmen
20 21 22
FEHLERANZEIGE /
TÜRZUSTANDSANZEIGE
Funktion
Rücksetzung Steuerung.
Die Tür schließt vollständig und bleibt geschlossen stehen. Ist
eine Verriegelung vorhanden, wird die Tür verriegelt.
Einbahnverkehr (nur Ausgang)
Teilöffnung in beiden Richtungen.
Die Tür öffnet und bleibt offen.
STROM-
VERSORGUNG Stromversorgung Zubehör 24 V
DES ZUBEHÖRS
Funktion
Stromversorgung für bistabile Verriegelung (Hilfsspule).
Im Brandfall: Not-Schliessung oder Not-Öffnung, bei beliebiger
Einstellung des Programmschalter.
Anschlussbeispiele:
18
19
oder
9
15
18
Schliesser
19
Funktion
Eine Fehleranzeige / Türzustandanzeige kann angeschlossen
werden.
Werkseinstellung: Das Relais ändert seinen Zustand, wenn eine
aktive Fehler-ID 23 vorliegt (siehe Kapitel 18.1).
max 15 W
42 V~ / 30 V
Potenzialfreier Kontak
Die Tür öffnet vollständig über Akku und bleibt offen
stehen. Wird benötigt wenn bei Stromausfall eine Notöff-
nung in Verbindung mit Kontakt 1-5 in jeder Programm-
schalter-Einstellung erfolgen soll (siehe Anschlüsse
Kontakt 1-5).
Stromversorgung Zubehör 24 V
Beschreibung
Beschreibung
Externer Alarmschaltkreis 12-24 V
C
Feueralarm-Relaisausgang
Öffner
N.C.
N.O.
Beschreibung
(SELV)
HINWEIS: Verwenden Sie für die Relais Konfiguration
DAS900CT. Siehe Kapitel 10.2
31
.
