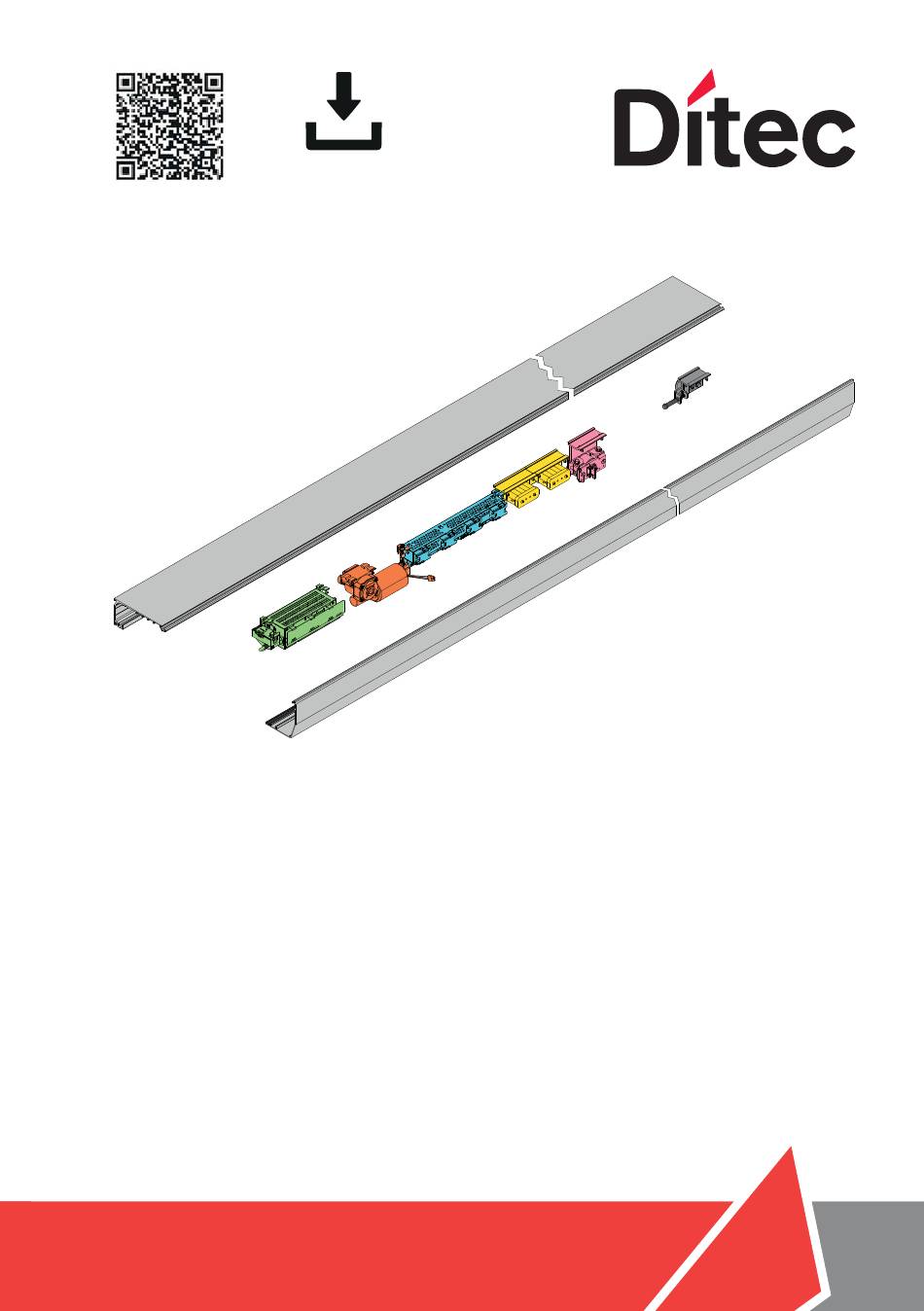

- Seite 1 Letzte Version des Handbuchs IP2266DE • 2021-11-15 Ditec DAS200 Technisches Handbuch DAS200HD-DAS200RF-DAS200RG Antrieb für Schiebetüren, Standard und FRW (Übersetzung der Originalanleitung) www.ditecautomations.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Thema Seite Allgemeine Sicherheitshinweise EC Einbauerklärung einer unvollständigen Maschine Technische Angaben Installationsbeispiel Hauptkomponenten Installation des Antriebs 4.1 Montage und Demontage der Antriebshaube 4.2 Demontage der Antriebshaube mit integrierten seitlichen Anwesenheitssensoren Installationsbeispiele 5.1 Beispiel mit den mitgelieferten Nutensteinen (für Fremdflügelprofil 2995) 5.2 Beispiele mit DAS11M8 5.3 Beispiele mit DAS18M8 5.4 Beispiel mit DAS35M8... -
Seite 3: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise ACHTUNG! Wichtige Sicherheitshinweise. Bitte befolgen Sie diese Anweisungen sorgfältig. Die Nichteinhaltung der in dieser Gebrauchsanleitung enthaltenen Informationen kann ernsthafte Verletzungen von Personen oder Schäden am Gerät bewirken. Diese Anleitungen für zukünftiges Nachschlagen aufbewahren. Diese Anleitung sowie Anleitungen für sämtliches Zubehör können unter www.ditecautomations.com heruntergeladen werden. - Seite 4 ten werden, oder für Verformungen während des Gebrauchs • Beach- ten Sie bei der Montage der Sicherheitseinrichtungen (Lichtschranken, Kontaktleisten, Not-Stopps usw.) unbedingt die geltenden gesetzlichen Vorschriften und Richtlinien, die Regeln der Technik, die Montageum- gebung, die Betriebslogik des Systems und die von dem angetriebenen Tor entwickelten Kräfte •...
-
Seite 5: Ec Einbauerklärung Einer Unvollständigen Maschine
über die Maschine: TÜV SÜD B 058029 0052 ( Ditec DAS200) TÜV SÜD B 058029 0053 ( Ditec DAS200HD, Ditec DAS200RG) TÜV SÜD B 058029 0054 ( Ditec DAS200RF) Der Herstellungsprozess gewährleistet die Übereinstimmung der Maschine mit den techni- schen Unterlagen. -
Seite 6: Technische Angaben
24 V Zubehör Dauertest 1.000.000 Zyklen 1.000.000 Zyklen 1.000.000 Zyklen ART DER NUTZUNG Ditec DAS200 Ditec DAS200HD Ditec DAS200RF Ditec DAS200RG Automatische Schiebetüren (Standard + FRW) Fluchtweg mit Schwenk-aus-Be- schlägen Fluchtweg mit Notöffnung über Gum- mi-Seilzug (Frankreich) Fluchtweg mit elektronischer Über-... -
Seite 7: Installationsbeispiel
2. Installationsbeispiel Bez. Beschreibung Schiebetürantrieb Kombinierter Öffnungs- und Sicherheitssensor Hauptschließkante Sicherheitssensor Nebenschließkante Programmschalter Verbinden Sie das Stromversorgungskabel mit einem allpoligen Schalter/Trennschalter der Katego- rie III und mit einem Kontaktabstand von mindestens 3mm. Der Netzanschluss und die Anschlüsse des Kleinspannungzubehörs müssen getrennt von den Anschlüssen des Befehls- und Sicherheitszubehörs erfolgen. -
Seite 8: Hauptkomponenten
DAS805B50 Zahnriemen DAS802LOK Standard Verriegelung. Stromlos geschlossen - LD DAS802LOKA Antipanikverriegelung. Stromlos offen - LDP DAS802LOKB Bistabile Verriegelung - LDB Zahnriemen-Umlenkung Mechanischer Stopper HINWEIS: Die korrekte Funktion und die angegebenen Leistungswerte werden nur mit Zubehör und Sicherheitseinrichtungen von Ditec erreicht. -
Seite 9: Installation Des Antriebs
4. Installation des Antriebs 4.1 Montage und Demontage der Antriebshaube • Die geöffnete Verkleidung sichern und entsichern, wie unten gezeigt. CLICK... -
Seite 10: Demontage Der Antriebshaube Mit Integrierten Seitlichen Anwesenheitssensoren
4.2 Demontage der Antriebshaube mit integrierten seitlichen Anwesenheitssensoren... -
Seite 11: Installationsbeispiele
Maße für die Wandbefestigung des Antriebs ersichtlich. Dabei wurde angenommen, dass die Flügel mit Profilen hergestellt wurden, die nicht aus dem DITEC Produktportfolio stammen. Wenn die Flügel mit Profilen der Baureihe ALU/PAM hergestellt wurden, finden Sie die Maße in den entsprechenden Handbüchern. -
Seite 12: Beispiele Mit Das11M8
5.2 Beispiele mit DAS11M8 min 10 DAS11M8 AC1356 DAS200-AC1356 min 10 DAS11M8 PAM16 DAS200-PAM16... -
Seite 13: Beispiele Mit Das18M8
min 10 DAS11M8 PAM30 DAS200-PAM30 5.3 Beispiele mit DAS18M8 min 10 DAS18M8 AC4255 DAS200-AC4255... -
Seite 14: Beispiel Mit Das35M8
min 10 DAS18M8 AC4870 DAS200-AC4870 5.4 Beispiel mit DAS35M8 min 10 PAMH60 DAS35M8 DAS200-PAMH60... -
Seite 15: Beispiel Mit Das40M8
5.5 Beispiel mit DAS40M8 min 10 DAS40M8 ALU48 DAS200-ALU48 5.6 Beispiel mit ACV min 10 DAS200-ACV... -
Seite 16: Ganzglasflügel
min 10 DAS200-ACV 6. Ganzglasflügel Auf der Abbildung werden die Verarbeitungsmaße des Aluminiumprofils AC1356 und des Glases ange- geben. Die Befestigung sieht durchgehende Bohrungen mit Ø10 in dem Aluminiumprofil und mit Ø15 in dem Glas vor. Die Anzahl der Bohrungen und ihr Abstand richten sich nach der Breite des Flügels. Es wird empfohlen, Silikon zwischen der Glaskante und der inneren Unterseite des Profils einzufügen. -
Seite 17: Installation Und Einstellung Der Flügel
6.1 Installation und Einstellung der Flügel +/- 8 +/- 19 Sicherstellen, dass die Gegenhalterolle wie auf der Abbildung angegeben eingestellt ist [D]. Befestigen Sie die Flügel an den Laufwagen mit den Schrauben [A]. Die Flügeleinstellung erfolgt wie in der Abbildung angezeigt: •... - Seite 18 Antrieb 2-flügelig 60 (100*) 60 (100*) DAS200RG Antrieb 1-flügelig, rechtsöffnend Antrieb 1-flügelig, linksöffnend Positionieren Sie die Anschlä- ge (16) jew. in Öffnungs- und Schließposition. Für Antriebe mit 2 Flügeln ist ein dritter Anschlag vorgesehen, der nahe dem Ende der Laufschiene platziert werden muss, um ihn zur Befestigung des Haubenhal- ters nutzen zu können.
-
Seite 19: Installation Der Bodenführungen
6.2 Installation der Bodenführungen Die Bodenführungen müssen aus reibungsminderndem Material wie PVC, NYLON oder TEFLON bestehen. Die Breite der Bodenführung sollte nicht größer als die Überlappung zwischen beweg- lichem und festem Flügel sein, und soll nicht in die Durchgangsöffnung ragen. Beispiele für Bodenführungen KP515AB KAMC16... -
Seite 20: Prüfen Und Einstellen Der Zahnriemenspannung
6.4 Prüfen und Einstellen der Zahnriemenspannung LT ≤ 3000 = 2 mm LT > 3000 = 3 mm 6.5 Sensorpositionierung auf der Antriebshaube 6.6 Fixierung des externen Sensorkabels (Antrieb mit 2 Flügel) externer Sensor Kabelbinder Sensorverkabelung... -
Seite 21: Elektrische Anschlüsse
7. Elektrische Anschlüsse Schließen Sie den Antrieb an eine wirksame und den Sicherheitsnormen entsprechende Erdungsanlage an. Unterbrechen Sie während der Montage-, Wartungs- oder Reparaturarbeiten die Stromzufuhr, bevor Sie die Antriebshaube für den Zugang zu den elektrischen Komponenten öffnen. Die Antriebshaube darf ausschließlich von Fachpersonal geöffnet/entfernt werden. Am Versorgungsnetz einen allpoligen Schalter/Trennschalter mit Öffnungsabstand der Kontakte von mindestens 3 mm einbauen. -
Seite 22: Elektrische Anschlüsse - Steckverbindungen
7.1 Elektrische Anschlüsse - Steckverbindungen DAS902MP DAS902MP MCU-ER DAS200RG KS200RG DAS902BAT2 (24 V) DAS901BAT1 (12 V) DAS902BAT2: Eine Sicherung T 10A (träge) ist im Anschlußkabel eingebaut Anwesenheitssensor 2 Nebenschließkante Anwesenheitssensor 1 Nebenschließkante (ref. Kontakt N.C. 1-4) (ref. Kontakt N.C. 1-2) Innerer Kombi-Sensor Äußerer Kombi-Sensor (ref. - Seite 23 Ausgänge / Stecker Beschreibung Netzteil-Anschluss Motor-Anschluss Encoder-Anschluss Anschluss für: - Programmschalter; - Verbindungskabel (Verbinden/Synchronisieren mehrerer Antriebe); Grüne LED jumper - Steckverbindung für Bluetooth-Schnittstelle (DAS900CTI). Grüne LED: Ist die LED aus oder blinkt sie, signalisiert sie eine Fehlfunktion der Steuerung. JUMPER: Zur Verbindung von mehr als zwei Einheiten (Steuerungen und/ oder Programmschalter).
-
Seite 24: Klemmenbelegung Der Steuerung
7.2 Klemmenbelegung der Steuerung Die nicht belegten NC-Kontakte der Sicherheiten überbrücken HINWEIS: Stromversorgungsausgang NICHT VERWENDEN für externes Zubehör 24 V . Verriegelung Anschlüsse für die Verriegelung Verriegelung 0,64 A: DAS200; (Hauptspule) 1 A: DAS200HD/RF/RG- KS200HD/RG. (+) 24 V Die maximale Stromaufnahme entspricht Öffnungsimpulsgeber Innen der Summe aller Klemmen am Strom- (-) 0V... - Seite 25 Klemmen Functionen Beschreibung Das Öffnen des Sicherheitskontakts stoppt die Bewegung des Antriebs. ACHTUNG: Wenn der Kontakt wieder geschlossen wird, schließt N.C. STOP sich die Tür. (Ref. Parameter 46) ACHTUNG: Die Notöffnung (12V-Akku) hat Priorität (= die Tür öffnet sich bei einem Stromausfall, auch wenn der STOP-Kontakt geöffnet ist).
- Seite 26 Klemmen Functionen Beschreibung Die Schließung des Kontakts über einen Impulsgeber (Schlüs- seltaster) aktiviert eine Öffnungsbewegung und danach eine Schliessbewegung, nach der mit Parameter 04 eingestellten Zeit. Kann als übergeordneter Öffnungsbefehl im Modus TÜR GE- SCHLOSSEN verwendet werden: SCHLÜSSELBE- •Bei Anliegen von Netzspannung oder Akku-Notbetrieb bewirkt N.O.
-
Seite 27: Das902Mp Plus-Modul (Optional, Obligatorisch Bei Das200Rf)
7.3 DAS902MP Plus-Modul (optional, obligatorisch bei DAS200RF) Für Zusatzfunktionen wie: • Schließimpuls. • Schwesternimpuls. • Schrittschaltimpuls AUF/ZU. • Notöffnungsimpuls. • Bistabile Verriegelung. • Anschluss eines optionalen Programmschalters. • Impuls von Brandmeldeanlage. • Stromsparmodus aus. • Relaisausgang für externe Fehler-oder Türzustandsanzeige, maximal 15 W, 42 V~/ 30 V (SELV), nur ohmsche Last. -
Seite 28: Klemmenbelegung Das902Mp
7.4 Klemmenbelegung DAS902MP max 15 W Status / Fehler 42 V~ / 30 V (SELV) NUR OHMSCHE LAST Feuer Externer Alarmschaltkreis 12-24 V Feuer Bistabile Verriegelung (Hilfsspule) (+) 24 V Dauer AUF Automatik mit Teilöffnung Verwenden um Befehle zu geben, Einbahnverkehr (Ausgang) die dem Programmschalter übergeordnet sein müssen, oder falls kein Programmschalter vorhanden ist... - Seite 29 Die Tür öffnet vollständig über Akku und bleibt offen stehen. Wird zur Notöffnung auch bei fehlender Netz- AKKU AKTIVIERUNG BEI N.O. spannung in Verbindung mit Kontakt 1-5 bei beliebiger STROMAUSFALL Funktionswahlschalterstellung verwendet. Anschluss siehe Kontakt 1-5. STROMVERSORGUNG Stromversorgung Zubehör 24 V DES ZUBEHÖRS Anschluss zusätzlicher Funktionen (ref.
-
Seite 30: Einstellung Der Steuerung
8. Einstellung der elektronischen Steuerung Die Steuerung verfügt über 4 Navigationstasten und ein zweistelliges Display, mit alphanumeri- scher Anzeige LEARN / EXIT SELECT LEARN / EXIT SELECT DOWN DOWN Das Display wird wie folgt eingeschaltet: Die Taste 2-SELECT drücken, um den Display-Test zu starten. HINWEIS: Prüfen, ob alle 7 Segmente der beiden Anzeigefenster korrekt aufleuchten, um ein falsches Auslesen zu vermeiden. -
Seite 31: Display Testen
8.1 Display testen a. Wenn das Display „ “ zeigt, die SELECT taste drücken. Die beiden Displayfenster zeigen ein rotierendes Testmuster. b. Vergewissern Sie sich, dass alle sieben Segmente in den beiden Anzeigefenstern während des Tests aufleuchten. Ist dies nicht der Fall, besteht wegen des defekten Displays die Gefahr von Ablesefehlern. Nach Abschluss des Displaytests zeigt das Display ohne zu blinken mit zwei Ziffern den ersten Pa- rameter an. -
Seite 32: Inbetriebnahme
9. Inbetriebnahme HINWEIS: Befolgen Sie für DAS200RF die im Handbuch des DAS200RFKA-Kits ange- gebenen Anweisungen zur ersten Inbetriebnahme. Vor jedem Eingriff sicherstellen, dass der Antrieb nicht mit Strom versorgt wird und die Akkus nicht angeschlossen sind. Gehen Sie nach der Installation des Antriebs bei der Inbetriebnahme und Einstellung in folgender Reihenfolge vor: 1. - Seite 33 00= kein Sensor zur Anwesenheitsüberwachung installiert (Werk- seinstellung). Test Anwesenheitssensoren 01= Anwesenheitssensor 1 (einstellen, wenn ein zu überwachender Nebenschließkante Sensor installiert ist). 02= Anwesenheitssensoren 1 und 2 (einstellen, wenn zwei zu über- wachende Sensoren installiert sind). 00= Einflügeliger Antrieb . Wahl der Antriebsart 01= Zweiflügeliger Antrieb .
- Seite 34 Die folgenden Zubehörteile / Parameter werden während des Lernzyklus automatisch erkannt und eingestellt: Zubehör / Parameter Parameter Einstellung der Schließgeschwindigkeit Vorhandensein der Verriegelung und Typ, außer 05, 06 bistabile Verriegelung /KS200HD/RG Ob die Sensoren überwacht werden oder nicht 9, 16, 29, 31, 91 Vorhandensein der Akkus und Typ Netzteiltyp Türtyp...
- Seite 35 Falls nötig, können die folgenden Hauptparameter verändert werden: Parameter Beschreibung Einstellungen Öffnungsgeschwindigkeit (cm/s) 10÷80cm/s Schließgeschwindigkeit (cm/s) 10÷80cm/s Offenhaltezeit (00÷60s) Teilöffnung (00-99%) Leistungseinstellung der Start- und Bremsrampen. Beschleunigungs- und Bremsver- 01= Sanft. Für leichte Türen halten (01÷05) 05= Max.Leistung. Für schwere Türen 00= Off USV-Batterie 24V, DAS902BAT2 01= On...
-
Seite 36: Parameter
10. Parameter 10.1 Parameterkonfiguration entsprechend der Funktion Für weitere Erläuterungen zu den folgenden Parametern siehe Abs 10.2 GESCHWINDIGKEITS-Parameter Parameter Beschreibung Bereich Öffnungsgeschwindigkeit 10÷80cm/s Bremsgeschwindigkeit 05÷80cm/s Schließgeschwindigkeit 10÷80cm/s ZEITSTEUERUNGS-Parameter Parameter Beschreibung Bereich Offenhaltezeit Standardbetrieb 00÷60s Offenhaltezeit nach Befehl Öffnung mit Schlüsselschalter 00÷60s Offenhaltezeit bei Teilöffnung 00÷60s... - Seite 37 FUNKTIONS-Parameter Parameter Beschreibung Bereich 00÷60 Stun- Einstellung Betriebsstunden für Wartungsintervalle den x 1000 00÷50 x Einstellung Öffnungszyklen für Wartungsintervalle 100.000 Lerntaste. Aus (00) / Ein (01) 00÷01 Automatische Anpassung der Öffnungsbreite (je nach Personenfluß). Aus (00) /Ein (01) 00÷01 Stromsparmodus. Aus (00) / Ein (01) 00÷01 Schleusenfunktion.
- Seite 38 NOTFUNKTIONS-Parameter Notbefehl im Modus Tür Zu. Aus (00) / Ein (01) 00÷01 Akkufunktion: Dauerbetrieb. Aus (00) / Ein (01) 00÷01 Testintervall Notmodul 04÷23 Stunden Akkutyp. Kein Akku (00) / 12 V (01) / 24 V (02) 00÷02 Signal aus Brandmeldeanlage, Klemmen 18/19. Aus (00) / Ein (01) 00÷01 (DAS902MP) Funktion Notöffnungsimpuls, Klemme 5.
- Seite 39 Parameter für ELEKTRONISCHE PROGRAMMSCHALTER Parameter Beschreibung Bereich Programmschalter-Typ. Elektronischer Programmschalter (04) 00÷04 Programmschalter Tastensperre. Aus (00) / Zwei Sek.lang drücken (01) / Zugangs- 00÷03 code (02) / Schlüssel (03) Programmschalter Serviceanzeige. Aus (00) / Ein (01) 00÷01 Funktion nicht verfügbar, Werkseinstellung nicht ändern. ZUKÜNFTIGER GEBRAUCH Funktion nicht verfügbar, Werkseinstellung nicht ändern.
-
Seite 40: Parameter Der Hauptsteuerung
10.2 Parameter der Hauptsteuerung In der Spalte “ANLAGENEINSTELLUNG” können die geänderten Einstellungswerte notiert werden. Anlagenein- Parameter Beschreibung Werkseinstellung stellung Öffnungsgeschwindigkeit (10÷80cm/s) Legt die maximale Öffnungsgeschwindigkeit fest. (10= 10cm/s; 70= 80cm/s) Geschwindigkeit Bremsphase (05÷69= 05÷80cm/s; 70= automatisch) Wird dieser Parameter auf max. gesetzt, erfolgt eine auto- matische Einstellung der Bremsgeschwindigkeit. - Seite 41 Verriegelungsfreigabe (00÷01) 00= Aus. 01= Ein. AUTOMATISCH Bei Aktivierung erfolgt vor der Öffnung eine kurze Schließbewegung, um eine sichere/klemmfreie Verriegelungsfreigabe zu ermöglichen. HINWEIS: Wird der Verriegelungstyp manuell eingestellt (Parameter 5), 01 auswählen. HINWEIS: Bei Verwendung des Configuration Tool CT , die Funktion „Lernberechtigung“...
- Seite 42 Teilöffnung (00-99%) Legt eine reduzierte Öffnungsbreite fest (z.B. für die kalte Jahreszeit). (DAS200/ HINWEIS: Für jedes Gebäude wird eine min. lichte Öffnung KS200HD) der Ein- und Ausgänge festgelegt. Diese ist abhängig von der Anzahl an Personen, die sich gleichzeitig in ei- nem bestimmten Gebäudebereich befinden dürfen.
- Seite 43 Zeit Schleusenfreigabe (00÷60s) Zur Einstellung der Schleusenfunktion. Nur aktiv, wenn Parameter „Schleusenfunktion“ 6A = 01. Die Arbeitsweise der Schleusenfunk- tion ist in Kapitel 12.5 beschrieben. 00= Wird die Zeit auf 00 gesetzt, ist die Schleusenfunktion immer aktiv. 01-60= Timer: Freigabe Schleuse. Die eingestellte Zeitverzö- gerung für die Öffnung der zweiten Tür läuft nach einem Öffnungsimpuls an der ersten Tür an.
- Seite 44 Funktionsauswahl Klemme 2 - MCU/MCU-ER (00÷04) 00= Impuls für seitliche Anwesenheit 1 01= AUS . Das Schließen des Kontakts 1-2 aktiviert den Modus Tür geschlossen und verriegelt (wenn die Sperre vorhan- den ist). Unzulässig für Fluchtwege gemäß EN16005 und DIN18650. 02= AUSGANG .
- Seite 45 Sensortyp (00÷01) Die Art der Überwachung für die kombinierten Sensoren wählen. Wählen Sie zwischen einadriger (00) oder zweiadriger (01) Überwachung. 00= Einadrige Überwachung. Einadrige Überwachung wird verwendet, wenn Kombisensoren über nur einen Te- steingang für die Überwachung von Anwesenheits- und Öffnungsimpuls verfügen.
- Seite 46 Entrematic Door Connect Bestätigung Auswahl( Smartpho- ne-App) (00÷02) 00= Kein Code. Kein Code erforderlich, damit Änderungen von Einstellungen wirksam werden. (Unzulässig für Fluchtwege gemäß EN16005 und DIN18650). 01= Bestätigungstaste. Die Bestätigungstaste muss gedrückt werden, damit Änderungen von Einstellungen wirksam werden. (Unzulässig für Fluchtwege gemäß...
- Seite 47 Verriegelung im Modus Ausgang (00÷01) 00= Aus. Die elektromechanische Verriegelung verriegelt nicht im Modus Ausgang. (DAS200RG/ 01= Ein. Die elektromechanische Verriegelung verriegelt im KS200RG) Modus Ausgang, mit Ausnahme der bistabilen Verriegelung (Unzulässig für Fluchtwege gemäß EN16005 und DIN18650). HINWEIS: Bei DAS200RG/DAS200RF wählen Sie 00. HINWEIS: Bei Verwendung des Configuration Tool CT , die Funktion „Lernberechtigung“...
- Seite 48 Einstellung Öffnungszyklen für Wartungsintervalle (00÷50 x 100.000) Die Anzahl an Öffnungszyklen auswählen, nach der die gelbe LED am Programmschalter blinken soll (nur im elektronische programm- schalter). Um die Anzeige zu löschen, die Navigationstasten oben und unten wie abgebildet gleichzeitig 5 Sek lang drücken.
- Seite 49 Flügelgewicht (00÷60kg x10) Wird während des Lernvorgangs ermittelt, kann aber auch manuell geändert werden. HINWEIS: Das Flügelgewicht wird bei dem DAS200RF nicht automatisch erfasst, sondern muss manuell eingestellt AUTOMATISCH werden. (nicht bei DA200RF) HINWEIS: Bei Verwendung des Configuration Tool CT , die Funktion „Lernberechtigung“...
- Seite 50 PARAMETER DAS902MP PLUS-MODUL Anlagenein- Parameter Beschreibung Werkseinstellung stellung Funktionsauswahl Klemme 3 - DAS902MP (00÷03) 00= KEINE FUNCTION. 01= Schwestern-Funktion. In den Betriebsmodi AUSGANG, AUTOMATIK und TEILÖFFNUNG führt die Tür bei einem Öffnungsimpuls eine Teilöffnung aus. 02= NICHT VERWENDEN. 03= Schleusenfunktion Ausgang. Bei der Konfiguration des Schleusenbetriebs auch den Parameter 6A= 01 einstellen.
- Seite 51 Programmschalterfunktion, Klemmen 9÷14 - DAS902MP (00÷01) Verwenden um Befehle zu geben,die dem Programmschal- ter übergeordnet sein müs (z.B. Verwendung von Schalter / Zeitschaltuhr / Relais) 00= Aus. 01= Ein (Unzulässig für Fluchtwege gemäß EN16005 und DIN18650) Konfiguration Verriegelung, Klemmen 16-17 - DAS902MP Für bistabile Verriegelung bei FRW Antrieben.
- Seite 52 Programmschalter Tastensperre (00÷03) COM501ES/ER COM502ES/ER Zum Entsperren der Tasten kann zwischen 4 verschiedenen Zugangscode-Varianten gewählt werden. COM500ES/ER Zum Entsperren der Tasten kann zwischen 3 verschiedenen Zugangscode-Varianten gewählt werden. 00= Kein Zugangscode (Unzulässig für Fluchtwege gemäß EN16005 und DIN18650). 01= Einfacher Zugangscode / 2 Sek. gedrückt halten (Unzu- lässig für Fluchtwege gemäß...
- Seite 53 AUTOMATISCH Anzeigemodus des Programmschalters (00÷01) Bei Anzeige Lokalbetrieb zeigt der Programmschalter den zuletzt ausgewählten Betriebsmodus an. Bei Anzeige Systembetrieb zeigt der Programmschalter den aktuellen (COM501ES/ER-CO- Betriebsmodus des Antriebs an (S. § 12.3). Die Anzeige des M502ES/ER) Systembetriebs erfolgt mit einem Blinken alle 5 Sekunden. Während der Programmschalter alle 5 Sek.
-
Seite 54: Anschlussbeispiele
11. Anschlussbeispiele 11.1 Kombinierte Öffnungs-und Anwesenheitsensoren + seitliche Anwesenheitssensoren Die elektrischen Anschlüsse müssen bei unterbrochener Stromversorgung ausge- führt werden PAS024ADT (1) PAS024AMR (1) PAS005AP(2) PAS024AS(W) (1) PAS005AP(1) PASAA2 (1) PAS024AS(W) (2) PASAA2 (2) In dem dargestellten Beispiel werden die Öffnungbefehle und die Absicherung der Hauptschließkante (Durchgangsöffnung) von den beiden Kombi-Sensoren in der Türmitte ausgeführt. - Seite 55 Die DIP-Schalter am Sensor PASAA2 wie nachstehend angegeben einstellen: 11 12 INNENSENSOR AUSSENSENSOR PAS024AS(W) PAS024AS(W) Grün Green Grün Green Braun Braun Brown Brown Gelb Gelb Yellow Yellow Weiss Weiss White White Rosa Rosa Pink Pink Grau Grau Grey Grey Blue Blue Blau Blau...
- Seite 56 INNENSENSOR (sensor 1) PAS024AMR Grün White Braun Brown Gelb Yellow Weiss White Rosa Pink Grau Grey Blau Blue Gelb/Schwarz Yellow/Black Rot/Blau Red/Blue ÜBERWACHUNG INNENSENSOR (sensor 2) PAS024AMR Grün White Braun Brown Gelb Yellow Verbinden mit Klemme Weiss White 9 auf der Steuerung Pink Rosa Verbinden mit dem...
-
Seite 57: Verbinden Mehrerer Antriebe
11.2 Verbinden mehrerer Antriebe 11.2.1 Verbindungskabel Mit dem Verbindungskabel können mehrere Antriebe synchronisiert oder mit einem einzigen Programmschalter gesteuert werden. Kabelanschluss: Pin 1 zu Pin 1… Pin 8 zu Pin 8 Steuerung (MCU)-1 Steuerung (MCU)-2 11.2.2 Hardwarekonfiguration zur Verbindung mehrerer Antriebe Beim Anschluss von mehr als zwei Einheiten (Steuerung-MCU und Programmschalter-OMS) am externen Bus, sollen auschließlich nur die zwei Endeinheiten verbunden werden. -
Seite 58: Parameterkonfiguration Zur Verbindung Mehrerer Antriebe
11.2.3 Parameterkonfiguration zur Verbindung mehrerer Antriebe HINWEIS: Keinen Programmschalter anschließen, bevor die Konfiguration des Para- meters 6C bei allen Steuerungen abgeschlossen ist. Eine der Steuerungen als Hauptsteuerung auswählen. Für diese Steuerung bei Parameter 6C den Wert 01 eingeben. Für die anderen Steuerungen andere Werte bei Parameter 6C auswählen und eingeben. -
Seite 59: Synchronisation Von Zwei Antrieben
11.4 Synchronisation von zwei Antrieben (Master-Slave Funktion) Synchronisation bedeutet, dass zwei Antriebe gekoppelt arbeiten. Die Türen öffnen und schließen sich gleichzeitig. Eine typische Verwendung ist die Kopplung zweier großer einflügeliger Schiebetüren, um eine große lichte Öffnungsbreite zu erzielen. Es können max. zwei Antriebe synchronisiert werden. Parametereinstellung zur Synchronisierung von zwei Antrieben: den Parameter 6b bei allen Steuerungen auf den Wert 01 setzen. - Seite 60 Die elektrischen Anschlüsse müssen bei unterbrochener Stromversorgung ausge- führt werden. Parametereinstellung bei allen Steuerungen: • 6A= 01 Schleusenfunktion; • 90= 03 Schleusenfunktion Ausgang; • 91= 04 Schleusenfunktion Eingang. Nach der Parameterauswahl, die Taste LEARN 2 Sek. gedrückt halten. Das Display blinkt Siehe Parameter 25 „Interlock Disable Time“...
-
Seite 61: Entrematic Door Connect App
12. ENTREMATIC DOOR CONNECT App Wenn der Antrieb mit einem OMS BLE (typ COM501ES, COM501ER, COM502ES, COM502ER) ausgestattet ist, ist es möglich, die Programmauswahl mit der Smartphone-App ENTREMATIC DOOR CONNECT zu ändern. COM501ES/ER COM502ES/ER Installation der App • Laden Sie die App ENTREMATIC DOOR CONNECT herunter auf App Store oder Google Play. -
Seite 62: Und So Funktioniert Das
Außerdem können Schwellwerte für den Versand von Nachrichten festgelegt werden, beispielsweise wenn 50% oder 75% der Personenstrombegrenzung erreicht sind. Für den Empfang der Benach- richtigungen ist eine Bluetooth-Verbindung mit dem Antrieb erforderlich. 13.2 Und so funktioniert das Das System verwendet 3-Impulse zum Zählen der Personen. Innerer Impuls, Außenimpuls und Anwesenheitsimpuls1 ( des innensensor). -
Seite 63: Sensoren
tereinander verbunden sein, siehe Verbinden mehrerer Antriebe auf kapitel 12.1. Die Eingangstür muss primäre MCU-1sein und Parameter 6C=01. Die Ausgangstür muss MCU-2 sein und Parameter 6C = 02. Der elektronischen Funktionswahlschalter mit Bluetooth ( OMS BLE Typ COM501ES/ER, COM502ES/ ER) muss mit der primären MCU-1verbunden werden. Es kann nur ein OMS angeschlossen sein. Parametereinstellungen Stellen Sie die drei Parameter Personenstrom (3D), Personenstrom Nur Ausgang (3E) und Perso- nenstrombegrenzung (3F) ein Verwenden Sie die folgende Parametereinstellung, wenn die Tür bei... -
Seite 64: Fehlersuche
14. Fehlersuche Fehler Lösung Die Einstellungen des Programmschalters prüfen und ggf. ändern. Prüfen, ob sich Gegenstände im Erfassungsbereich der Anwesen- Die Tür öffnet nicht und der Motor heitssensoren befinden. läuft nicht an Überprüfung der Stromversorgung. Eventuelle Schlösser/Verriegelungen prüfen und ggf. entriegeln. Der Motor läuft an, aber die Tür öffnet nicht Prüfen, ob Gegenstände die Türflügel beim Öffnen blockieren... -
Seite 65: Aktive Fehleranzeige
b. Den Antrieb von der Netzversorgung und ggf. von den Akkus trennen. Alle mechanischen Schlösser und Verriegelungen entriegeln. Die Flügel manuell bewegen und sicher stellen, dass sie sich leicht und reibungslos über die komplette Öffnungsbreite bewegen lassen. Wenn das nicht der Fall ist, könnte ein Fremdkörper die Ursache sein, z.B. in der Boden- führung. - Seite 66 Die Steuerung erhält keine Testant- Überprüfen Sie, ob der Überwachungs Ausgang an Fehler interner wort vom Impulsgeber. Klemme 4 der Plus-Modul angeschlossen ist, und Fluchtwegsensor die richtigen Anschlüsse angeschlossen ist. Siehe 2 ( I/O) auch Parameters 91 und 93. Tauschen Sie den überwachten inneren 2. Bewe- gungsmelder aus.
-
Seite 67: Hauptfehler: E3 Steuerung Fehler
Hauptfehler: E3 Steuerung Fehler Detaillierte Ursache Maßnahme Fehlerbeschreibung Interner RAM-Speicher- RESET durchführen. Besteht das Problem weiter, die Elektro- RAM-Fehler fehler nik mit der blinkenden oder erloschenen LED auswechseln. Interner ROM-Speicher- RESET durchführen. Besteht das Problem weiter, die Elektro- ROM-Fehler fehler. nik mit der blinkenden oder erloschenen LED auswechseln. -
Seite 68: Hauptfehler: E4 Fehler Bei Motor/Encoder
I/O-Steuerung Plus Modul DAS902MP RESET durchführen. Besteht das Problem I/O-Kommunikationsfehler vom internen Bus getrennt. weiter, Plus Modul DAS902MP austauschen. Die Marke der I/O-Steuerung ist Plus Modul gegen DAS902MP der Marke Ditec Falsche Marke der I/O- nicht Ditec. austauschen. Steuerung Die Marke des Programmschalters... -
Seite 69: Hauptfehler: E7 Hohe Motortemperatur
Falsche Marke der CTI figurationswerkzeugs (Configuration Ditec Antrieb handelt. Tool Interface, CTI) oder der Hauptsteu- erung (MCU) ist nicht Ditec. Es ist nicht möglich, Ditec Antrieskomponenten durch die einer anderen Marke zu ersetzen. Hauptfehler: E7 hohe Motortemperatur Detaillierte Ursache Maßnahme... -
Seite 70: Wartungsplan
15. Wartungsplan Führen Sie die nachstehenden Arbeitsschritte und Überprüfungen alle 6 Monate durch, bzw. entsprechend der Nutzungsintensität. Hauptstromversorgnung und Akkus trennen: De Räder, die Laufschiene und die Bodenführungen reinigen. Den Zahnriemen und die Zahnriemenspannung prüfen, das Gummiband ( DAS200RG) und dessen Spannung.
