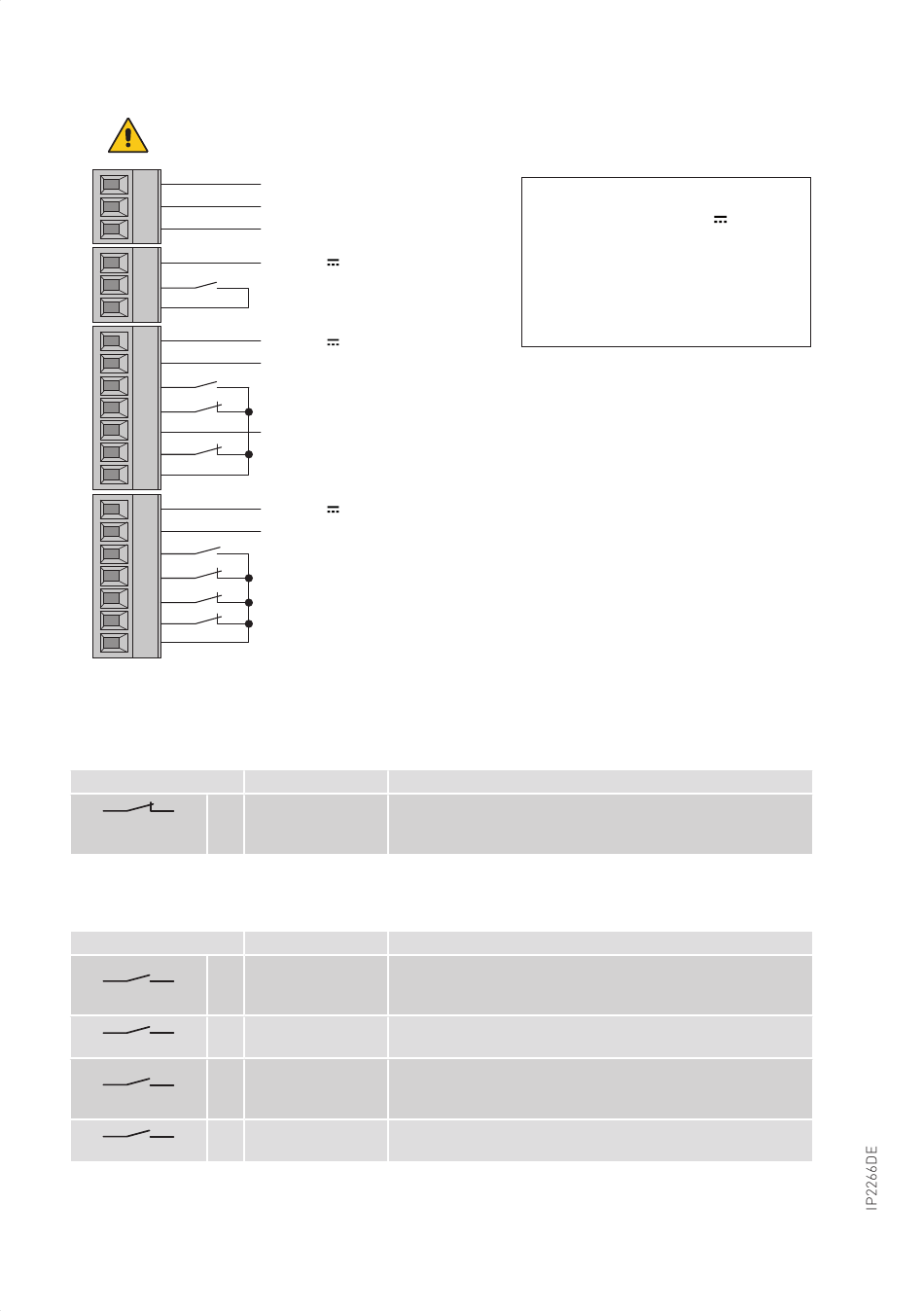

9 Klemmenbelegung der Steuerung
Die nicht belegten NC-Kontakte der Sicherheiten überbrücken
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
*
immer verwenden falls nur 1 Anwesenheitssensor angeschlossen wird
9.1 Befehle
Klemmen
1 2
(Ref. Parameter 27) N.C.
(wenn Param. 2B= 00)
**
Zusätzliche, dem Programmschaltrer übergeordnete Funktionen der Klemmen 1-2 (ref.
Parameter 2B), verfügbar an Steuerungen mit SW 7.0 und höher.
Klemmen
1 2
N.O. AUS
(wenn Param. 2B= 01)
1 2
N.O. AUSGANG
(wenn Param. 2B= 02)
1 2
N.O. TEILÖFFNUNG
(wenn Param. 2B= 03)
1 2
N.O. DAUER AUF
(wenn Param. 2B= 04)
NICHT VERWENDEN
Verriegelung
Anschlüsse für die
}
Verriegelung
Verriegelung
(Hauptspule)
(+) 24 V
Öffnungsimpulsgeber Innen
(-) 0V
(+) 24 V
Test Anwesenheitssensoren Hauptschließkante
Schlüsselbefehl AUF
Lichtschranke 2 oder Anwesenheitssensor 2 Hauptschließkante
Überwachung Bewegungsmelder Innenseite (Öffnungsimpuls) oder C-Schalter
Lichtschranke 1 oder Anwesenheitssensor 1 Hauptschließkante
(-) 0 V
(+) 24 V
Test Anwesenheitssensoren Nebenschließkanten
Öffnungsimpulsgeber Außenseite
Anwesenheitssensor 2 Nebenschließkante
Stop
Anwesenheitssensor 1 Nebenschließkante
(-) 0 V
Functionen
ANWESENHEITS- Schließen Sie den Anwesenheitssensor 1 Nebenschließkante
SENSOR 1 NEBEN- wie im Beispiel in Absatz 11 gezeigt an.
SCHLIESSKANTE
Functionen
Die Tür schließt vollständig und bleibt geschlossen stehen. Ist
eine Verriegelung vorhanden, wird die Tür verriegelt. Unzulässig
für Fluchtwege gemäß EN16005 und DIN18650.
Die Tür öffnet sich nur mit dem Innensensor (15-16) oder mit
dem Schlüsselöffnungsbefehl (8-12).
Die Tür öffnet sich teilweise mit den internen (15-16) und ex-
ternen (1-5) Sensoren oder mit dem Schlüsselöffnungsbefehl
(8-12).
Die Tür öffnet und bleibt offen.
HINWEIS: Stromversorgungsausgang
für externes Zubehör 24 V .
0,64 A: DAS200;
1 A: DAS200HD/RF/RG- KS200HD/RG.
Die maximale Stromaufnahme entspricht
der Summe aller Klemmen am Strom-
versorgungsausgang (1-7;8-14;15-17).
***
/ +
TEILÖFFNUNG / OFFEN
*
/ +
TEILÖFFNUNG / OFFEN
Beschreibung
Beschreibung
