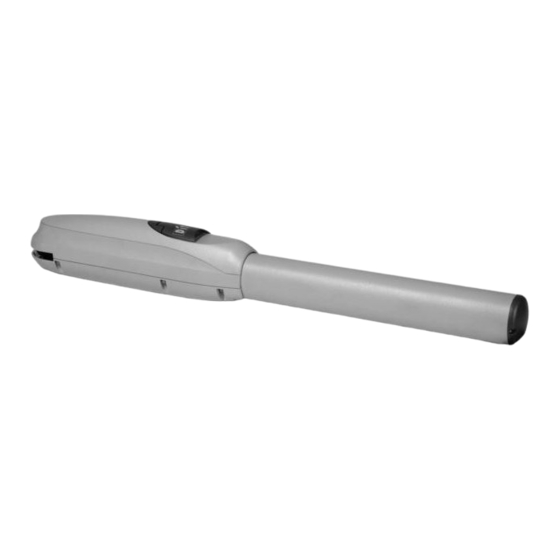

DITEC LUXO Montage- Und Wartungshandbuch
Vorschau ausblenden
Andere Handbücher für LUXO:
- Originalanweisungen (16 Seiten) ,
- Montage- und wartungshandbuch (16 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
IP1684 - rev. 2007-09-20
DITEC S.p.A.
Via Mons. Banfi, 3 - 21042 Caronno Pertusella (VA) - ITALY
Tel. +39 02 963911 - Fax +39 02 9650314
www.ditec.it - ditec@ditecva.com
LUXO
I
GB
F
D
E
P
Manuale di installazione
e manutenzione per
automazioni per cancelli
a battente.
Installation and
maintenance manual for
automations for swing
gates.
Manuel d'installation et
d'entretien pour portes à
battant.
Montage und
Wartungshandbuch für
Drehtore.
Manual para la instalaciòn
y la manutenciòn para
automatización para
cancelas batientes.
Manual de instalação e
manutenção para portões
de balanço.
Inhaltsverzeichnis
Verwandte Anleitungen für DITEC LUXO
Inhaltszusammenfassung für DITEC LUXO
- Seite 1 Manual de instalação e manutenção para portões de balanço. DITEC S.p.A. Via Mons. Banfi, 3 - 21042 Caronno Pertusella (VA) - ITALY Tel. +39 02 963911 - Fax +39 02 9650314 www.ditec.it - ditec@ditecva.com...
- Seite 2 TX - 4x0.5 mm² 4x1.5 mm² (*) 4x1.5 mm² (*) TX - 4x0.5 mm² RX - 4x0.5 mm² (*) 2x1,5 mm² [LUXO3BH-5BH] Fig. 1 S = 890 [LUXO3B-3BH-3R] 1040 [LUXO5B-5BH] R = max 350 [LUXO3B-3BH-3R] max 500 [LUXO5B-5BH] Fig. 2 LUXO - IP1684...
- Seite 4 LUXO3BH Ø14 Ø18 Ø9 Ø9 Fig. 5 LUXO - IP1684...
- Seite 5 LUXO3B-5B E2/LOGICM U W V X Z Y 6.3 µF 6.3 µF LUXO3R E2/LOGICM U W V X Z Y 6.3 µF 6.3 µF LUXO3BH-5BH D2HL/VIVAH 3635 34 33 32 31 Fig. 6 LUXO - IP1684...
-
Seite 21: Allgemeine Sicherheitshinweise
3 mm aus. Stellen Sie sicher, dass der elektrischen Caronno P.lla (VA) - ITALY Anlage ein geeigneter Fehlerstrom-Schutzschalter und ein Über- erklärt hiermit, daß der Drehtorantrieb Serie LUXO stromschutz vorgeschaltet sind. Schließen Sie das motorisierte - vorgesehen ist zum Einbau in eine Maschine oder mit anderen... -
Seite 22: Verweis Auf Abbildungen
Positionieren und befestigen Sie die hintere Antriebsbefesti- Die Funktionsgarantie und die angegebenen Leistungen wer- gung [8] nach den vorgegebenen Installationsmaßen (Abb. 3) den nur mit Zubehör und Sicherheitsvorrichtungen von DITEC Anm.: Die Installationsmaße gemäß Tabelle in der Abb. 3 erzielt. - Seite 23 Schrauben [G]. Bewegen Sie das Tor von Hand und stellen Sie sicher, dass sich der gesamte Torlauf ohne [LUXO3B-5B] Hindernis bewegen lässt. Anm: der Antrieb LUXO3R existiert nur in nicht selbsthemmender Ausführung. Der Antrieb LUXO3BH existiert nur in selbsthem- mender Ausführung. LUXO - IP1684...
-
Seite 24: Regelmässige Wartung (Alle 6 Monate)
Schraube [F] wieder einschrauben. Alle Rechte vorbehalten Die wiedergegebenen Daten wurden mit höchster Sorgfalt zusammengestellt und überprüft. Es kann jedoch keinerlei Verantwor- tung für eventuelle Fehler, Auslassungen oder Näherungen, die technischen oder graphischen Notwendigkeiten zuzuschreiben sind, übernommen werden. LUXO - IP1684... - Seite 25 BETRIEBSANLEITUNG AUTOMATIKANTRIEB FÜR DREHTORE LUXO ENTRIEGELUNG Im Fall eines Defekts oder beim Ausfall der Netzspannung, den Schlüssel im Uhrzeigersinn drehen. Das eventuell vorhandene Elektroschloß entsperren. Öffnen Sie das Tor von Hand. Zum Verriegeln des Antriebs den Schlüssel einsetzen und im Gegenuhrzeigersinn drehen.
