DITEC DAS200 Technisches Handbuch Seite 19

6.1 Installation und Einstellung der Flügel
A
+/- 19

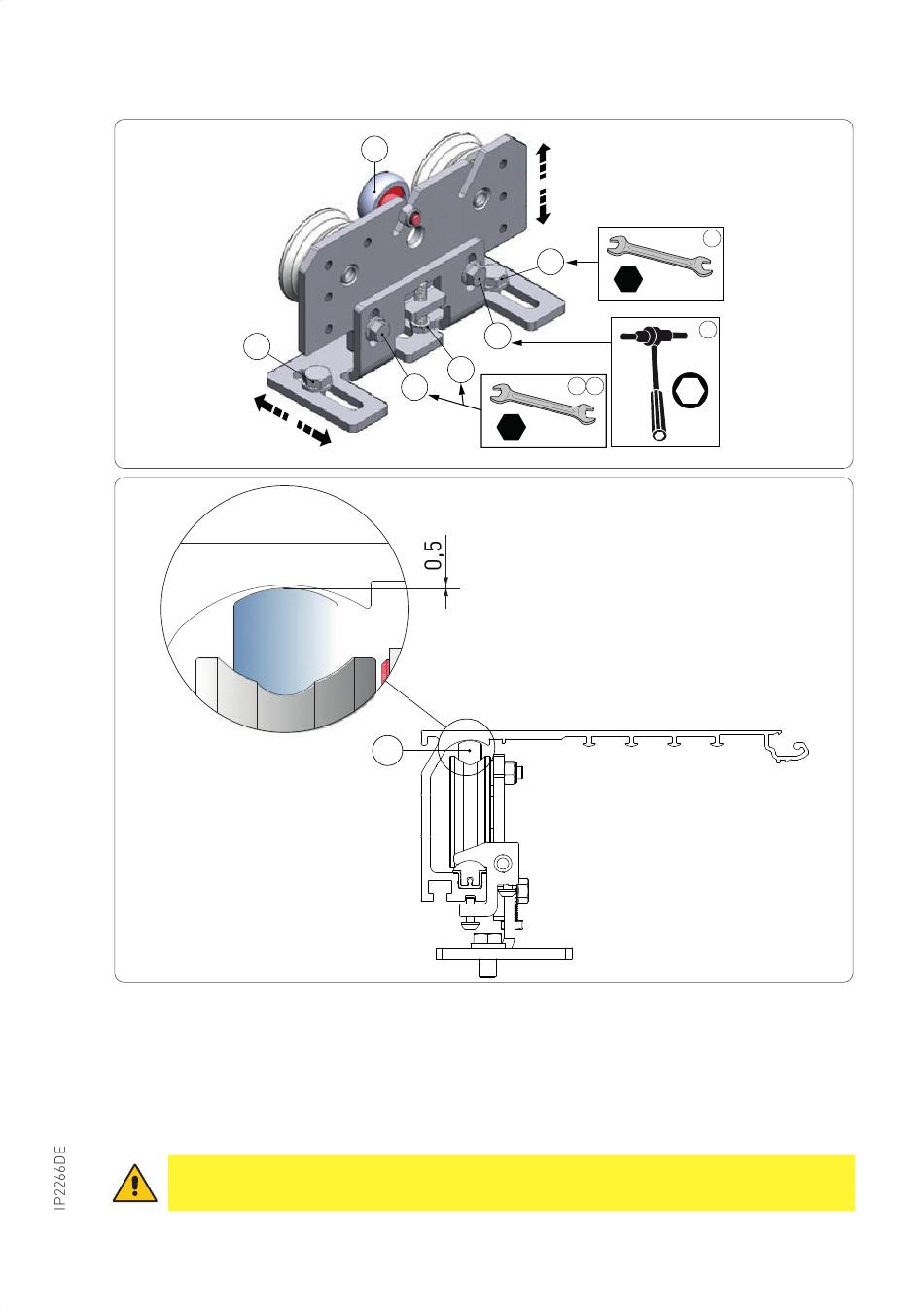

Sicherstellen, dass die Gegenhalterolle wie auf der Abbildung angegeben eingestellt ist [D].
Befestigen Sie die Flügel an den Laufwagen mit den Schrauben [A].
Die Flügeleinstellung erfolgt wie in der Abbildung angezeigt:
• Lösen Sie die Schrauben (B) und stellen Sie die Höhe mit den Schrauben (C) ein;
• Stellen Sie die seitliche Position des Flügels mit den Schrauben (A) ein;
• Den Flügel manuell bewegen und prüfen, dass er frei und reibungslos läuft und alle Rollen
auf der Laufschiene aufliegen.
ACHTUNG: Lassen Sie zwischen Ganzglastüren ohne Mitteldichtung mindestens 10 mm
Raum in der Schließposition, um ein Zusammenstoßen der Glasscheiben zu vermeiden.
D
B
C
B
10
D
19
+/- 8
A
A
13
B
B C
10
