14. Anschlussbeispiele
14.1 Kombinierte Öffnungs-und Anwesenheitsensoren + seitliche
Anwesenheitssensoren
Die elektrischen Anschlüsse müssen bei unterbrochener Stromversorgung ausge-
führt werden

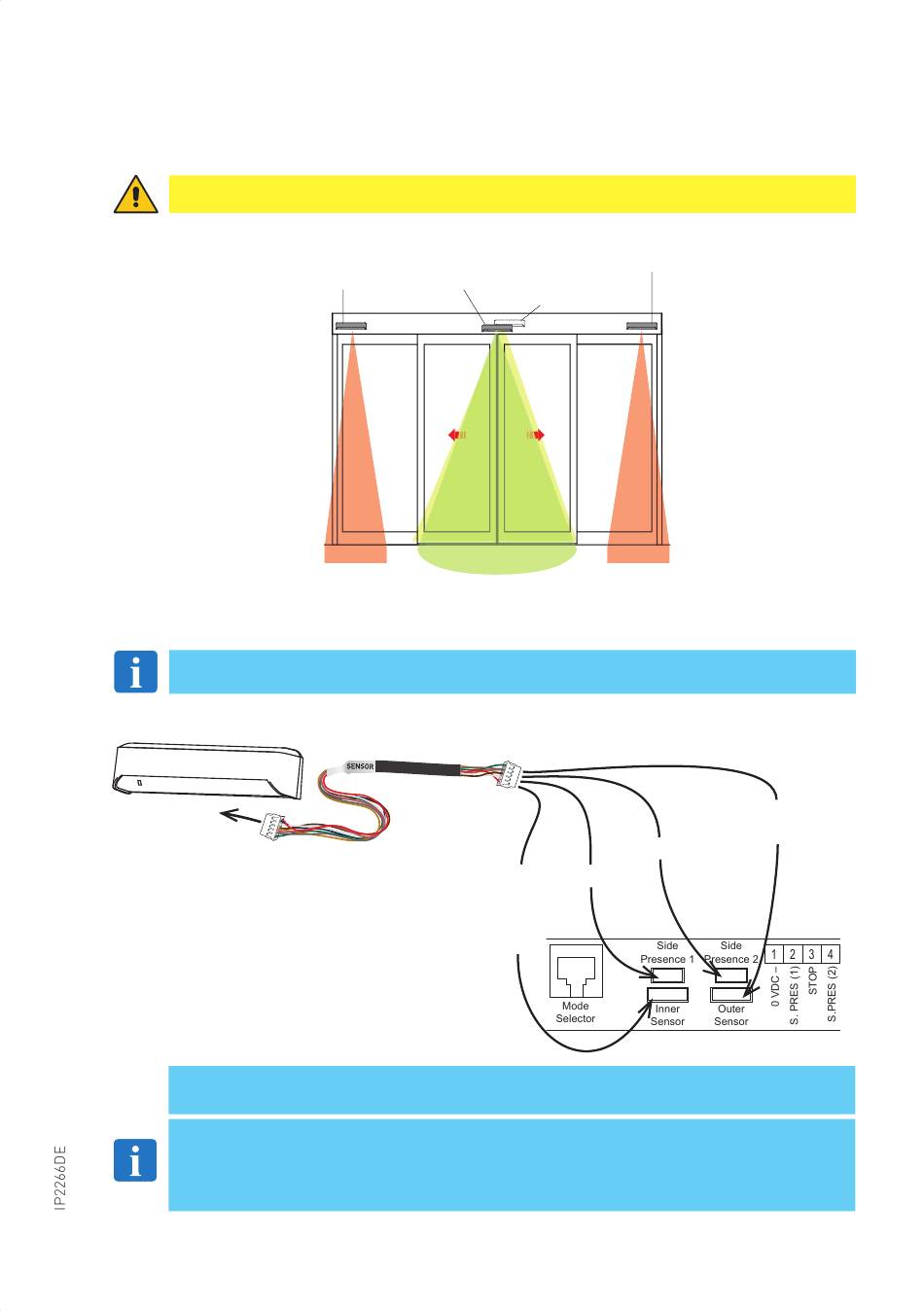

In dem dargestellten Beispiel werden die Öffnungbefehle und die Absicherung der Hauptschließkante
(Durchgangsöffnung) von den beiden Kombi-Sensoren in der Türmitte ausgeführt.
Die Absicherungen der Nebenschließkanten erfolgt durch die beiden seitlichen Anwesenheitssensoren
HINWEIS: Wird nur 1 Sensor installiert, sind die Anschlüsse für den Sensor 1 zu benutzen.
14.1.a Anschluss an dedizierte Stecker, siehe «H» Kapitel 7.1
SENSOR
HINWEIS: Informationen zu bestimmten DIP-Schaltereinstellungen finden Sie im Ka-
pitel 14.1b.
HINWEIS: Wenn auch Sicherheitsfotozellen DAS900PH1A installiert sind (Ref. 14.2),
müssen diese in Reihe mit dem Sicherheitskontakt eines Radars verbunden werden,
der nicht an den dafür vorgesehenen Stecker angeschlossen werden kann, sondern
an die Klemmen des Bedienfelds angeschlossen werden muss (Ref. 14.1.b).
PAS024ADT (1)
PAS024AMR (1)
PAS024AS(W) (1)
PAS005AP(1) PASAA2 (1)
PASAA2 (1)
PAS024AS(W) (1)
PAS024ADT (1)
PAS024AMR (1)
59
PAS005AP(2)
PAS024AS(W) (2)
PASAA2 (2)
PAS005AP (2)
PAS005AP (1)
Steuerung (kurz MCU)
PASAA2 (2)
PAS024AS(W) (2)
