15 Verbinden mehrerer Antriebe
15.1 Verbindungskabel
Mit dem Verbindungskabel können mehrere Antriebe synchronisiert oder mit einem einzigen
Programmschalter gesteuert werden. Nicht verwendbar in Kombination mit Programmschalter
COM501MHS-MKS.

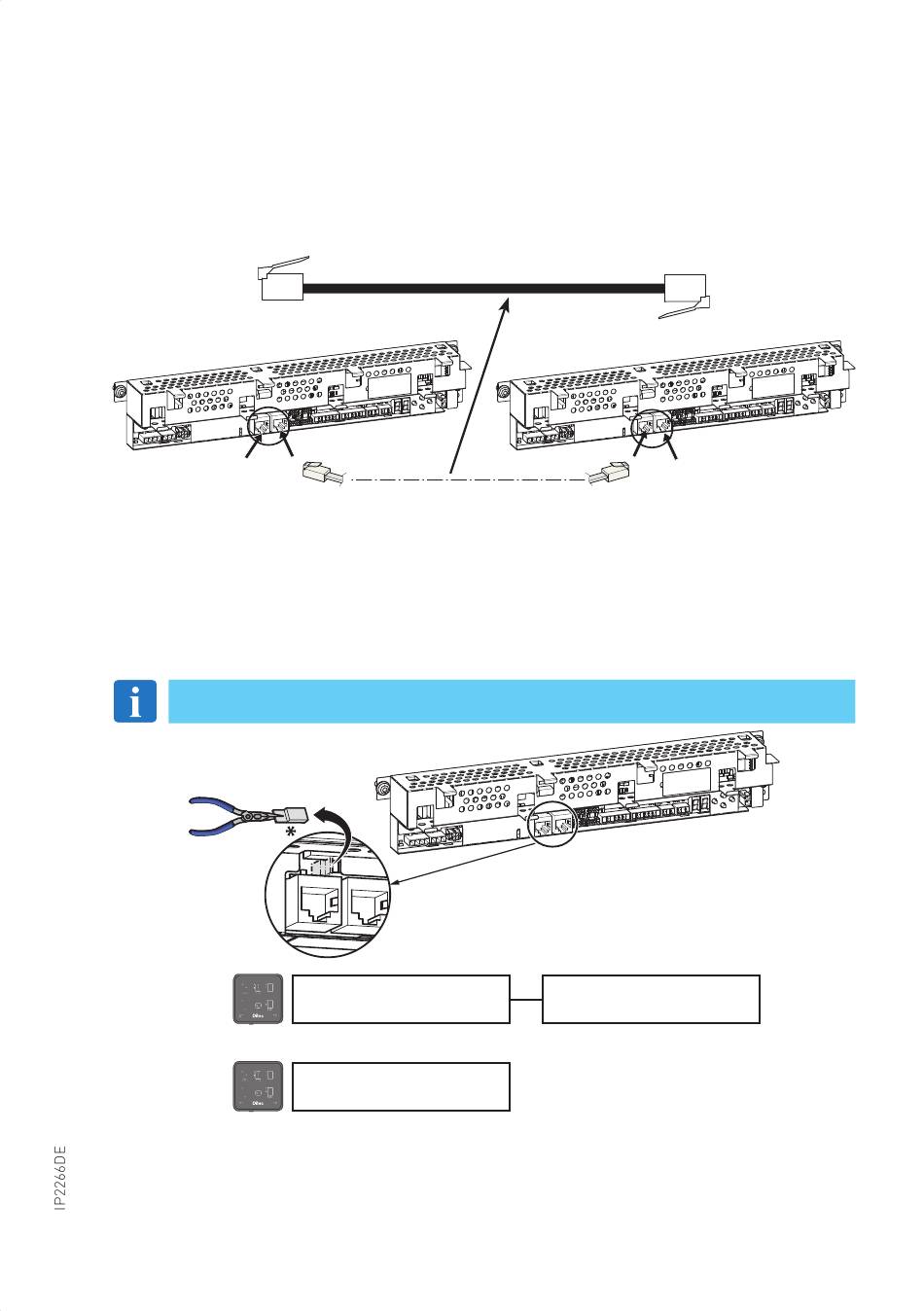

Kabelanschluss:
Steuerung (MCU)-1
15.2 Hardwarekonfiguration zur Verbindung mehrerer Antriebe
Beim Anschluss von mehr als zwei Einheiten (Steuerung-MCU und Programmschalter-OMS) am
externen Bus, sollen auschließlich nur die zwei Endeinheiten verbunden werden. Hierzu muss der
Jumper JMP aus der Steuerung der mittleren Einheit entfernt werden. Mit dem Entfernen des
Jumpers funktioniert die Einheit nicht mehr als Endeinheit. Es können maximal zwei Steuerungen
mit einem Programmschalter verbunden werden.
HINWEIS: Nicht verwendbar in Kombination mit Programmschalter COM501MHS-MKS.
COM500ES/ER
COM501ES/ER
COM502ES/ER
Endeinheit
COM500ES/ER
COM501ES/ER
COM502ES/ER
Endeinheit
Die Gesamtkabellänge darf max.500m betragen. Bei Längen über 30m oder bei elektrischen
Störeinflüssen ein STP/FTP-(durchgängiges, abgeschirmtes und verdrilltes) CAT5/CAT5e- Kabel
verwenden.
Pin 1 zu Pin 1... Pin 8 zu Pin 8
STEUERUNG-1
*ohne JMP
STEUERUNG-1
mit JMP
