4.2 Маркировка изделия
Модели с окном из германия сертифицированы ATEX и GOST. (проверить
h
сертификацию на табличке приобретенного изделия).
02
03
05
06
07
08
09
10

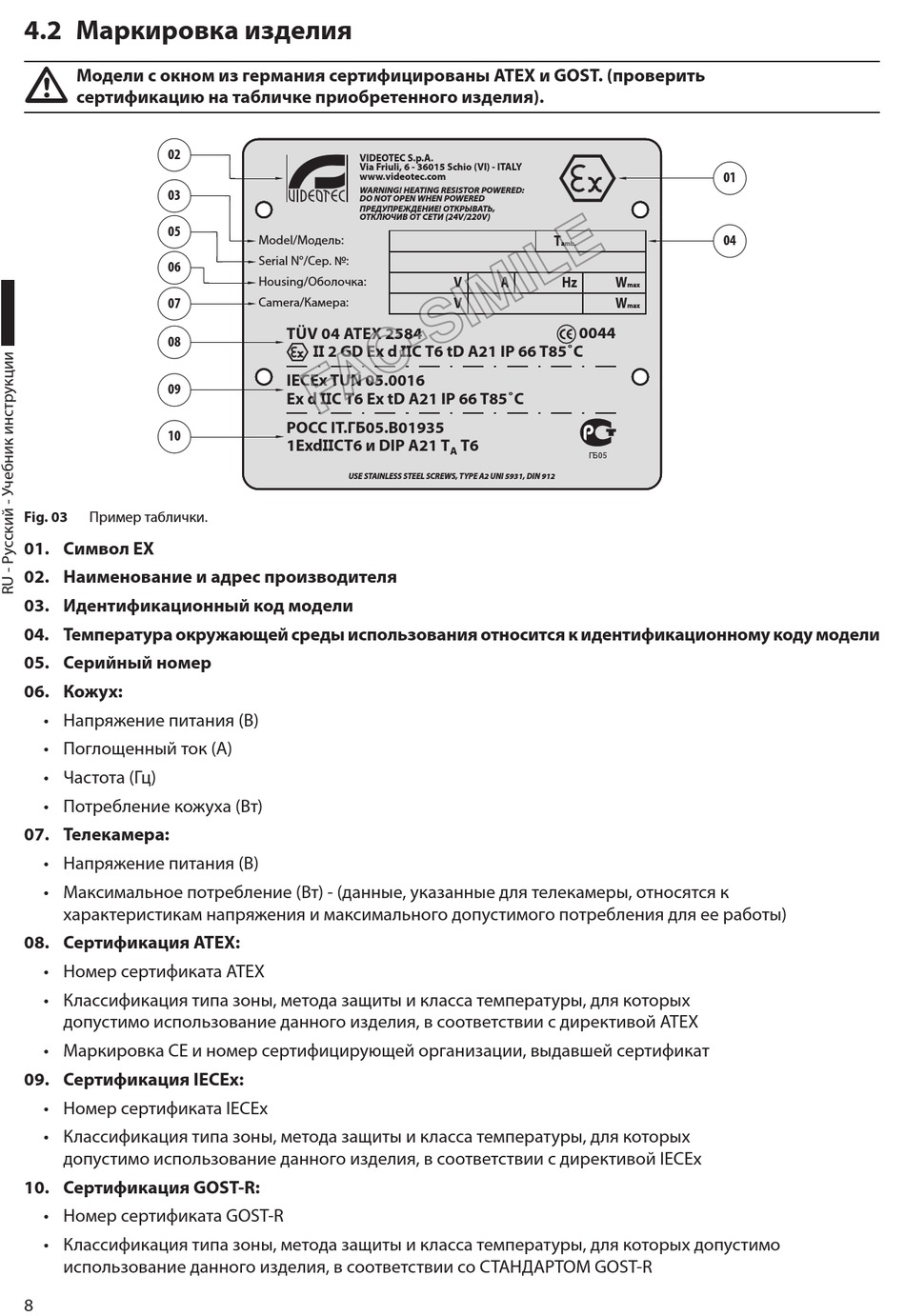

Fig. 03 Пример таблички.
01. Символ EX
02. Наименование и адрес производителя
03. Идентификационный код модели
04. Температура окружающей среды использования относится к идентификационному коду модели
05. Серийный номер
06. Кожух:
• Напряжение питания (В)
• Поглощенный ток (A)
• Частота (Гц)
• Потребление кожуха (Вт)
07. Телекамера:
• Напряжение питания (В)
• Максимальное потребление (Вт) - (данные, указанные для телекамеры, относятся к
характеристикам напряжения и максимального допустимого потребления для ее работы)
08. Сертификация ATEX:
• Номер сертификата ATEX
• Классификация типа зоны, метода защиты и класса температуры, для которых
допустимо использование данного изделия, в соответствии с директивой ATEX
• Маркировка CE и номер сертифицирующей организации, выдавшей сертификат
09. Сертификация IECEx:
• Номер сертификата IECEx
• Классификация типа зоны, метода защиты и класса температуры, для которых
допустимо использование данного изделия, в соответствии с директивой IECEx
10. Сертификация GOST-R:
• Номер сертификата GOST-R
• Классификация типа зоны, метода защиты и класса температуры, для которых допустимо
использование данного изделия, в соответствии со СТАНДАРТОМ GOST-R
8
VIDEOTEC S.p.A.
Via Friuli, 6 - 36015 Schio (VI) - ITALY
www.videotec.com
WARNING! HEATING RESISTOR POWERED:
DO NOT OPEN WHEN POWERED
ПРЕДУПРЕЖДЕНИЕ! ОТКРЫВАТЬ,
ОТКЛЮЧИВ ОТ СЕТИ (24V/220V)
Model/Модель:
Serial N°/Сер. №:
Housing/Оболочка:
Camera/Камера:
TÜV 04 ATEX 2584
ee 2 GD Ex d eeC T6 tD A21 IP 66 T85˚C
IECEx TUN 05.0016
Ex d eeC T6 Ex tD A21 IP 66 T85˚C
РОСС IT.ГБ05.В01935
1ExdeeCT6 и DIP A21 Т
USE STAINLESS STEEL SCREWS, TYPE A2 UNI 5931, DIN 912
T -20/+50 °C
amb.
W
V A Hz
V W
0044
Т6
А
��05
01
04
max
max
