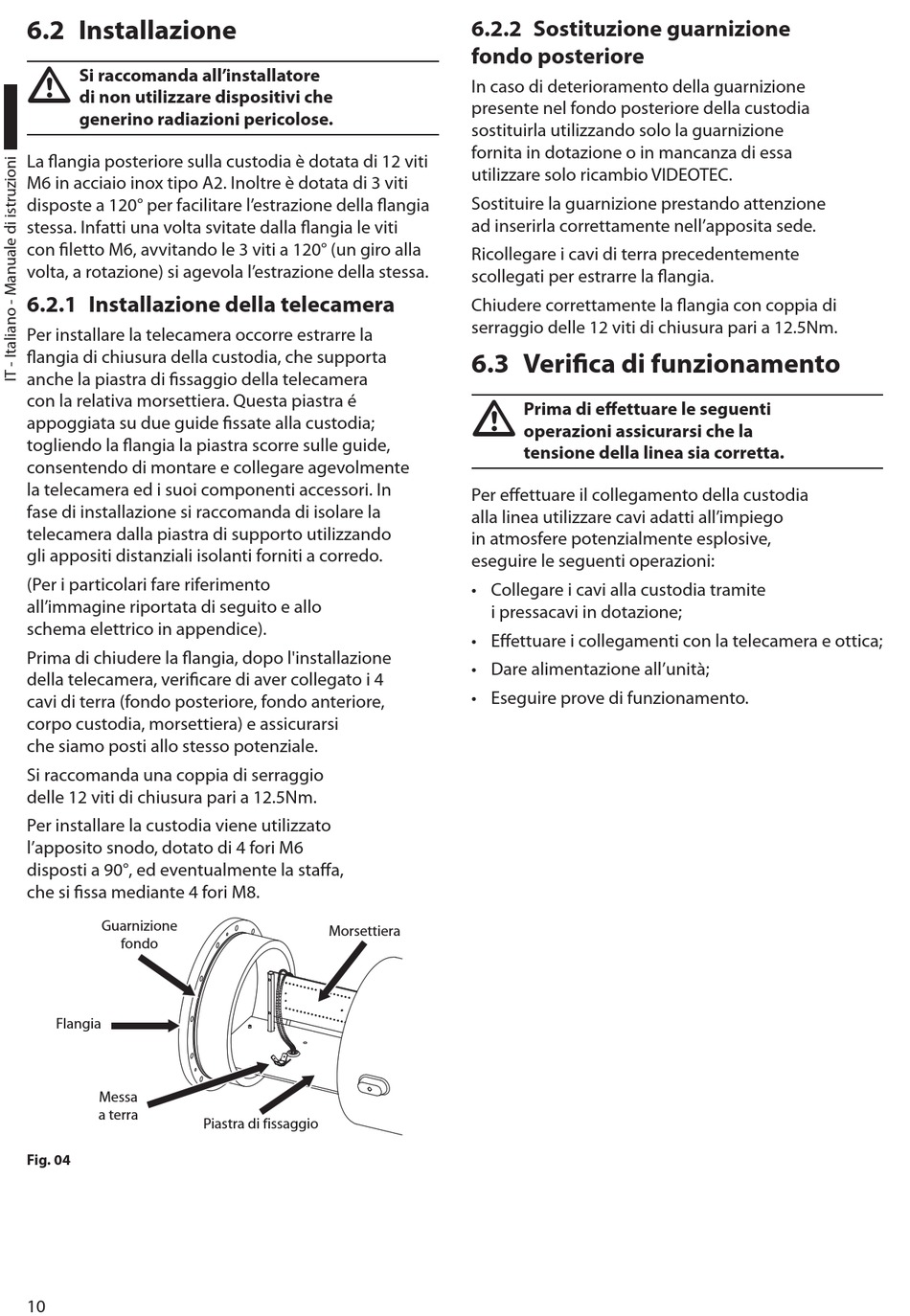

6.2 Installazione
Si raccomanda all'installatore
h
di non utilizzare dispositivi che
generino radiazioni pericolose.
La flangia posteriore sulla custodia è dotata di 12 viti
M6 in acciaio inox tipo A2. Inoltre è dotata di 3 viti
disposte a 120° per facilitare l'estrazione della flangia
stessa. Infatti una volta svitate dalla flangia le viti
con filetto M6, avvitando le 3 viti a 120° (un giro alla
volta, a rotazione) si agevola l'estrazione della stessa.
6.2.1 Installazione della telecamera
Per installare la telecamera occorre estrarre la
flangia di chiusura della custodia, che supporta
anche la piastra di fissaggio della telecamera
con la relativa morsettiera. Questa piastra é
appoggiata su due guide fissate alla custodia;
togliendo la flangia la piastra scorre sulle guide,
consentendo di montare e collegare agevolmente
la telecamera ed i suoi componenti accessori. In
fase di installazione si raccomanda di isolare la
telecamera dalla piastra di supporto utilizzando
gli appositi distanziali isolanti forniti a corredo.
(Per i particolari fare riferimento
all'immagine riportata di seguito e allo
schema elettrico in appendice).
Prima di chiudere la flangia, dopo l'installazione
della telecamera, verificare di aver collegato i 4
cavi di terra (fondo posteriore, fondo anteriore,
corpo custodia, morsettiera) e assicurarsi
che siamo posti allo stesso potenziale.
Si raccomanda una coppia di serraggio
delle 12 viti di chiusura pari a 12.5Nm.
Per installare la custodia viene utilizzato
l'apposito snodo, dotato di 4 fori M6
disposti a 90°, ed eventualmente la staffa,
che si fissa mediante 4 fori M8.
Guarnizione
fondo
Flangia
Messa
a terra
Fig. 04
10
Morsettiera
Piastra di fissaggio
6.2.2 Sostituzione guarnizione
fondo posteriore
In caso di deterioramento della guarnizione
presente nel fondo posteriore della custodia
sostituirla utilizzando solo la guarnizione
fornita in dotazione o in mancanza di essa
utilizzare solo ricambio VIDEOTEC.
Sostituire la guarnizione prestando attenzione
ad inserirla correttamente nell'apposita sede.
Ricollegare i cavi di terra precedentemente
scollegati per estrarre la flangia.
Chiudere correttamente la flangia con coppia di
serraggio delle 12 viti di chiusura pari a 12.5Nm.
6.3 Verifica di funzionamento
h Prima di effettuare le seguenti
operazioni assicurarsi che la
tensione della linea sia corretta.
Per effettuare il collegamento della custodia
alla linea utilizzare cavi adatti all'impiego
in atmosfere potenzialmente esplosive,
eseguire le seguenti operazioni:
• Collegare i cavi alla custodia tramite
i pressacavi in dotazione;
• Effettuare i collegamenti con la telecamera e ottica;
• Dare alimentazione all'unità;
• Eseguire prove di funzionamento.
