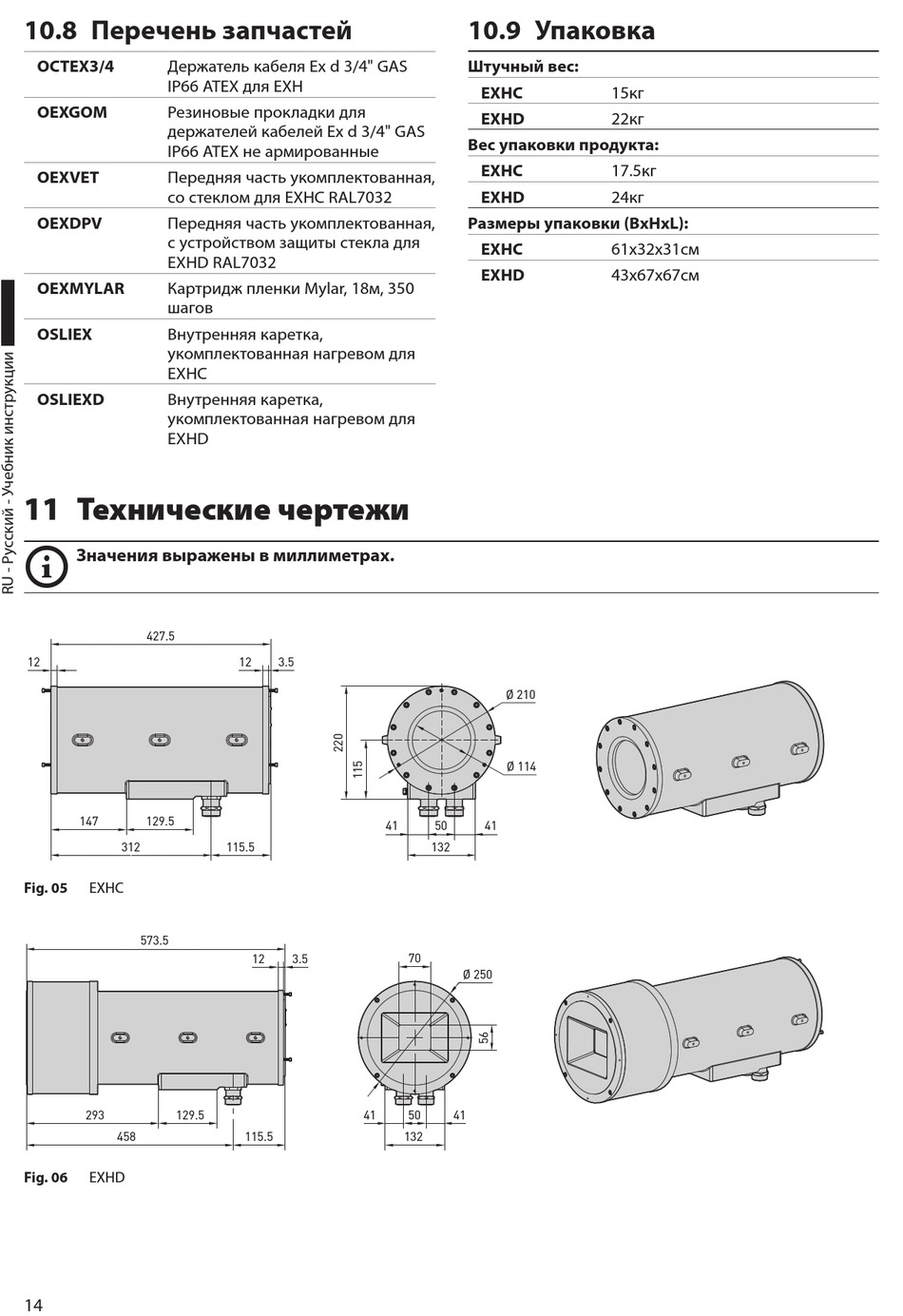

10.8 Перечень запчастей
OCTEX3/4 Держатель кабеля Ex d 3/4" GAS
IP66 ATEX для EXH
OEXGOM Резиновые прокладки для
держателей кабелей Ex d 3/4" GAS
IP66 ATEX не армированные
OEXVET Передняя часть укомплектованная,
со стеклом для EXHC RAL7032
OEXDPV Передняя часть укомплектованная,
с устройством защиты стекла для
EXHD RAL7032
OEXMYLAR Картридж пленки Mylar, 18м, 350
шагов
OSLIEX Внутренняя каретка,
укомплектованная нагревом для
EXHC
OSLIEXD Внутренняя каретка,
укомплектованная нагревом для
EXHD
11 Технические чертежи
Значения выражены в миллиметрах.
j
427.5
12
147 129.5
312
Fig. 05 EXHC
573.5
293 129.5
458
Fig. 06 EXHD
14
12 3.5
41
115.5
12 3.5
41
115.5
10.9 Упаковка
Штучный вес:
EXHC
EXHD
Вес упаковки продукта:
EXHC
EXHD
Размеры упаковки (BxHxL):
EXHC
EXHD
Ø 210
Ø 114
50 41
132
70
Ø 250
50 41
132
15кг
22кг
17.5кг
24кг
61x32x31см
43x67x67см
