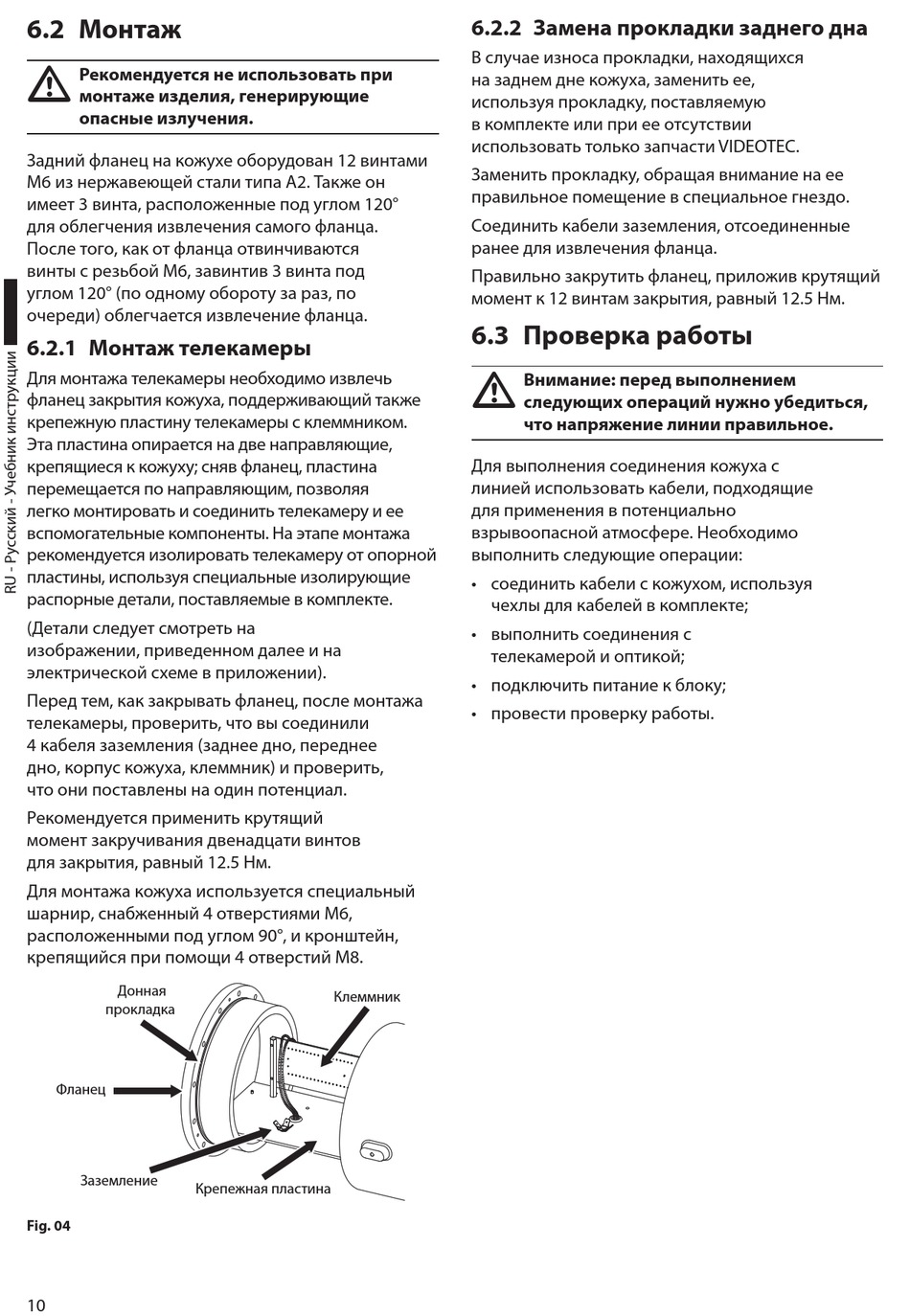

6.2 Монтаж
Рекомендуется не использовать при
h
монтаже изделия, генерирующие
опасные излучения.
Задний фланец на кожухе оборудован 12 винтами
M6 из нержавеющей стали типа А2. Также он
имеет 3 винта, расположенные под углом 120°
для облегчения извлечения самого фланца.
После того, как от фланца отвинчиваются
винты с резьбой M6, завинтив 3 винта под
углом 120° (по одному обороту за раз, по
очереди) облегчается извлечение фланца.
6.2.1 Монтаж телекамеры
Для монтажа телекамеры необходимо извлечь
фланец закрытия кожуха, поддерживающий также
крепежную пластину телекамеры с клеммником.
Эта пластина опирается на две направляющие,
крепящиеся к кожуху; сняв фланец, пластина
перемещается по направляющим, позволяя
легко монтировать и соединить телекамеру и ее
вспомогательные компоненты. На этапе монтажа
рекомендуется изолировать телекамеру от опорной
пластины, используя специальные изолирующие
распорные детали, поставляемые в комплекте.
(Детали следует смотреть на
изображении, приведенном далее и на
электрической схеме в приложении).
Перед тем, как закрывать фланец, после монтажа
телекамеры, проверить, что вы соединили
4 кабеля заземления (заднее дно, переднее
дно, корпус кожуха, клеммник) и проверить,
что они поставлены на один потенциал.
Рекомендуется применить крутящий
момент закручивания двенадцати винтов
для закрытия, равный 12.5 Нм.
Для монтажа кожуха используется специальный
шарнир, снабженный 4 отверстиями M6,
расположенными под углом 90°, и кронштейн,
крепящийся при помощи 4 отверстий M8.
Донная
прокладка
Фланец
Заземление
Крепежная пластина
Fig. 04
10
6.2.2
В случае износа прокладки, находящихся
на заднем дне кожуха, заменить ее,
используя прокладку, поставляемую
в комплекте или при ее отсутствии
использовать только запчасти VIDEOTEC.
Заменить прокладку, обращая внимание на ее
правильное помещение в специальное гнездо.
Соединить кабели заземления, отсоединенные
ранее для извлечения фланца.
Правильно закрутить фланец, приложив крутящий
момент к 12 винтам закрытия, равный 12.5 Нм.
6.3
h
Для выполнения соединения кожуха с
линией использовать кабели, подходящие
для применения в потенциально
взрывоопасной атмосфере. Необходимо
выполнить следующие операции:
• соединить кабели с кожухом, используя
чехлы для кабелей в комплекте;
• выполнить соединения с
телекамерой и оптикой;
• подключить питание к блоку;
• провести проверку работы.
Клеммник
Замена прокладки заднего дна
Проверка работы
Внимание: перед выполнением
следующих операций нужно убедиться,
что напряжение линии правильное.
