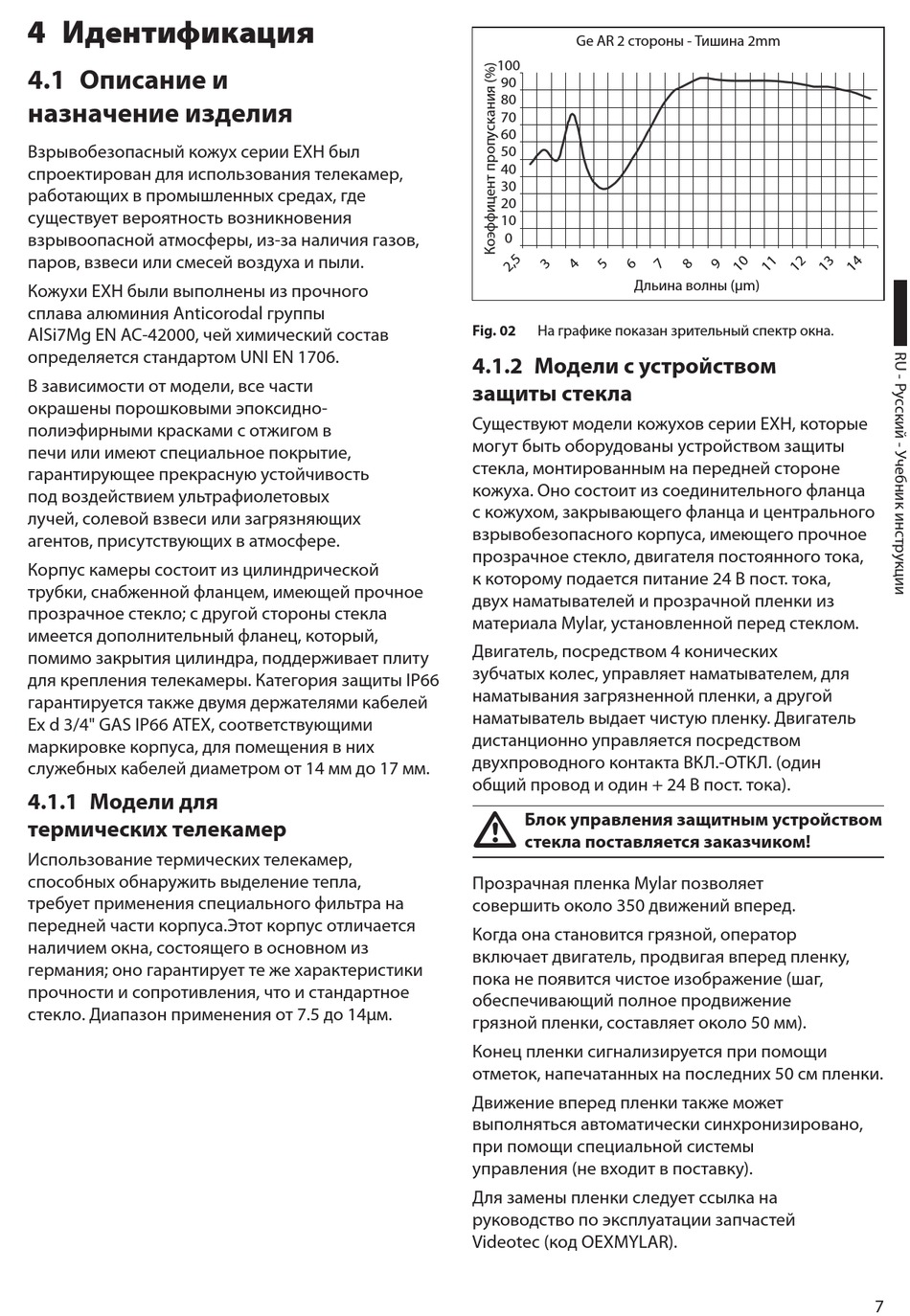

4
Идентификация
4.1
Описание и
назначение изделия
Взрывобезопасный кожух серии EXH был
спроектирован для использования телекамер,
работающих в промышленных средах, где
существует вероятность возникновения
взрывоопасной атмосферы, из-за наличия газов,
паров, взвеси или смесей воздуха и пыли.
Кожухи EXH были выполнены из прочного
сплава алюминия Anticorodal группы
AlSi7Mg EN AC-42000, чей химический состав
определяется стандартом UNI EN 1706.
В зависимости от модели, все части
окрашены порошковыми эпоксидно-
полиэфирными красками с отжигом в
печи или имеют специальное покрытие,
гарантирующее прекрасную устойчивость
под воздействием ультрафиолетовых
лучей, солевой взвеси или загрязняющих
агентов, присутствующих в атмосфере.
Корпус камеры состоит из цилиндрической
трубки, снабженной фланцем, имеющей прочное
прозрачное стекло; с другой стороны стекла
имеется дополнительный фланец, который,
помимо закрытия цилиндра, поддерживает плиту
для крепления телекамеры. Категория защиты IP66
гарантируется также двумя держателями кабелей
Ex d 3/4" GAS IP66 ATEX, соответствующими
маркировке корпуса, для помещения в них
служебных кабелей диаметром от 14 мм до 17 мм.
4.1.1
Модели для
термических телекамер
Использование термических телекамер,
способных обнаружить выделение тепла,
требует применения специального фильтра на
передней части корпуса.Этот корпус отличается
наличием окна, состоящего в основном из
германия; оно гарантирует те же характеристики
прочности и сопротивления, что и стандартное
стекло. Диапазон применения от 7.5 до 14µм.
Ge AR 2 стороны - Тишина 2mm
100
90
80
70
60
50
40
30
20
10
0
Дльина волны (µm)
Fig. 02
На графике показан зрительный спектр окна.
4.1.2
Модели с устройством
защиты стекла
Существуют модели кожухов серии EXH, которые
могут быть оборудованы устройством защиты
стекла, монтированным на передней стороне
кожуха. Оно состоит из соединительного фланца
с кожухом, закрывающего фланца и центрального
взрывобезопасного корпуса, имеющего прочное
прозрачное стекло, двигателя постоянного тока,
к которому подается питание 24 В пост. тока,
двух наматывателей и прозрачной пленки из
материала Mylar, установленной перед стеклом.
Двигатель, посредством 4 конических
зубчатых колес, управляет наматывателем, для
наматывания загрязненной пленки, а другой
наматыватель выдает чистую пленку. Двигатель
дистанционно управляется посредством
двухпроводного контакта ВКЛ.-ОТКЛ. (один
общий провод и один + 24 В пост. тока).
Блок управления защитным устройством
h
стекла поставляется заказчиком!
Прозрачная пленка Mylar позволяет
совершить около 350 движений вперед.
Когда она становится грязной, оператор
включает двигатель, продвигая вперед пленку,
пока не появится чистое изображение (шаг,
обеспечивающий полное продвижение
грязной пленки, составляет около 50 мм).
Конец пленки сигнализируется при помощи
отметок, напечатанных на последних 50 см пленки.
Движение вперед пленки также может
выполняться автоматически синхронизировано,
при помощи специальной системы
управления (не входит в поставку).
Для замены пленки следует ссылка на
руководство по эксплуатации запчастей
Videotec (код OEXMYLAR).
7
