13

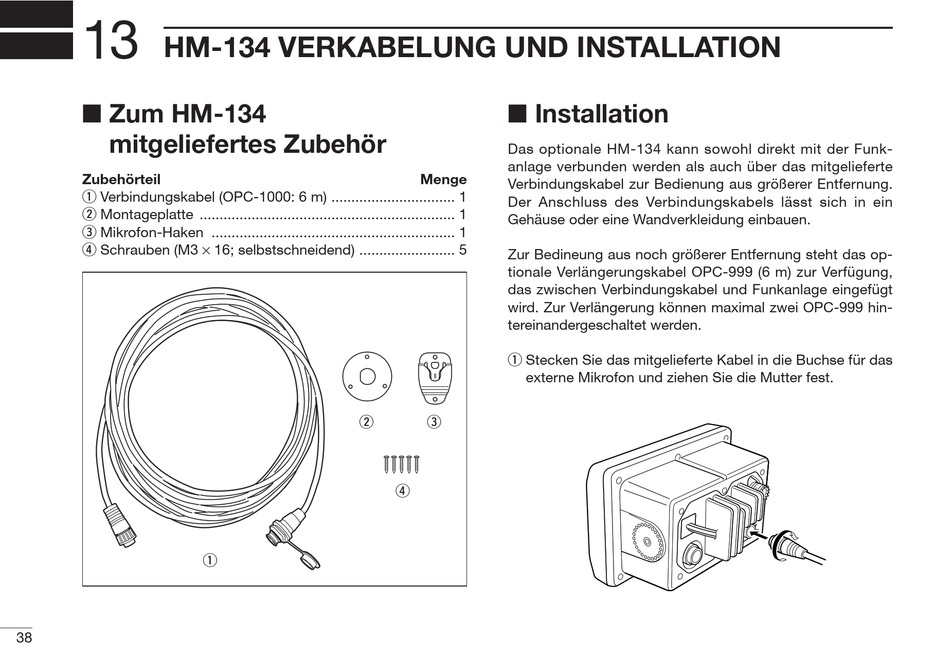

HM-134 VERKABELUNG UND INSTALLATION
Zum HM-134
mitgeliefertes Zubehör
Zubehörteil
q Verbindungskabel (OPC-1000: 6 m) ............................... 1
w Montageplatte ................................................................ 1
e Mikrofon-Haken ............................................................. 1
r Schrauben (M3 × 16; selbstschneidend) ........................ 5
38
w
q
Installation
Das optionale HM-134 kann sowohl direkt mit der Funk-
anlage verbunden werden als auch über das mitgelieferte
Menge
Verbindungskabel zur Bedienung aus größerer Entfernung.
Der Anschluss des Verbindungskabels lässt sich in ein
Gehäuse oder eine Wandverkleidung einbauen.
Zur Bedineung aus noch größerer Entfernung steht das op-
tionale Verlängerungskabel OPC-999 (6 m) zur Verfügung,
das zwischen Verbindungskabel und Funkanlage eingefügt
wird. Zur Verlängerung können maximal zwei OPC-999 hin-
tereinandergeschaltet werden.
q Stecken Sie das mitgelieferte Kabel in die Buchse für das
externe Mikrofon und ziehen Sie die Mutter fest.
e
r
