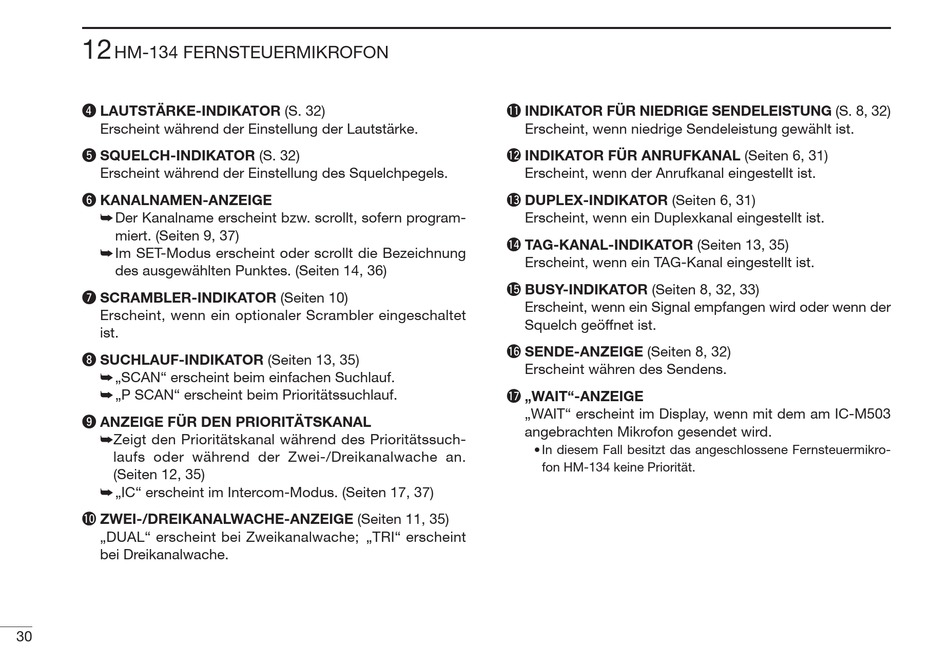

12
HM-134 FERNSTEUERMIKROFON
r LAUTSTÄRKE-INDIKATOR (S. 32)
Erscheint während der Einstellung der Lautstärke.
t SQUELCH-INDIKATOR (S. 32)
Erscheint während der Einstellung des Squelchpegels.
y KANALNAMEN-ANZEIGE
Der Kanalname erscheint bzw. scrollt, sofern program-
miert. (Seiten 9, 37)
Im SET-Modus erscheint oder scrollt die Bezeichnung
des ausgewählten Punktes. (Seiten 14, 36)
u SCRAMBLER-INDIKATOR (Seiten 10)
Erscheint, wenn ein optionaler Scrambler eingeschaltet
ist.
i SUCHLAUF-INDIKATOR (Seiten 13, 35)
„SCAN" erscheint beim einfachen Suchlauf.
„P SCAN" erscheint beim Prioritätssuchlauf.
o ANZEIGE FÜR DEN PRIORITÄTSKANAL
Zeigt den Prioritätskanal während des Prioritätssuch-
laufs oder während der Zwei-/Dreikanalwache an.
(Seiten 12, 35)
„IC" erscheint im Intercom-Modus. (Seiten 17, 37)
!0 ZWEI-/DREIKANALWACHE-ANZEIGE (Seiten 11, 35)
„DUAL" erscheint bei Zweikanalwache; „TRI" erscheint
bei Dreikanalwache.
30
!1 INDIKATOR FÜR NIEDRIGE SENDELEISTUNG (S. 8, 32)
Erscheint, wenn niedrige Sendeleistung gewählt ist.
!2 INDIKATOR FÜR ANRUFKANAL (Seiten 6, 31)
Erscheint, wenn der Anrufkanal eingestellt ist.
!3 DUPLEX-INDIKATOR (Seiten 6, 31)
Erscheint, wenn ein Duplexkanal eingestellt ist.
!4 TAG-KANAL-INDIKATOR (Seiten 13, 35)
Erscheint, wenn ein TAG-Kanal eingestellt ist.
!5 BUSY-INDIKATOR (Seiten 8, 32, 33)
Erscheint, wenn ein Signal empfangen wird oder wenn der
Squelch geöffnet ist.
!6 SENDE-ANZEIGE (Seiten 8, 32)
Erscheint währen des Sendens.
!7 „WAIT"-ANZEIGE
„WAIT" erscheint im Display, wenn mit dem am IC-M503
angebrachten Mikrofon gesendet wird.
• In diesem Fall besitzt das angeschlossene Fernsteuermikro-
fon HM-134 keine Priorität.
