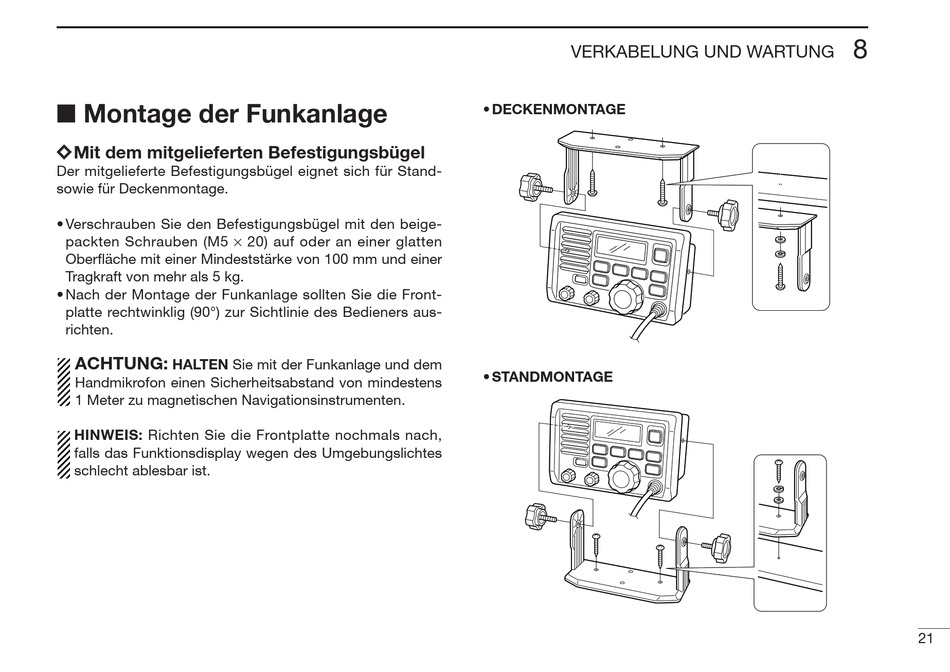

Montage der Funkanlage
ï ï Mit dem mitgelieferten Befestigungsbügel
Der mitgelieferte Befestigungsbügel eignet sich für Stand-
sowie für Deckenmontage.
• Verschrauben Sie den Befestigungsbügel mit den beige-
packten Schrauben (M5 × 20) auf oder an einer glatten
Oberfläche mit einer Mindeststärke von 100 mm und einer
Tragkraft von mehr als 5 kg.
• Nach der Montage der Funkanlage sollten Sie die Front-
platte rechtwinklig (90°) zur Sichtlinie des Bedieners aus-
richten.
ACHTUNG:
HALTEN Sie mit der Funkanlage und dem
Handmikrofon einen Sicherheitsabstand von mindestens
1 Meter zu magnetischen Navigationsinstrumenten.
HINWEIS: Richten Sie die Frontplatte nochmals nach,
falls das Funktionsdisplay wegen des Umgebungslichtes
schlecht ablesbar ist.
VERKABELUNG UND WARTUNG
• DECKENMONTAGE
• STANDMONTAGE
8
21
