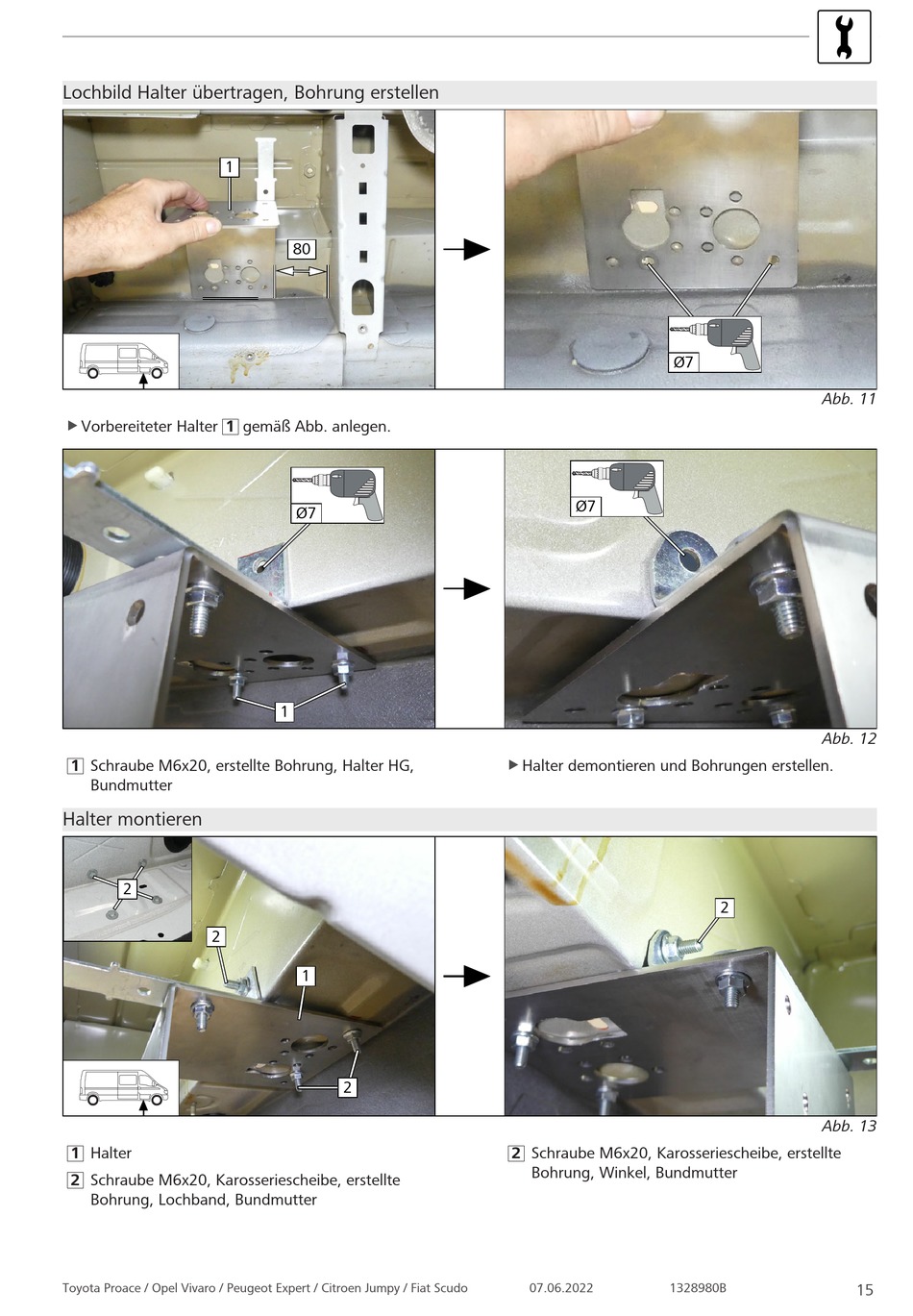

Lochbild Halter übertragen, Bohrung erstellen
1
Vorbereiteter Halter 1 gemäß Abb. anlegen.
u
1 Schraube M6x20, erstellte Bohrung, Halter HG,
Bundmutter

Halter montieren

2
2
1 Halter
2 Schraube M6x20, Karosseriescheibe, erstellte
Bohrung, Lochband, Bundmutter
Toyota Proace / Opel Vivaro / Peugeot Expert / Citroen Jumpy / Fiat Scudo
80
Ø7
1
1
2
Ø7
Ø7
Halter demontieren und Bohrungen erstellen.
u
2 Schraube M6x20, Karosseriescheibe, erstellte
Bohrung, Winkel, Bundmutter
07.06.2022 1328980B
Abb. 11
Abb. 12
2
Abb. 13
