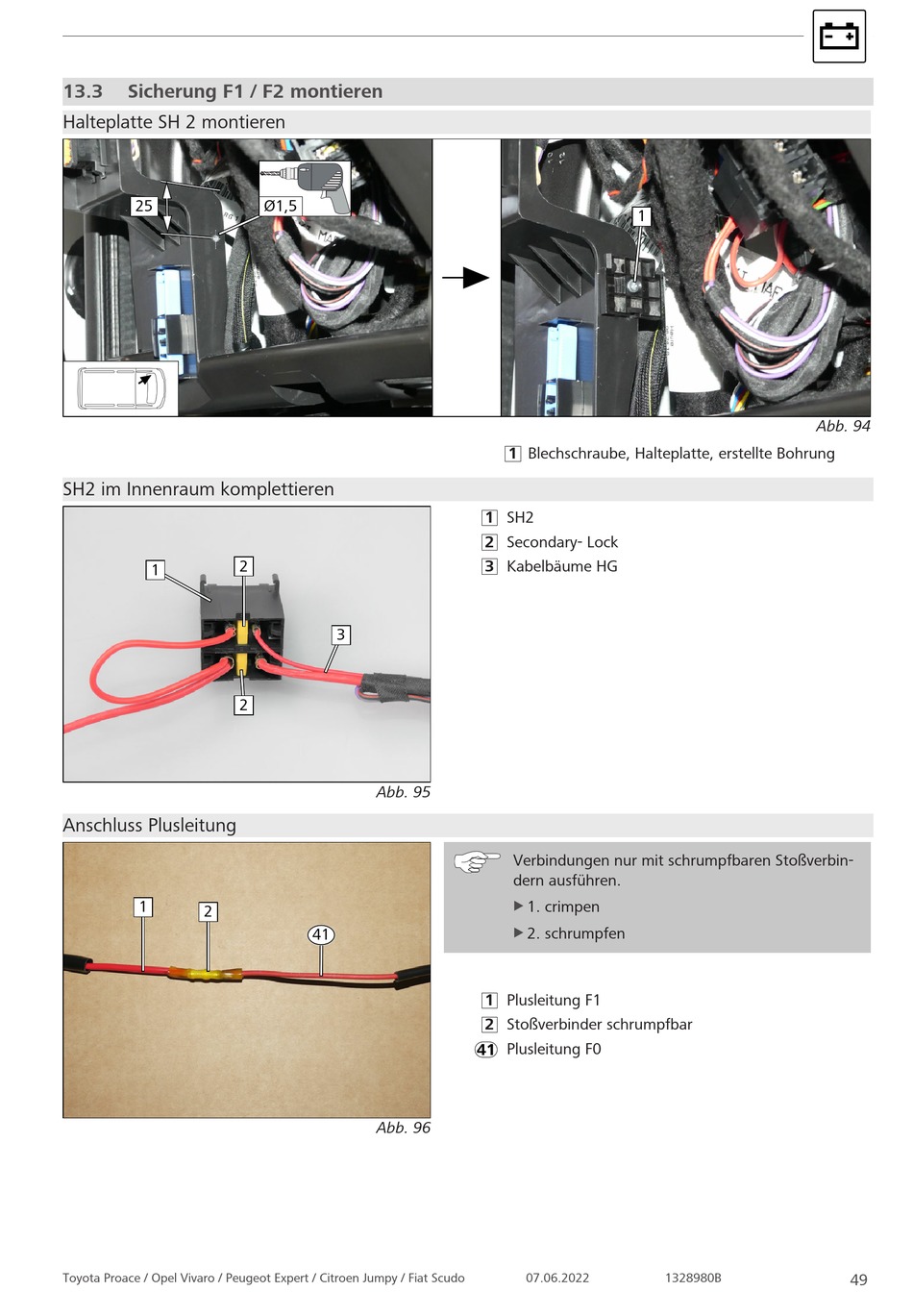

Webasto AT 2000STC Einbaudokumentation Seite 49

13.3 Sicherung F1 / F2 montieren
Halteplatte SH 2 montieren
25
SH2 im Innenraum komplettieren
1
Anschluss Plusleitung
1
2
Toyota Proace / Opel Vivaro / Peugeot Expert / Citroen Jumpy / Fiat Scudo
Ø1,5
2
3
2
Abb. 95
41
Abb. 96
1
1 Blechschraube, Halteplatte, erstellte Bohrung
1 SH2
2 Secondary- Lock
3 Kabelbäume HG
Verbindungen nur mit schrumpfbaren Stoßverbin-
dern ausführen.
1. crimpen
u
u 2. schrumpfen
1 Plusleitung F1
2 Stoßverbinder schrumpfbar
Plusleitung F0
07.06.2022
Abb. 94
1328980B
49
