Webasto Air Top 2000 Einbauvorschlag

Luft-heizgerät iveco eurocargo
Vorschau ausblenden Andere Handbücher für Air Top 2000:
1
2
3
4
5
6
7
8

Quicklinks

Diese Anleitung herunterladen
Luft-Heizgerät
Air Top 2000 - 24V
4
Pos
Bezeichnung
1

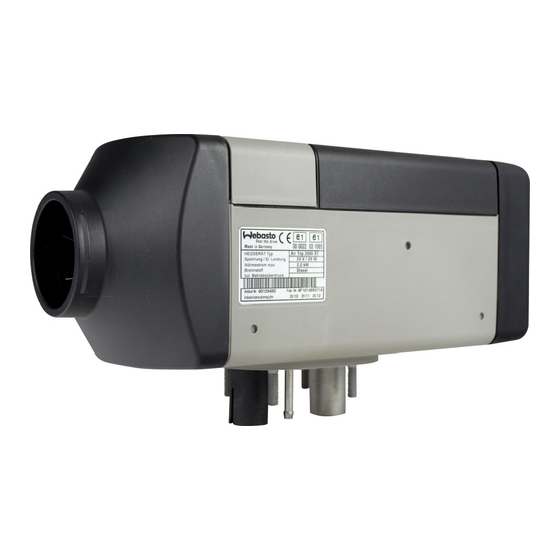

Heizgerät Air Top 2000
2
Brennluftansaugleitung
3
Abgasleitung
4
Bedienelement
5
Dosierpumpe
6
Tankentnehmer
Komfortzubehör
7
Vorwahluhr 3-Zeiten
Ident.-Nr. 776 778
Printed in Germany
1
6
5
1.5/9408
Druck: Steffen
Einbauvorschlag
EuroCargo
Dieser Einbauvorschlag gilt
für alle Fahrzeuge, bei denen der
beschriebene Einbauort nicht
durch andere Bauteile belegt ist.
1
Spezialwerkzeug
Schälbohrer ø 10-30 mm
© Webasto Thermosysteme GmbH Germany
loading

Verwandte Anleitungen für Webasto Air Top 2000

Inhaltszusammenfassung für Webasto Air Top 2000

  • Seite 1 Luft-Heizgerät Air Top 2000 - 24V Einbauvorschlag EuroCargo Dieser Einbauvorschlag gilt für alle Fahrzeuge, bei denen der beschriebene Einbauort nicht durch andere Bauteile belegt ist. Bezeichnung Spezialwerkzeug Heizgerät Air Top 2000 Schälbohrer ø 10-30 mm Brennluftansaugleitung Abgasleitung Bedienelement Dosierpumpe Tankentnehmer Komfortzubehör...
  • Seite 2 Air Top 2000 IVECO EuroCargo Einbauschema Vorwahluhr 3-Zeiten: Komfortzubehör Brennstoffilter: Option...
  • Seite 3 Je nach Version und Ausstattung des Fahrzeuges können beim Einbau Änderungen gegenüber dieser Einbauanleitung notwendig werden. In jedem Fall sind jedoch die Vorschriften der “Einbauanweisung” und “Betriebsanweisung” Air Top 2000 zu befolgen. Die entsprechenden Regeln der Technik sind beim Einbau einzuhalten.
  • Seite 4 Air Top 2000 IVECO EuroCargo Allgemeine Hinweise - Blanke Karrosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- bindern sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnitte- ner Kraftstoffschlauch) versehen...
  • Seite 5 IVECO EuroCargo Air Top 2000 Heizluftführung - Zwei Bohrungen zur Befestigung der Ausströmer- konsole gemäß Bild 5 in Sitzkonsole bohren - Ausströmerkonsole mit zwei 6kt Blechschrauben 5,5x25 und Distanzscheiben an der Sitzkonsole befestigen - Luftführungsschlauch am Heizgerät Heizluftaustritt aufstecken und mit Schlauchschelle befestigen - Luftführungsschlauch am Ausströmer aufstecken...
  • Seite 6 Air Top 2000 IVECO EuroCargo Brennstoffentnahme Tankentnehmer Einbau Tankentnehmer, siehe Einbauanweisung! - Tankarmatur ausbauen - Bohrung ø 8,5 mm zwischen Kraftstoffanschlüsse in Tankarmatur bohren - Tankentnehmer (8/1) einsetzen und ablängen (Abstand min. 25 mm beachten! Siehe Einbauan- weisung) - Tankarmatur einbauen...
  • Seite 7 IVECO EuroCargo Air Top 2000 Dosierpumpe HINWEIS: Einbaulage der Dosierpumpe beachten, siehe "Einbauanweisung" - Dosierpumpe (11/2) an der Innenseite des Rah- menlängsträgers in Höhe des Kraftstofftanks mit einer Rohrschelle gummiert (11/4), Scheibe, Fe- derring und Mutter an vorhandener Bohrung befe-...
  • Seite 8 - Stecker des Kabelbaums an Bedienelement an- stecken und Blende einsetzen Vorwahluhr: - Der Anschluß der 3-Zeiten Vorwahluhr erfolgt ge- mäß Bedienungsanweisung (Vorwahluhr) oder Ein- bauanweisung (Air Top 2000) Sicherung: - Abdeckung der Zentralelektrik abnehmen, Befesti- gungsschrauben lösen und Sicherungs- und Re- laisträger herausklappen HINWEIS: Sicherungsleiste und Steckplatz für Sicherung ent-...
