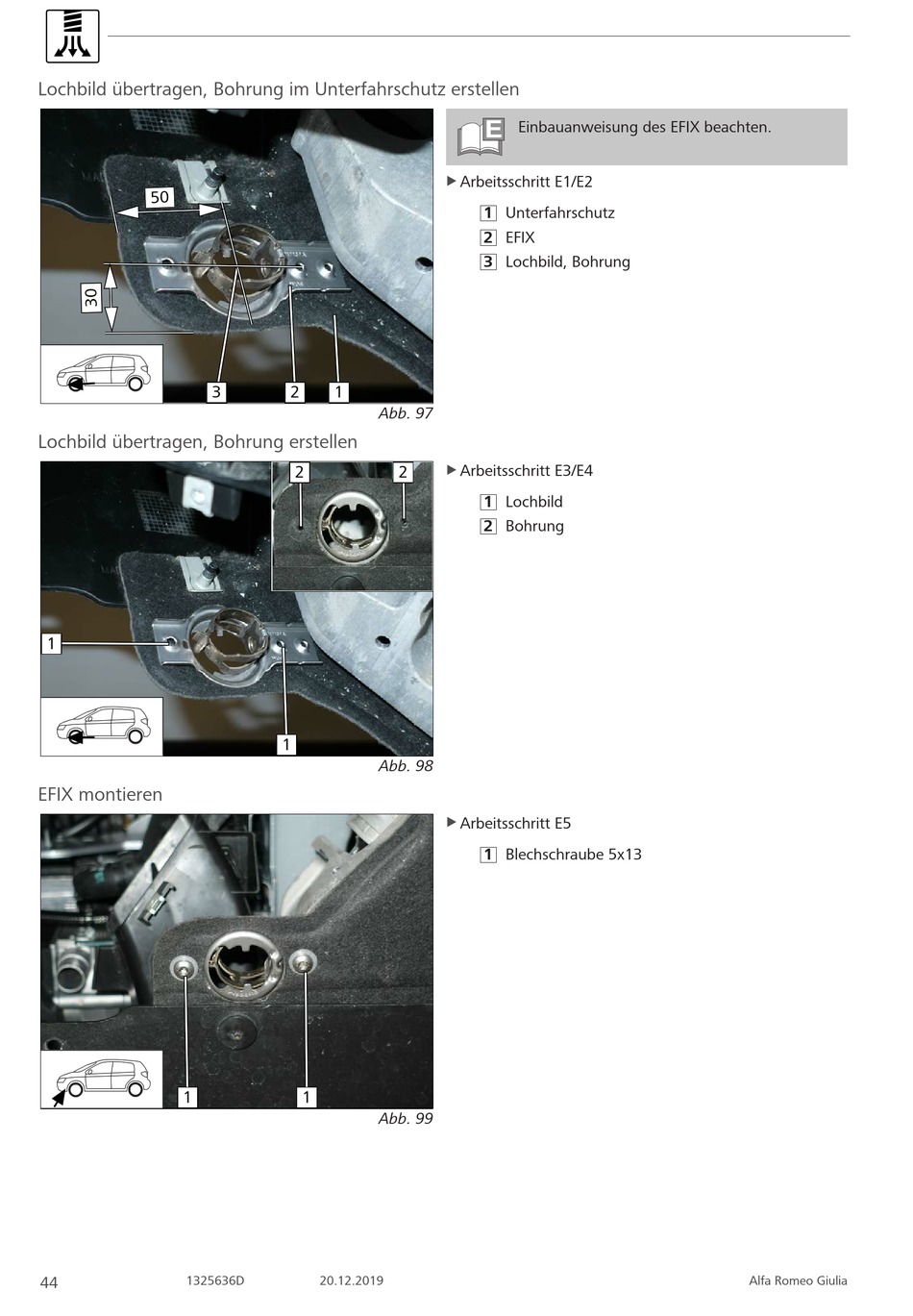

Lochbild übertragen, Bohrung im Unterfahrschutz erstellen
Lochbild übertragen, Bohrung erstellen
1
EFIX montieren
1
1325636D
44
3
2
1
Abb. 97
2
1
Abb. 98
1
Abb. 99
20.12.2019
E
Einbauanweisung des EFIX beachten.
F
Arbeitsschritt E1/E2
u
1 Unterfahrschutz
2 EFIX
3 Lochbild, Bohrung
u
Arbeitsschritt E3/E4
2
1 Lochbild
2 Bohrung
Arbeitsschritt E5
u
1 Blechschraube 5x13
Alfa Romeo Giulia
