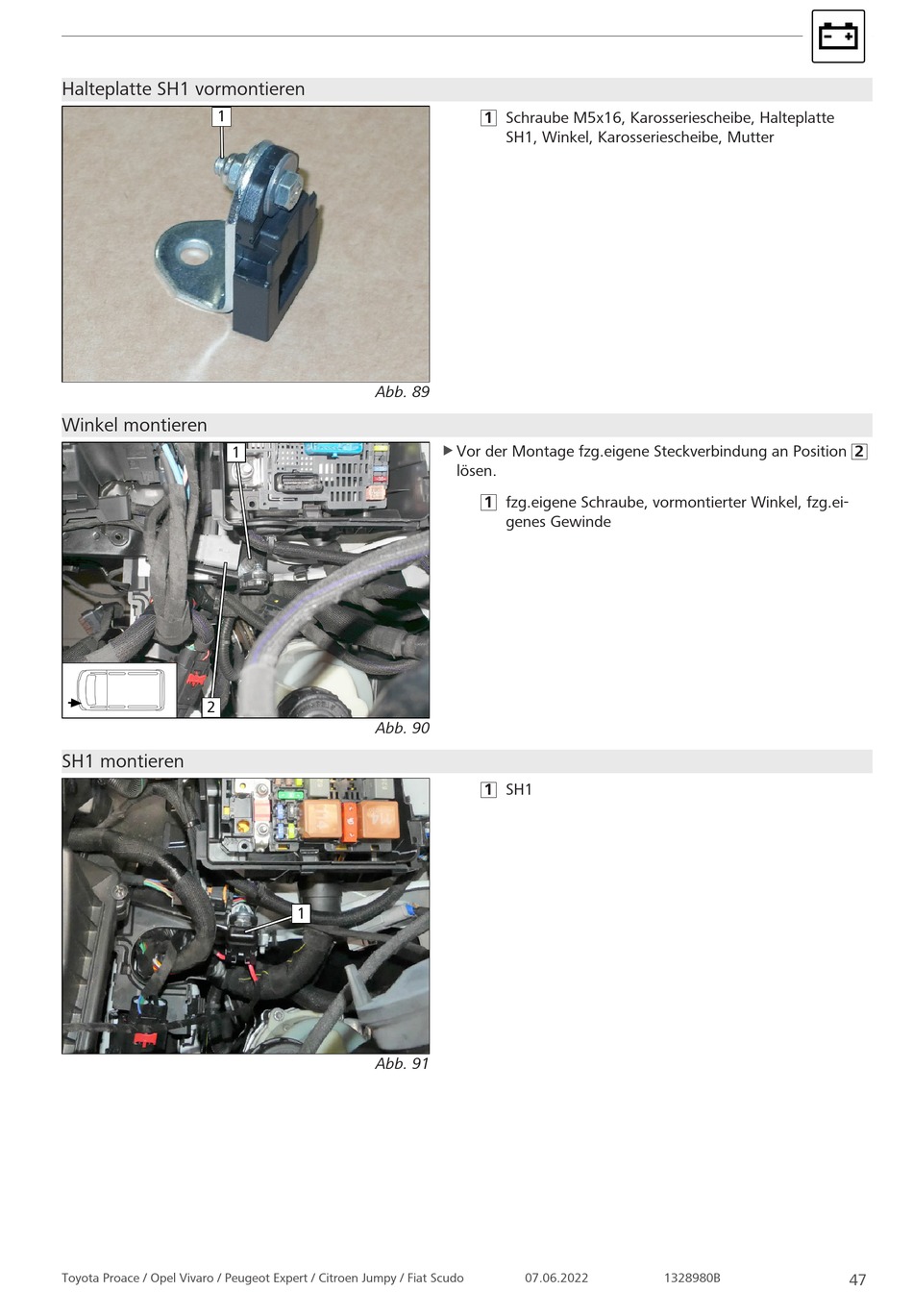

Halteplatte SH1 vormontieren
1
Winkel montieren
1
2
SH1 montieren
Toyota Proace / Opel Vivaro / Peugeot Expert / Citroen Jumpy / Fiat Scudo
Abb. 89
u
Vor der Montage fzg.eigene Steckverbindung an Position 2
lösen.
Abb. 90
1
Abb. 91
1 Schraube M5x16, Karosseriescheibe, Halteplatte
SH1, Winkel, Karosseriescheibe, Mutter
1 fzg.eigene Schraube, vormontierter Winkel, fzg.ei-
genes Gewinde
1 SH1
07.06.2022
1328980B
47
