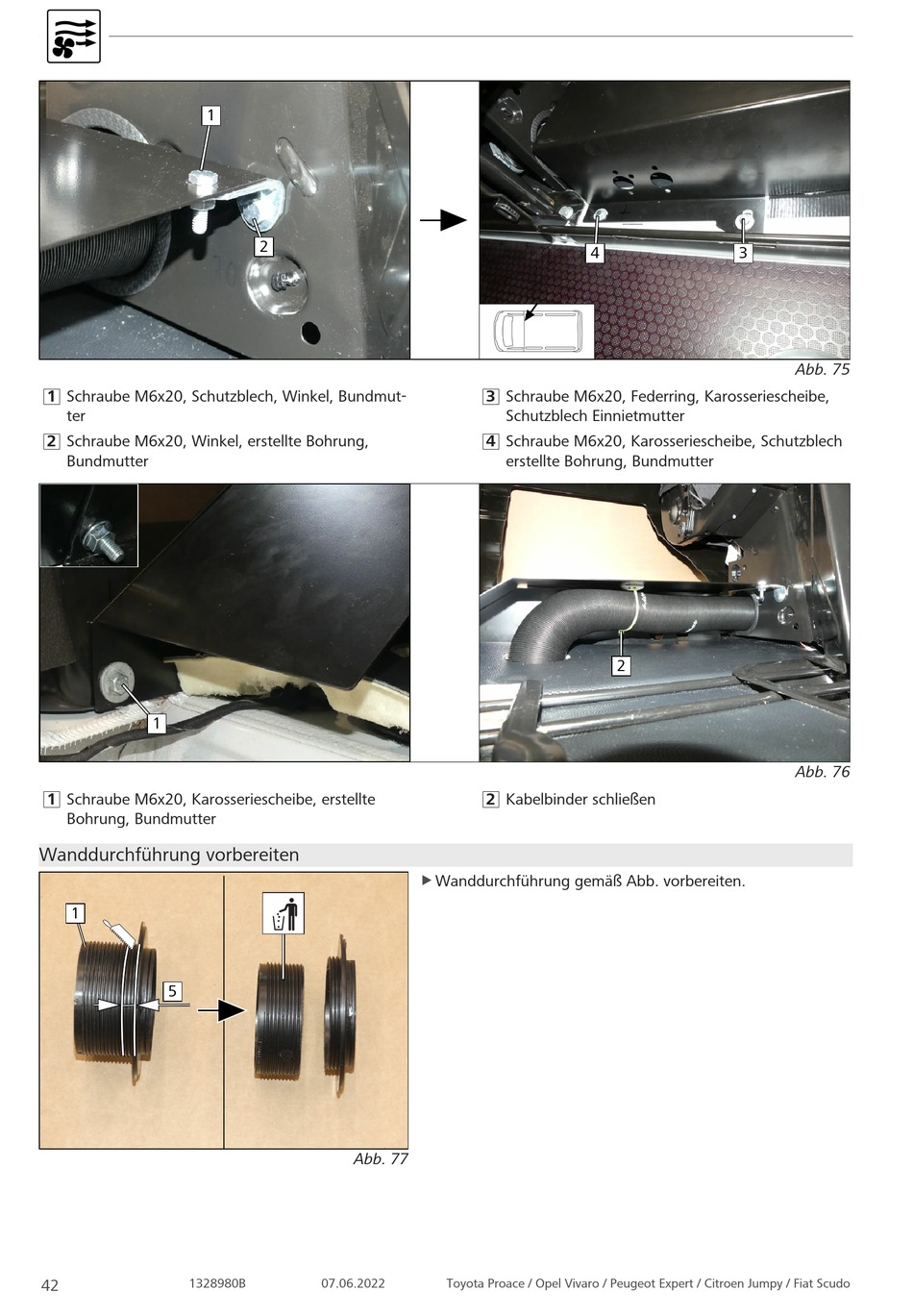

Webasto AT 2000STC Einbaudokumentation Seite 42

1
1 Schraube M6x20, Schutzblech, Winkel, Bundmut-
ter
2 Schraube M6x20, Winkel, erstellte Bohrung,
Bundmutter
1
1 Schraube M6x20, Karosseriescheibe, erstellte
Bohrung, Bundmutter
Wanddurchführung vorbereiten
1
5
1328980B
42
2
u
Abb. 77
07.06.2022
4
3 Schraube M6x20, Federring, Karosseriescheibe,
Schutzblech Einnietmutter
4 Schraube M6x20, Karosseriescheibe, Schutzblech
erstellte Bohrung, Bundmutter
2 Kabelbinder schließen
Wanddurchführung gemäß Abb. vorbereiten.
Toyota Proace / Opel Vivaro / Peugeot Expert / Citroen Jumpy / Fiat Scudo
3
2
Abb. 75
Abb. 76
