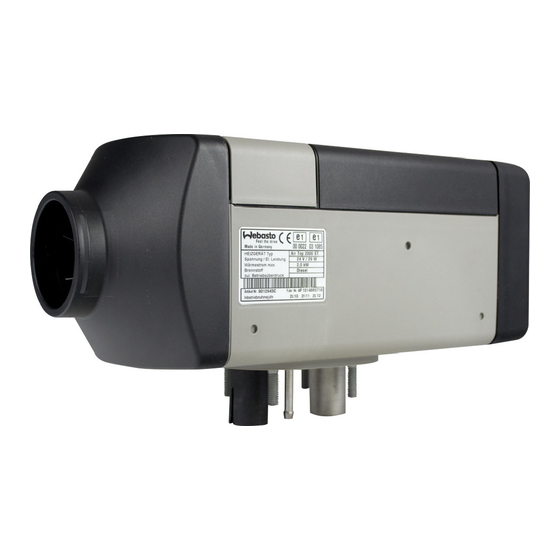

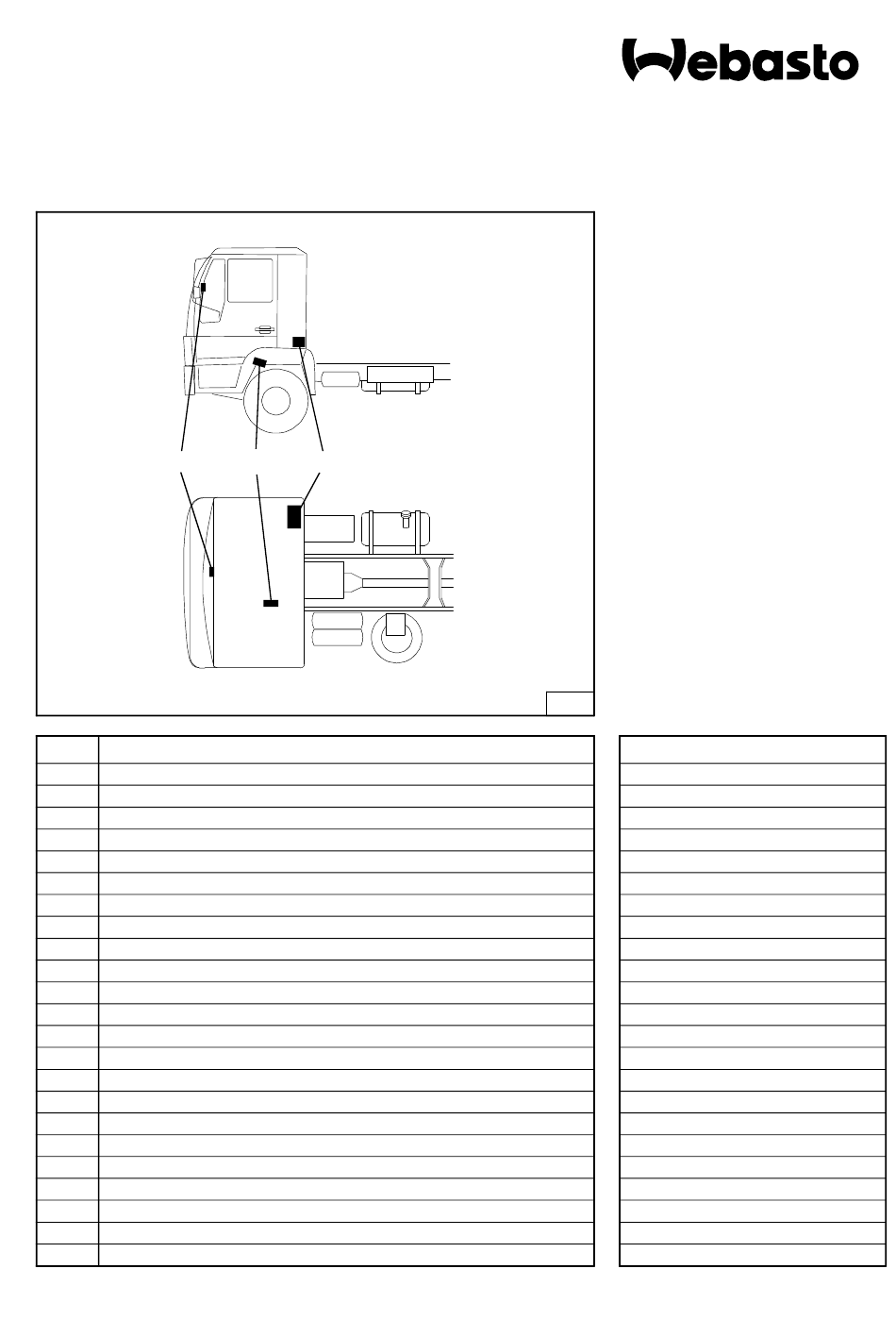

Luft-Heizgerät
Air Top 2000 - 24V
2
Pos
Bezeichnung
1
Heizgerät Air Top 2000
2
Bedienelement
3
Dosierpumpe
4
Abgasanlage
5
Komfortzubehör
Vorwahluhr 3-Zeiten
Ident.-Nr. 776 920
Printed in Germany
3
1
1.5/9507
Druck: Steffen
Einbauvorschlag
MAN
L2000
Nahverkehr
Nahverkehr verlängert
Dieser Einbauvorschlag gilt
für die Fahrzeuge bei denen
der beschriebene Einbauort
nicht durch andere Bauteile
belegt ist.
1
Spezialwerkzeug
Schälbohrer 10-30 mm
© Webasto Thermosysteme GmbH Germany
Werbung
Verwandte Anleitungen für Webasto Air Top 2000
Inhaltszusammenfassung für Webasto Air Top 2000
- Seite 1 Luft-Heizgerät Air Top 2000 - 24V Einbauvorschlag L2000 Nahverkehr Nahverkehr verlängert Dieser Einbauvorschlag gilt für die Fahrzeuge bei denen der beschriebene Einbauort nicht durch andere Bauteile belegt ist. Bezeichnung Spezialwerkzeug Heizgerät Air Top 2000 Schälbohrer 10-30 mm Bedienelement Dosierpumpe Abgasanlage Komfortzubehör...
-
Seite 2: Allgemeines Einbauschema
Air Top 2000 Allgemeines Einbauschema Vorwahluhr: Komfortzubehör Nicht bei TRS! Brennstoffilter: Option... - Seite 3 Je nach Version und Ausstattung des Fahrzeuges können beim Einbau Änderungen gegenüber diesem Einbauvorschlag notwendig werden. In jedem Fall sind jedoch die Vorschriften der “Einbauanweisung” und “Betriebsanweisung” Air Top 2000 zu befolgen. Die entsprechenden Regeln der Technik sind beim Einbau einzuhalten.
- Seite 4 Air Top 2000 Allgemeine Hinweise - Blanke Karosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- bindern sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnitte- ner Kraftstoffschlauch) versehen Vorarbeiten...
- Seite 5 Air Top 2000 Einbau: Kurzes Fahrerhaus - Bohrschablone (siehe Einbauanweisung) gemäß Bild 4 auflegen (Bohrung für Brennluft ist Bezugs- punkt) und Lochbild auf Bodenblech übertragen Langes Fahrerhaus Trennkante Karosserieblech - Bohrschablone (siehe Einbauanweisung) gemäß Bild 5 auflegen (Bohrung für Brennluft ist Bezugs- punkt) und Lochbild auf Bodenblech übertragen...
- Seite 6 Air Top 2000 Brennstoffentnahme Die Brennstoffentnahme erfolgt an der Kraftstoff- handpumpe - Hohlschraube an der Handpumpe (8/1) abschrau- ben und durch Doppelhohlschraube mit Ringstück (8/2) ersetzen HINWEIS: Neue Dichtringe (3x) verwenden! Darstellung in Bild 8 ohne Brennstoffilter! - Zwei Schlauchstücke auf Brennstoffilter (Option) aufstecken und mit Schlauchschellen befestigen - Auf Durchflußrichtung achten und Schlauchstück...
- Seite 7 Air Top 2000 Verlegen Brennstoffleitung und Kabelbaum ACHTUNG: Brennstoffleitung so verlegen, daß sie gegen Stein- schlag geschützt ist! Im Bereich der Abgasanlage Brennstoffleitung mit Wärmeschutzschlauch versehen! An scharfen Kanten Brennstoffleitung und Kabel- baum mit Scheuerschutz versehen! - Brennstoffleitung zusammen mit dem Kabelbaum der Dosierpumpe am Längsträger innen zum Dreh-...
- Seite 8 Air Top 2000 Brennluftansaugleitung / Abgasleitung - Anschlußleitung der Dosierpumpe durch Nut im Brennluftansaugstutzen führen (siehe Bild 9) - Brennluftansaugleitung (10/1) auf 400 mm ablän- gen und mit Schlauchschelle am Brennluftansaug- stutzen befestigen - Brennluftansaugleitung gemäß Bild 10 verlegen und mit Kabelbindern fixieren - Endhülse (10/2) auf Brennluftansaugleitung auf-...
- Seite 9 Air Top 2000 Elektrische Verbindungen HINWEIS: Elektrische Verbindungen zwischen Heizgerät, Do- sierpumpe, Sicherungshalter, Bedienelement und Vorwahluhr gemäß dem entsprechenden Schaltplan in der Betriebs- und Einbauanweisung herstellen! - Kabelbaum am Heizgerät montieren - Kabelbaum vom Heizgerät zum Einbauort Bedien- element, Vorwahluhr und zur Zentralelektrik führen...
- Seite 10 Air Top 2000 Heizluftführung Kurzes Fahrerhaus - Bodenbelag im Bereich des Heizgeräts ausschnei- den und wieder anbringen - Heizluftkrümmer (14/3) Heizgerät Heiz- luftaustritt aufstecken und mit Blechschraube 4,8x3 sichern - Heizluftkrümmer (14/1) am Heizluftkrümmer (14/3) aufclipsen - Schutzgitter (14/2) einclipsen - Bohrung ø...
- Seite 11 Air Top 2000 Abschließende Arbeiten und Erstinbetriebnahme • Demontierte Teile in umgekehrter Reihenfolge wieder montieren • Alle Schlauchleitungen, Schlauch- und Rohrschellen sowie alle elektrischen Anschlüsse auf festen Sitz prüfen • Alle losen Leitungen mit Kabelbindern sichern • Heizgerätekomponenten mit Korrosionsschutzwachs (Tectyl 100K Bestell Nr. 111329) einsprühen •...
