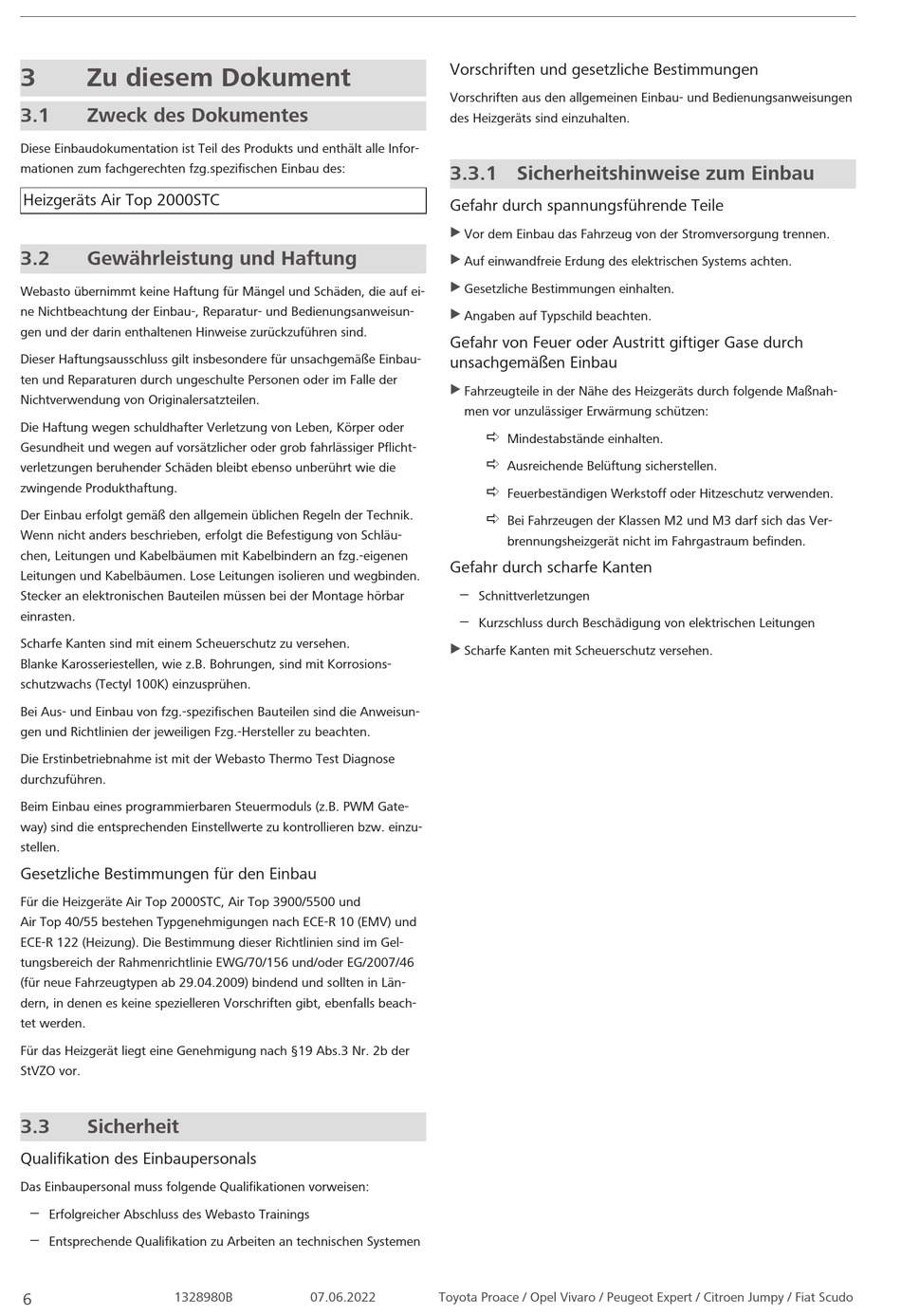

Webasto AT 2000STC Einbaudokumentation Seite 6

3 Zu diesem Dokument
3.1 Zweck des Dokumentes
Diese Einbaudokumentation ist Teil des Produkts und enthält alle Infor-
mationen zum fachgerechten fzg.spezifischen Einbau des:
Heizgeräts Air Top 2000STC
3.2 Gewährleistung und Haftung
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf ei-
ne Nichtbeachtung der Einbau-, Reparatur- und Bedienungsanweisun-
gen und der darin enthaltenen Hinweise zurückzuführen sind.
Dieser Haftungsausschluss gilt insbesondere für unsachgemäße Einbau-
ten und Reparaturen durch ungeschulte Personen oder im Falle der
Nichtverwendung von Originalersatzteilen.
Die Haftung wegen schuldhafter Verletzung von Leben, Körper oder
Gesundheit und wegen auf vorsätzlicher oder grob fahrlässiger Pflicht-
verletzungen beruhender Schäden bleibt ebenso unberührt wie die
zwingende Produkthaftung.
Der Einbau erfolgt gemäß den allgemein üblichen Regeln der Technik.
Wenn nicht anders beschrieben, erfolgt die Befestigung von Schläu-
chen, Leitungen und Kabelbäumen mit Kabelbindern an fzg.-eigenen
Leitungen und Kabelbäumen. Lose Leitungen isolieren und wegbinden.
Stecker an elektronischen Bauteilen müssen bei der Montage hörbar
einrasten.
Scharfe Kanten sind mit einem Scheuerschutz zu versehen.
Blanke Karosseriestellen, wie z.B. Bohrungen, sind mit Korrosions-
schutzwachs (Tectyl 100K) einzusprühen.
Bei Aus- und Einbau von fzg.-spezifischen Bauteilen sind die Anweisun-
gen und Richtlinien der jeweiligen Fzg.-Hersteller zu beachten.
Die Erstinbetriebnahme ist mit der Webasto Thermo Test Diagnose
durchzuführen.
Beim Einbau eines programmierbaren Steuermoduls (z.B. PWM Gate-
way) sind die entsprechenden Einstellwerte zu kontrollieren bzw. einzu-
stellen.
Gesetzliche Bestimmungen für den Einbau
Für die Heizgeräte Air Top 2000STC, Air Top 3900/5500 und
Air Top 40/55 bestehen Typgenehmigungen nach ECE-R 10 (EMV) und
ECE-R 122 (Heizung). Die Bestimmung dieser Richtlinien sind im Gel-
tungsbereich der Rahmenrichtlinie EWG/70/156 und/oder EG/2007/46
(für neue Fahrzeugtypen ab 29.04.2009) bindend und sollten in Län-
dern, in denen es keine spezielleren Vorschriften gibt, ebenfalls beach-
tet werden.
Für das Heizgerät liegt eine Genehmigung nach §19 Abs.3 Nr. 2b der
StVZO vor.
3.3 Sicherheit
Qualifikation des Einbaupersonals
Das Einbaupersonal muss folgende Qualifikationen vorweisen:
–
Erfolgreicher Abschluss des Webasto Trainings
–
Entsprechende Qualifikation zu Arbeiten an technischen Systemen
1328980B
6
Vorschriften und gesetzliche Bestimmungen
Vorschriften aus den allgemeinen Einbau- und Bedienungsanweisungen
des Heizgeräts sind einzuhalten.
3.3.1 Sicherheitshinweise zum Einbau
Gefahr durch spannungsführende Teile
u
Vor dem Einbau das Fahrzeug von der Stromversorgung trennen.
u
Auf einwandfreie Erdung des elektrischen Systems achten.
u
Gesetzliche Bestimmungen einhalten.
u
Angaben auf Typschild beachten.
Gefahr von Feuer oder Austritt giftiger Gase durch
unsachgemäßen Einbau
u
Fahrzeugteile in der Nähe des Heizgeräts durch folgende Maßnah-
men vor unzulässiger Erwärmung schützen:
Gefahr durch scharfe Kanten
–
Schnittverletzungen
–
Kurzschluss durch Beschädigung von elektrischen Leitungen
u
Scharfe Kanten mit Scheuerschutz versehen.
07.06.2022 Toyota Proace / Opel Vivaro / Peugeot Expert / Citroen Jumpy / Fiat Scudo
ð
Mindestabstände einhalten.
ð
Ausreichende Belüftung sicherstellen.
ð
Feuerbeständigen Werkstoff oder Hitzeschutz verwenden.
ð
Bei Fahrzeugen der Klassen M2 und M3 darf sich das Ver-
brennungsheizgerät nicht im Fahrgastraum befinden.
