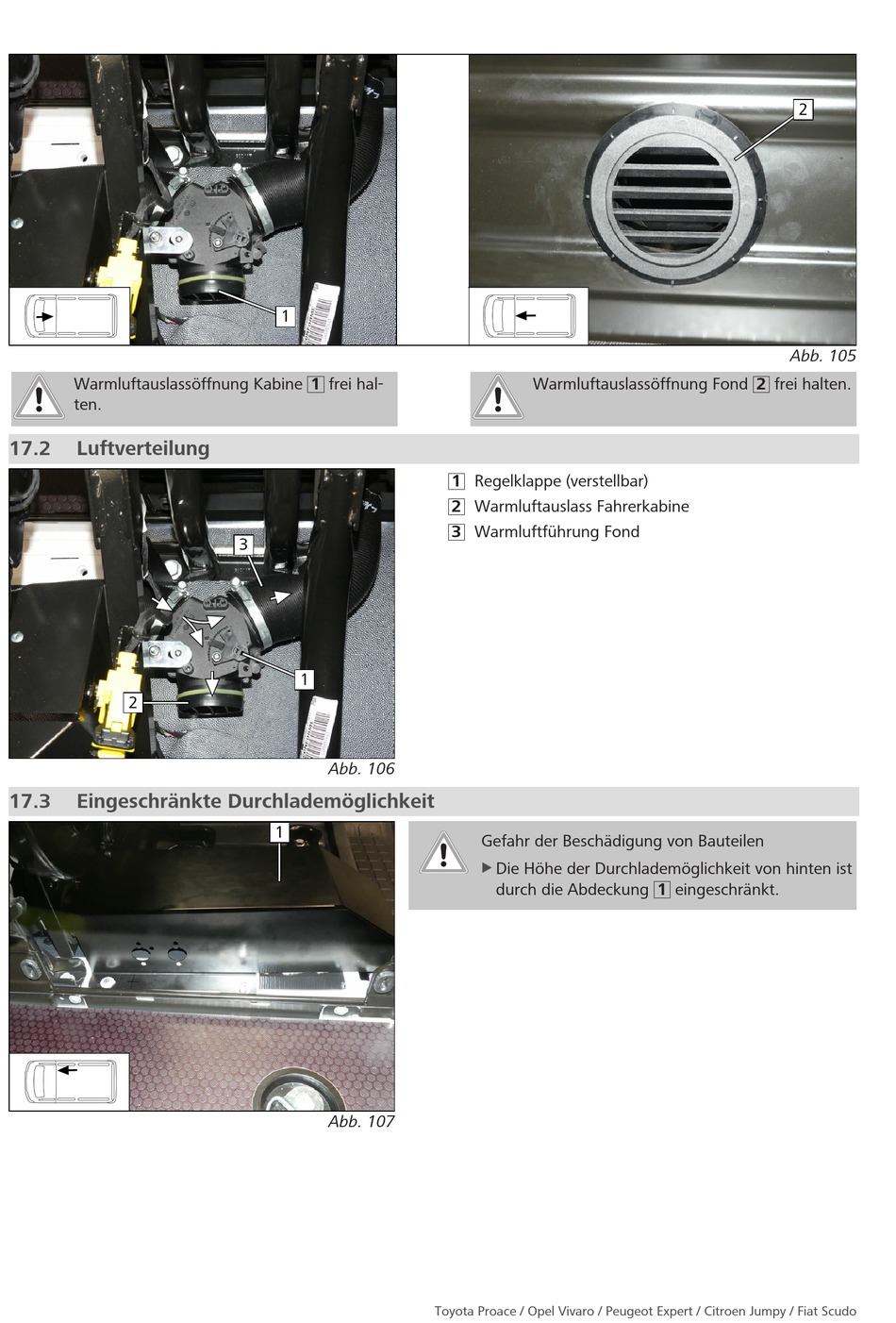

Webasto AT 2000STC Einbaudokumentation Seite 58

Warmluftauslassöffnung Kabine 1 frei hal-
ten.
17.2 Luftverteilung
2
17.3 Eingeschränkte Durchlademöglichkeit
1
3
1
Abb. 106
1
Abb. 107
Warmluftauslassöffnung Fond 2 frei halten.
1 Regelklappe (verstellbar)
2 Warmluftauslass Fahrerkabine
3 Warmluftführung Fond
Gefahr der Beschädigung von Bauteilen
Die Höhe der Durchlademöglichkeit von hinten ist
u
durch die Abdeckung 1 eingeschränkt.
Toyota Proace / Opel Vivaro / Peugeot Expert / Citroen Jumpy / Fiat Scudo
2
Abb. 105
