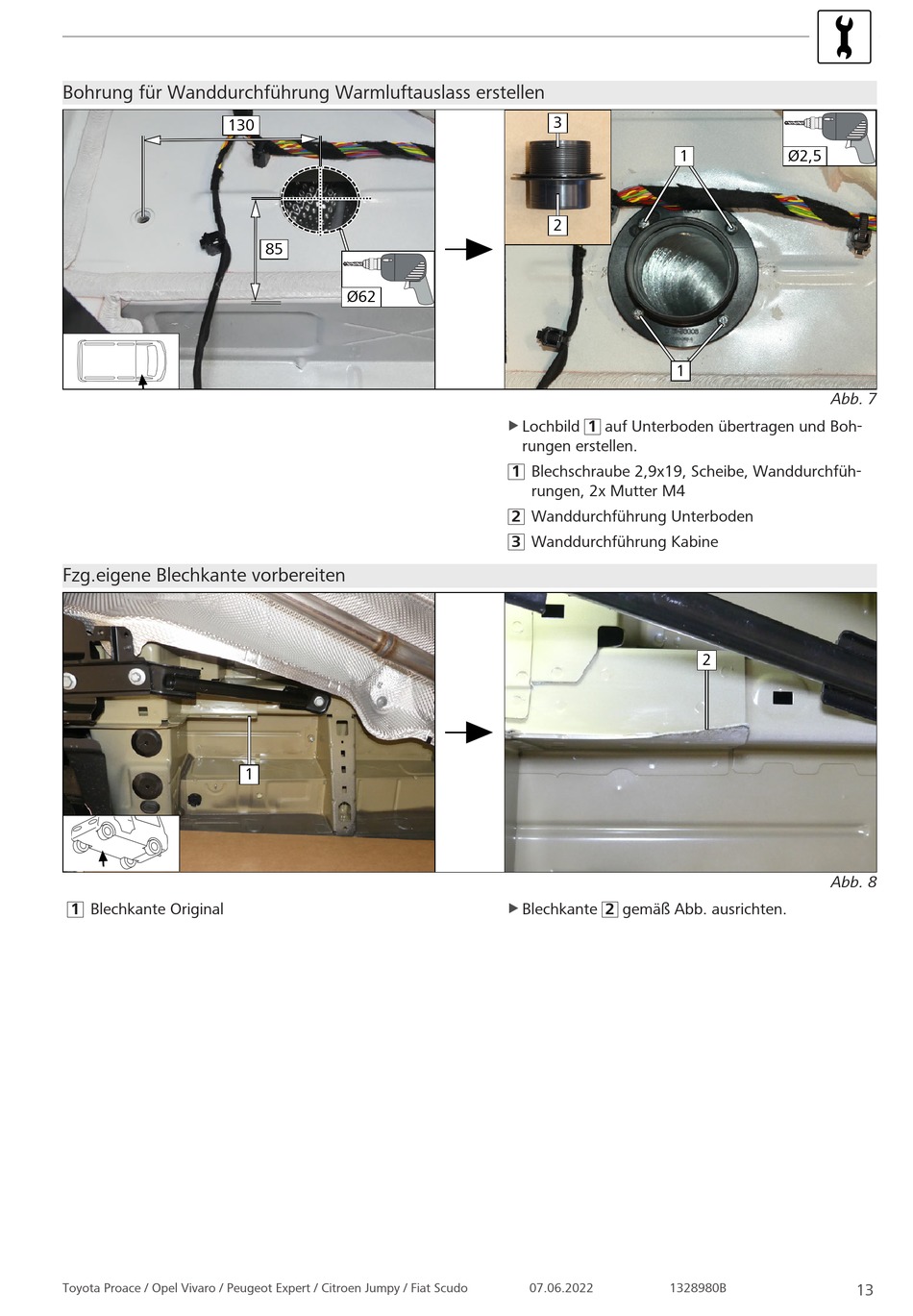

Bohrung für Wanddurchführung Warmluftauslass erstellen
130
Fzg.eigene Blechkante vorbereiten
1 Blechkante Original
Toyota Proace / Opel Vivaro / Peugeot Expert / Citroen Jumpy / Fiat Scudo
85
Ø62
1
3
1
2
1
Lochbild 1 auf Unterboden übertragen und Boh-
u
rungen erstellen.
1 Blechschraube 2,9x19, Scheibe, Wanddurchfüh-
rungen, 2x Mutter M4
2 Wanddurchführung Unterboden
3 Wanddurchführung Kabine
Blechkante 2 gemäß Abb. ausrichten.
