K
Luft-Heizgerät

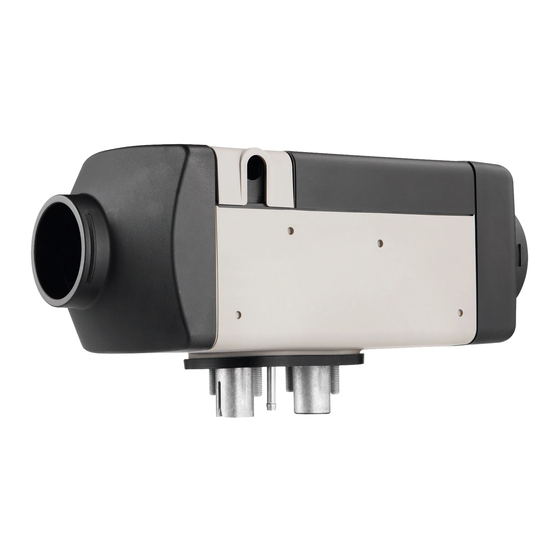

Luftheizung Air Top 2000 STC Diesel
Einbaudokumentation
VW T5 / T6
Gültigkeit
Hersteller
VW
VW
VW
T5 ab Modell 2004
T6 ab Modell 2016
Linkslenker
geprüfte Ausstattungen:
nicht geprüft:
Ausschluss:
Gesamteinbauzeit:
Ident.-Nr.: 1324280E
Handelsbezeichnung
T5 Transporter
T5 Bus
T6 Bus
Transporter
Bus
Innenraumüberwachung
Ausstattungsvariante Luftfederung
ca. 6,5 Stunden
Stand: 17.03.2020
E
1
00 0126
Typ
EG-BE-Nr. / ABE
7H
L 148
7H
e1 * 2007 /46 * 0130
7HC
e1 * 2001 / 116 * 0220
© Webasto Thermo & Comfort SE
Werbung
Verwandte Anleitungen für Webasto Air Top 2000 STC Diesel
Inhaltszusammenfassung für Webasto Air Top 2000 STC Diesel
- Seite 1 Luft-Heizgerät Luftheizung Air Top 2000 STC Diesel 00 0126 Einbaudokumentation VW T5 / T6 Gültigkeit Hersteller Handelsbezeichnung EG-BE-Nr. / ABE T5 Transporter L 148 T5 Bus e1 * 2007 /46 * 0130 T6 Bus e1 * 2001 / 116 * 0220...
- Seite 2 VW T5 / T6 Erforderliche Bauteile Basis: Basislieferumfang Air Top 2000 STC Diesel gemäß Preisliste • Einbaukit VW T5 / T6 2004 Diesel 1324279B • Der Einbaukit beinhaltet nur den Halter mit Befestigungsteilen! Die erforderlichen Luftführungsteile sind entsprechend dem Kundenauftrag aus dem Webasto- Zubehörkatalog optional zu bestellen!
- Seite 3 Die Gesamteinbauzeit beinhaltet die Zeiten für die Montage und Demontage der fahrzeugspezifischen Bauteile, die heizungsspezifischen Einbauzeiten und alle anderen Zeiten für Tätigkeiten die zur Systemintegration und Erstinbe- triebnahme des Heizgerätes notwendig sind. Bei abweichenden Fahrzeugausstattungen kann die Gesamteinbauzeit variieren. Ident.-Nr.: 1324280E Stand: 17.03.2020 © Webasto Thermo & Comfort SE...
- Seite 4 Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verlet- zungen hervorgerufen werden. Beginn des Auszuges. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsyste- ANHANG VII men bedarf es eines speziellen Firmentrainings, technischer Dokumen- tation, Spezialwerkzeuge und einer Spezialausrüstung.
- Seite 5 • Automatische Abisolierzange 0,2 - 6mm² • Crimpzange für Kabelschuh / Flachstecker 0,5 - 6mm² • Einnietmutternzange • Tieflochmarker • Webasto Thermo Test Diagnose mit aktueller Software Maßangaben • Alle Maßangaben in mm Anzugsdrehmomente • Anzugsdrehmoment Heizgerätemuttern M6 = 6Nm +1Nm! •...
- Seite 6 • Untere Armaturenbrettverkleidung Fahrerseite ausbauen Heizgerät • Die nicht zutreffenden Jahreszahlen auf Typ- und Duplikatschild entfernen • Duplikatschild (Typschild) an geeigneter Stelle im Motorraum sichtbar anbringen Einbauort Heizgerät 1 Heizgerät Einbauort Ident.-Nr.: 1324280E Stand: 17.03.2020 © Webasto Thermo & Comfort SE...
- Seite 7 Einnietmut- tern mon- tieren Heizgerät vorbereiten 1 Heizgerät 2 Fußdichtung aufstecken 3 Schutzgitter (bei Frischluftbetrieb) Heizgerät vorbereiten Bei Frischluftbetrieb ist ein Unterfahrschutz (wenn nicht vorhanden, siehe erforderliche Bauteile) zwingend erforderlich! Ident.-Nr.: 1324280E Stand: 17.03.2020 © Webasto Thermo & Comfort SE...
- Seite 8 Halter 1 befestigen! 2 Karosseriescheibe, Bundmutter [je 4x] 3 Kantenschutz 70 [2x] Halter montieren 1 Kraftstoffleitung, Schlauchstück, Schlauchschelle Ø 10 [2x] 2 Federbandschelle Ø 25 3 Brennluftleitung 4 Brennluftschalldämpfer Leitungen montieren Ident.-Nr.: 1324280E Stand: 17.03.2020 © Webasto Thermo & Comfort SE...
- Seite 9 2 Rohrschelle, Distanzhülse 10, Schraube M6x20, Bundmutter 3 Schlauchklemme Leitungen montieren Heizgerät einbauen 1 Schraube M6x20, Federring, Karosseriescheibe [je 2x] Heizgerät montieren 1 Schraube M6x20, Federring, Karosseriescheibe [je 2x] Heizgerät montieren Ident.-Nr.: 1324280E Stand: 17.03.2020 © Webasto Thermo & Comfort SE...
- Seite 10 VW T5 / T6 Brennluft Schaumstoffunterlage 1 als Klapperschutz aufkleben! Einbauort vorbereiten 1 Brennluftschalldämpfer 2 Kabelbinder [2x] Brennluft- schall- dämpfer montieren Ident.-Nr.: 1324280E Stand: 17.03.2020 © Webasto Thermo & Comfort SE...
- Seite 11 3 Aufnahme Kraftstoffpumpe Kraftstoff- pumpe montieren Kabelbaum Kraftstoffpumpe 2 gemäß Abbil- dung ablängen und Steckhülsen 3 montieren. Stecker 1 bleibt montiert! 3 Steckhülse mit Einzeladerabdichtung [je 2x] Kabel- baum Kraft- stoffpumpe vorbereiten Ident.-Nr.: 1324280E Stand: 17.03.2020 © Webasto Thermo & Comfort SE...
- Seite 12 Tank und Tankarmatur 1 gemäß Hersteller- Kraftstoff- angaben ausbauen. Schablone 2 ausschnei- entnahme den und auflegen! 3 Lochbild übertragen, Bohrung Ø 6 Tankentnehmer 1 gemäß Schablone biegen und ablängen! Tankent- nehmer montieren Ident.-Nr.: 1324280E Stand: 17.03.2020 © Webasto Thermo & Comfort SE...
- Seite 13 Kraftstoff- entnahme 2 Scheibe Ø d = 18,0 als Schablone an markierter Kontur anlegen 3 Lochbild übertragen, Bohrung Ø 6 Tankentnehmer 1 gemäß Schablone biegen und ablängen! Tankent- nehmer einsetzen Ident.-Nr.: 1324280E Stand: 17.03.2020 © Webasto Thermo & Comfort SE...
- Seite 14 1 Tankarmatur Kraftstoff- 2 Scheibe Ø d = 24 als Schablone mit entnahme 2mm Abstand von Markierungen gemäß Abbildung auflegen 3 Lochbild 1 Bohrung Ø 6 Bohrung in Tankarmatur Ident.-Nr.: 1324280E Stand: 17.03.2020 © Webasto Thermo & Comfort SE...
- Seite 15 Tankarmatur 1 gemäß Herstellerangaben einbauen! 2 Kraftstoffleitung 3 Schlauchstück, Schelle Ø 10 [2x] Kraftstoff- leitung an- schließen Kraftstoffleitung 1 an fzg.eigenen Leitungen verlegen, mit Kabelbinder sichern. Tank gemäß Herstellerangaben montieren! Leitungen verlegen Ident.-Nr.: 1324280E Stand: 17.03.2020 © Webasto Thermo & Comfort SE...
- Seite 16 Kraftstoffentnahme 2 über den Tank nach vorn verlegen! Kraftstoff- leitung ver- legen Alle Fahrzeuge Kraftstoffleitung 3 in Wärmeschutzschlauch 2 einziehen und über Hitzeschutzblech 1 zur rechten Fahrzeugseite verlegen! Kraftstoff- leitung ver- legen Ident.-Nr.: 1324280E Stand: 17.03.2020 © Webasto Thermo & Comfort SE...
- Seite 17 3 Hitzeschutzblech Kraftstoff- leitung ver- legen Lage der Bauteile kontrollieren, wenn nötig korrigieren. Auf Freigängigkeit achten! 1 Kraftstoffleitung von Tankentnahme 2 Formschlauch 90°, Schelle Ø 10 [2x] Anschluss Kraftstoff- pumpe Ident.-Nr.: 1324280E Stand: 17.03.2020 © Webasto Thermo & Comfort SE...
- Seite 18 Für Verbau Abgasschalldämpfer Rohrschelle 1 demontieren! Rohrschelle demontieren Abgasleitung 1 trennen und Abgasschall- dämpfer 3 einsetzen! 2 Schlauchklemme [2x] 4 Schraube M6x20, Bundmutter 5 Winkel, Schraube M6x20, Bundmutter Abgas- schall- dämpfer montieren Ident.-Nr.: 1324280E Stand: 17.03.2020 © Webasto Thermo & Comfort SE...
- Seite 19 2 Schlauchschelle Ø 50-70 Adapter montieren Adapter in Bohrung einsetzen und mit Si- caflex einkleben. Kabelbaum Heizgerät und Bedienelement 2 durch Gummitülle 1 in den Innenraum verle- gen! Durchfüh- rung in den Innenraum Ident.-Nr.: 1324280E Stand: 17.03.2020 © Webasto Thermo & Comfort SE...
- Seite 20 VW T5 / T6 Doppelsitzbank und Trennwand Schema Flexrohr- verlegung Alle Schlauchschellen = Ø 50-70! 1 = Abdeckgitter [2x] 3 = Luftverteilerklappe! 2 = Adapter Ø 55x60! 4 = Ausströmer! Ident.-Nr.: 1324280E Stand: 17.03.2020 © Webasto Thermo & Comfort SE...
- Seite 21 Abbildung ablängen. Luftverteiler 3 einset- zen. Der Ausströmer ist so auszurichten, dass Anschluss Bedienteile (z.B. Handbremshebel) nicht mit heißer Luft angeströmt werden! Verlegung Flexrohr B, 2 Ausströmer C und D 4 Endkappe Ident.-Nr.: 1324280E Stand: 17.03.2020 © Webasto Thermo & Comfort SE...
- Seite 22 Doppelsitzbank ohne Trennwand Schema Flexrohr- verlegung Alle Schlauchschellen = Ø 50-70! 1 = Abdeckgitter 4 = Ausströmer Ø 60! 2 = Adapter Ø 55x60! 5 = Ausströmer Ø 55! 3 = Luftverteilerklappe! Ident.-Nr.: 1324280E Stand: 17.03.2020 © Webasto Thermo & Comfort SE...
- Seite 23 Ø 55 ablängen 1 Untergestell Doppelsitzbank 2 Bohrung Ø 55, Ausströmer montieren Ausströmer Fahrgastraum montieren 1 Untergestell Doppelsitzbank 2 Bohrung Ø 60, Ausströmer montieren Ausströmer Fahrerraum montieren Flex- schlauch B montieren Ident.-Nr.: 1324280E Stand: 17.03.2020 © Webasto Thermo & Comfort SE...
- Seite 24 1 Bohrung Ø 3,5; Blechschraube als Ver- drehschutz 2 Ausströmer Fahrerraum 3 Luftverteilerklappe Luftverteiler- klappe montieren 1 Ausströmer Fahrgastraum Flexrohr C anschließen 1 Abdeckung Stecker Abdeckung Stecker be- arbeiten 1 Abdeckung Stecker Abdeckung Stecker montieren Ident.-Nr.: 1324280E Stand: 17.03.2020 © Webasto Thermo & Comfort SE...
- Seite 25 Schutzgitter an Position 3 entfernen. Flexrohr 1 Ø 60 gemäß Abbildung ablängen und auf Ausströmer 3 aufstecken. Nach der Montage Durchführung an Position 2 mit Sicaflex ab- dichten! Ansaug- schlauch montieren Ident.-Nr.: 1324280E Stand: 17.03.2020 © Webasto Thermo & Comfort SE...
- Seite 26 2 Gummitülle Innenraum 2 Hauptsicherung (Kabelbaum Plusverlänge- 3 Plusleitung von Hauptsicherung F0 rung) F0 Schema Kabelbaum- verlegung Plusleitung Masseleitung 1 Plusleitung an Batterie- Pluspol 1 Massestützpunkt 2 Plusleitung zur Hauptsicherung F0 Ident.-Nr.: 1324280E Stand: 17.03.2020 © Webasto Thermo & Comfort SE...
- Seite 27 4-poliger Stecker MultiControl HD / Telestart / ThermoCall / Diagnose Anschlussleitung Kraftstoffpumpe 2-poliger Stecker Anschlussleitung Kraftstoffpumpe Kabelbaum Kraftstoffpumpe 2-poliger Stecker Kabelbaum Kraftstoffpumpe 2-poliger Stecker Kraftstoffpumpe Kraftstoffpumpe Raumtemperatursensor extern B4 2-poliger Stecker Raumtemperatursensor extern B4 Kabelfarben können variieren! Ident.-Nr.: 1324280E Stand: 17.03.2020 © Webasto Thermo & Comfort SE...
- Seite 28 2 Plusleitung Sicherungs- halter Innenraum vormontieren Plusleitung vom Sicherungshalter Innenraum mit Plusleitung von Hauptsicherung verbin- den! 1 Diagnosestecker 2 Kabelbaumverlängerung Stecker W-Bus Fußraumver- 3 Fußraumverkleidung unter Armaturen- kleidung brett positionieren positionieren Ident.-Nr.: 1324280E Stand: 17.03.2020 © Webasto Thermo & Comfort SE...
- Seite 29 VW T5 / T6 Option Drehwähler 1 Drehwähler Drehwähler montieren 1 Drehwähler Drehwähler montieren Option MultiControl HD 1 MultiControl HD mit Einbaurahmen MultiControl montieren 1 MultiControl HD mit Einbaurahmen MultiControl montieren Ident.-Nr.: 1324280E Stand: 17.03.2020 © Webasto Thermo & Comfort SE...
- Seite 30 2 Fzg.eigene Schraube 1 Antenne Antenne montieren Temperatursensor T100 HTM Temperatursensor 1 mit Kabelbinder an fzg.eigenem Kabelbaum befestigen! Temperatur- sensor montieren Empfänger 1 mit doppelseitigem Klebeband hinter Fußraummatte befestigen! Empfänger montieren Ident.-Nr.: 1324280E Stand: 17.03.2020 © Webasto Thermo & Comfort SE...
- Seite 31 VW T5 / T6 1 Antenne Antenne montieren Temperatursensor T100 HTM Temperatursensor 1 mit doppelseitigem Kle- beband befestigen! Temperatur- sensor montieren Ident.-Nr.: 1324280E Stand: 17.03.2020 © Webasto Thermo & Comfort SE...
- Seite 32 • Erstinbetriebnahme und Funktionsprüfung siehe Einbauanweisung Webasto Thermo & Comfort SE Postfach 1410 82199 Gilching Germany Internet: www.webasto.com Technical Extranet: http://dealers.webasto.com Nur innerhalb von Deutschland: Tel: 0395 5592 444 E-mail: technikcenter@webasto.com Ident.-Nr.: 1324280E Stand: 17.03.2020 © Webasto Thermo & Comfort SE...
- Seite 33 Schablone Tankarmatur T5 Ø 6mm 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Druckereinstellungen auf „randlos“ bzw. „Ränder mini- mieren“ und 100% von der normalen Größe! 100mm Ident.-Nr.: 1324280E Stand: 17.03.2020 © Webasto Thermo & Comfort SE...
- Seite 35 Schablone Tankentnehmer T5 Draufsicht 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Druckereinstellungen auf „randlos“ bzw. „Ränder mini- mieren“ und 100% von der normalen Größe! 100mm Ident.-Nr.: 1324280E Stand: 17.03.2020 © Webasto Thermo & Comfort SE...
- Seite 36 Schablone Tankentnehmer Variante 1 T6 Draufsicht 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Druckereinstellungen auf „randlos“ bzw. „Ränder mini- mieren“ und 100% von der normalen Größe! 100mm Ident.-Nr.: 1324280E Stand: 17.03.2020 © Webasto Thermo & Comfort SE...
- Seite 37 Schablone Tankentnehmer Variante 2 T6 Draufsicht 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Druckereinstellungen auf „randlos“ bzw. „Ränder mini- mieren“ und 100% von der normalen Größe! 100mm Ident.-Nr.: 1324280E Stand: 17.03.2020 © Webasto Thermo & Comfort SE...
- Seite 39 VW T5 / T6 Bedienungshinweise Bitte Seite entnehmen und der Fahrzeug- Bedienungsanleitung beifügen! Hinweis: Wir empfehlen die Heizzeit auf die Fahrzeit abzustimmen. Heizzeit = Fahrzeit Bei Fahrzeugen mit Innenraumüberwachung ist diese zusätzlich zu den Fahrzeugeinstellungen für den Heizvorgang zu deaktivieren. Hinweise für die Deaktivierung bitte der Betriebsanleitung des Fahrzeuges entnehmen! Hinweis zum Dauerheizbetrieb Wir empfehlen für die Nutzung des Heizgeräts im Dauerheizbetrieb den Einbau einer Zweitbatterie...
- Seite 40 VW T5 / T6 Stellung „A“ = Beheizung nur Laderaum Stellung „B“ = Beheizung nur Kabine 1 Schraube von Umlenkhebel Regelklappe Heizluft- regelung...
