Luft-Heizgeräte
Air Top 2000
Air Top 3500
Prüfzeichen ~~~S270/~~~S306
4

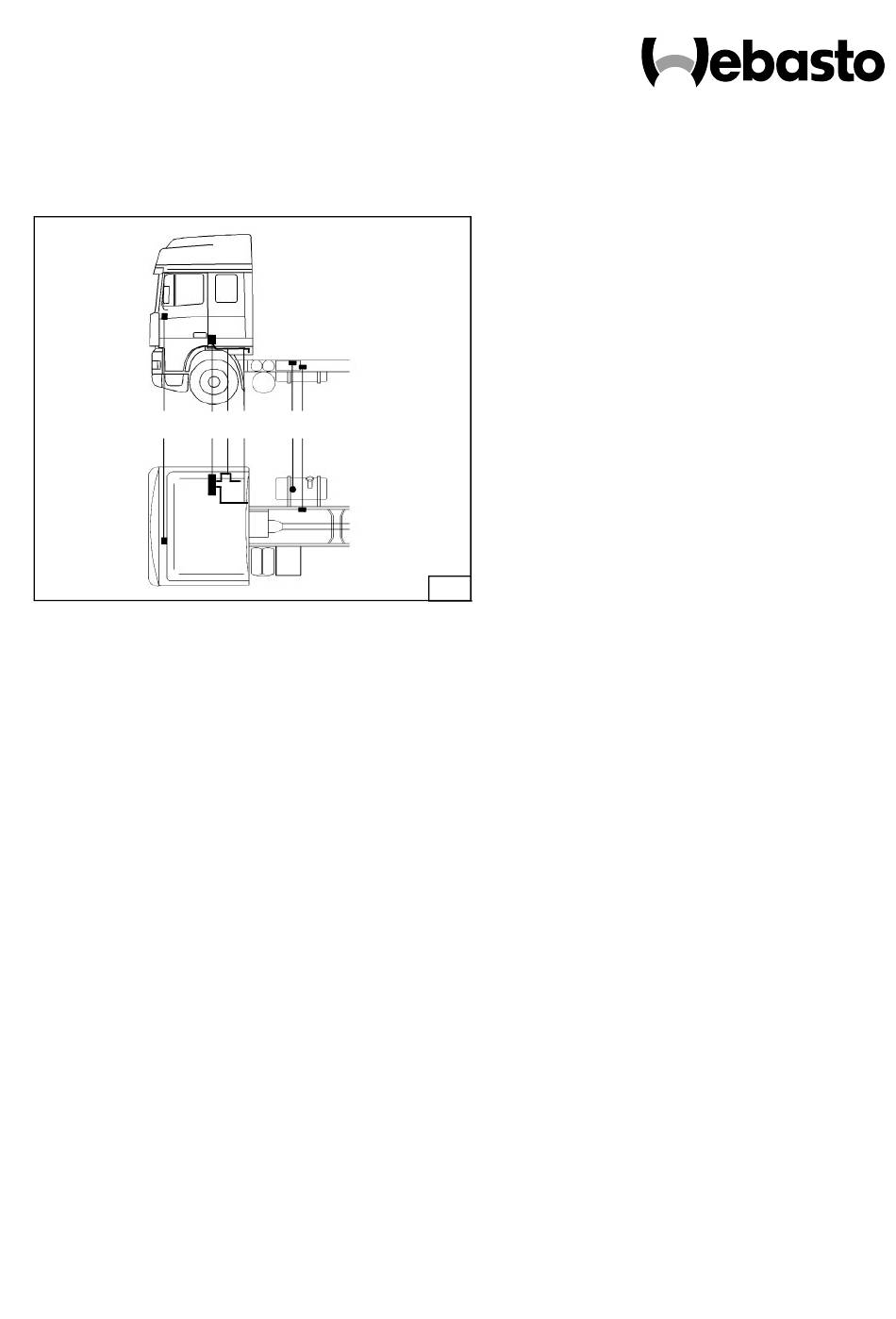

Legende zu Bild 1
1

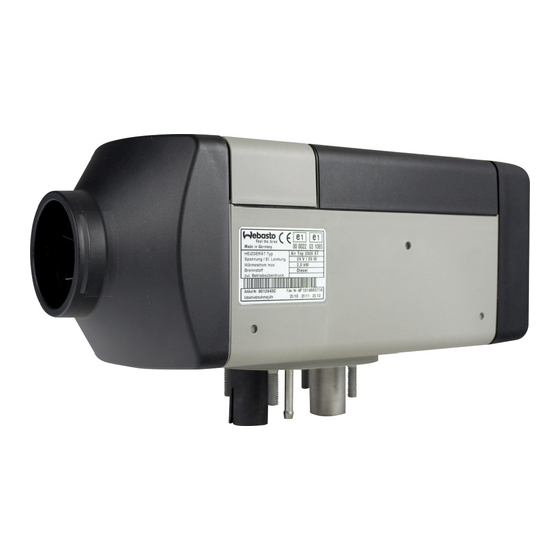

Heizgerät Air Top 2000/Air Top 3500
2
Brennluftansaugleitung
3
Abgasleitung
4
Bedienelement
5
Dosierpumpe
6
Tankentnehmer
Spezialwerkzeug
Winkelbohrmaschine
Durchzugeisen
Schälbohrer
Lochfräse
Lochfräse
Inhaltsverzeichnis
DAF 95XF
Allgemeines Einbauschema
Heizgerät/Einbaukit
Vorwort
Allgemeine Hinweise
Vorarbeiten
Einbauort Heizgerät
Einbau Heizgerät
Heizluftführung
Brennluftansaugleitung
Abgasanlage
Brennstoffeinbindung
Ident.-Nr. 633 35A
Printed in Germany
1
2
3
6
5
Ø 60 mm
Ø 10 - 30 mm
Ø 60 mm
Ø 80 mm
2.5/9710
Druck: Steffen
Einbauvorschlag
DAF
95XF
1
1
Dosierpumpe
2
Tankentnehmer
3
Brennstoffleitungen
4
Kabelbaum Dosierpumpe
5
Kabelbaum Heizgerät
5
Bedienelement
5
Vorwahl-/Kombi-Uhr (Option - Variante I)
6
Vorwahl-/Kombi-Uhr (Option - Variante II)
6
Elektrische Verbindungen
7
Abschließende Arbeiten
8
8
© Webasto Thermosysteme GmbH Germany
9
9
9
10
11
11
12
12
12
12
Werbung
Verwandte Anleitungen für Webasto Air Top 2000
Inhaltszusammenfassung für Webasto Air Top 2000
- Seite 1 Luft-Heizgeräte Air Top 2000 Air Top 3500 Prüfzeichen ~~~S270/~~~S306 Einbauvorschlag 95XF Legende zu Bild 1 Heizgerät Air Top 2000/Air Top 3500 Brennluftansaugleitung Abgasleitung Bedienelement Dosierpumpe Tankentnehmer Spezialwerkzeug Winkelbohrmaschine Durchzugeisen Ø 60 mm Schälbohrer Ø 10 - 30 mm Lochfräse Ø 60 mm Lochfräse...
- Seite 2 Air Top 2000/Air Top 3500 DAF 95XF Allgemeines Einbauschema Air Top 2000 Einbauschema Air Top 3500 Einbauschema Abgasschalldämpfer Option Anschlußschema Vorwahluhr (Option) Air Top 2000 und Air Top 3500...
- Seite 3 Air Top 2000/Air Top 3500 DAF 95XF Heizgerät / Einbaukit Menge Bezeichnung Bestell-Nr. Luft-Heizgerät Air Top 2000 (Diesel) 24 V mit Lieferumfang 345 32B bzw. Luft-Heizgerät Air Top 2000 (Diesel) 24 V mit Komfort-Lieferumfang 887 30A (inkl. Vorwahl-/Kombi-Uhr) bzw. Luft-Heizgerät Air Top 3500 (Diesel) 24 V mit Lieferumfang 903 82B Zusätzlich erforderlich:...
- Seite 4 Haftungsansprüche. Je nach Version und Ausstattung des Fahrzeuges können beim Einbau Änderungen gegenüber diesem Einbauvorschlag notwendig werden. In jedem Fall sind jedoch die Vorschriften der "Einbauanweisung" und "Betriebsanweisung" Air Top 2000 bzw. Air Top 3500 zu befolgen. Die ent- sprechenden Regeln der Technik sind beim Einbau einzuhalten.
- Seite 5 Air Top 2000/Air Top 3500 DAF 95XF Allgemeine Hinweise - Blanke Karosseriestellen, z.B. an Bohrungen, mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- bindern sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnittener...
- Seite 6 - Heizgerät mit Scheiben und Muttern gemäß Einbau- anweisung montieren Heizluftführung - Flexibles Rohr PAK Ø 60 mm (Air Top 2000) bzw. Ø 80 mm (Air Top 3500) auf ca. 640 mm ablängen - Zwei Bohrungen Ø 60 mm (Air Top 2000) bzw.
- Seite 7 Air Top 2000/Air Top 3500 DAF 95XF nur Air Top 2000 (Variante II) - Flexibles Rohr PAK Ø 60 mm ca. 270 mm ablängen - Bohrung Ø 60 mm an der in Bild 7 dargestellten Po- sition hinter dem Beifahrersitz in die Trennwand bohren und den Ausströmer (7/1) einbauen...
- Seite 8 Air Top 2000/Air Top 3500 DAF 95XF Abgasanlage Air Top 2000 - Abgasleitung (10/2) ungekürzt am Abgasstutzen des Heizgeräts aufstecken und mit Schlauchklem- me befestigen - Abgasleitung gemäß Bild 10 verlegen - Zwei Bohrungen Ø 3,5 mm zur Befestigung der Ab- gasleitung gemäß...
- Seite 9 Dosierpumpe HINWEIS: Einbaulage der Dosierpumpe beachten, siehe Ein- bauanweisung! - Schwingmetallpuffer (13/1 Air Top 2000 bzw. 14/1 Air Top 3500) in vorhandene Bohrung an der Innen- seite des Rahmenlängsträgers in Höhe des Kraft- stofftanks mit Scheibe, Federring und Mutter M6 befestigen - Dosierpumpe (13/2 bzw.
- Seite 10 Air Top 2000/Air Top 3500 DAF 95XF - Mecanylleitung (16/3 bzw. 17/3) zur Dosierpumpe durch vorhandene Bohrung im Längsträger ver- legen und ablängen - Mecanylleitung im Bereich der Längsträgerdurch- führung mit Schutzschlauch überziehen und mit Schlauchstück (16/2 bzw. 17/2) und 2 Schlauch- schellen an der Saugseite der Dosierpumpe (16/1 bzw.
- Seite 11 Air Top 2000/Air Top 3500 DAF 95XF Kabelbaum Heizgerät - Abdeckung der Zentralelektrik öffnen und Siche- rungs- und Relaisträger (18/1) gemäß Hersteller- angaben lösen - Kabelbaum vom Heizgerät zur Zentralelektrik ver- legen HINWEIS: Sicherungsleiste und Steckplatz für Sicherung ent- sprechend der Legende auf der Innenseite der Abdek- kung der Zentralelektrik belegen (Steckplatz für...
- Seite 12 Air Top 2000/Air Top 3500 DAF 95XF Vorwahl-/Kombi-Uhr (Option-Variante I) - Abdeckung (21/1) aus dem Armaturenbrett aus- bauen - Ausschnitt für Vorwahl-/Kombi-Uhr herstellen - Vorwahl-/Kombi-Uhr (21/2) in Abdeckung einsetzen - Kabelbaum vom Heizgerät zur Vorwahl-/Kombi-Uhr verlegen - Anschluß der Vorwahl-/Kombi-Uhr gemäß Einbau- anweisung bzw.
