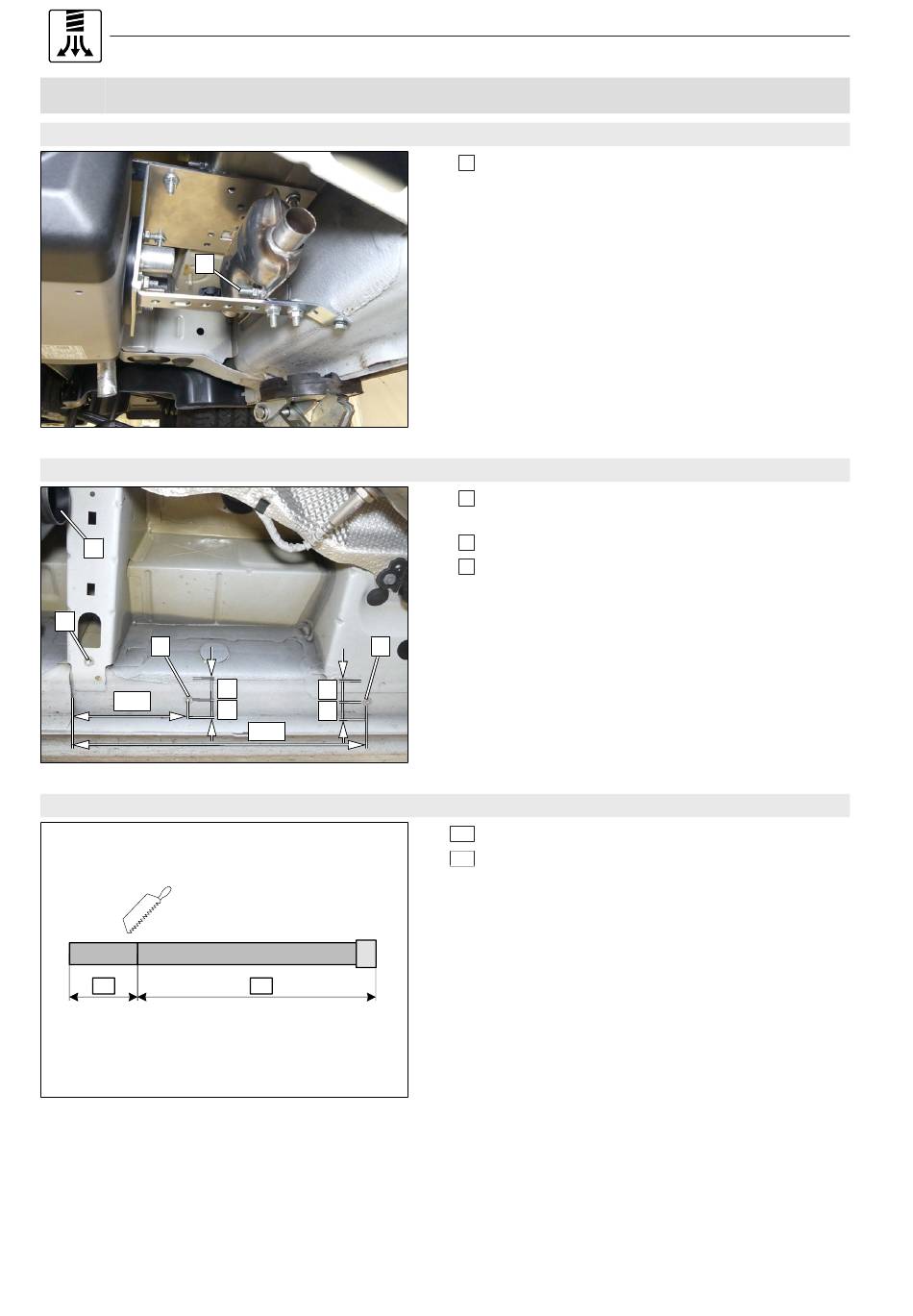

Webasto AT 2000STC Einbaudokumentation Seite 20

8 Abgas
Abgasschalldämpfer montieren
1
Bohrung erstellen, Einnietmutter einziehen
3
1
2
130
Abgasleitung ablängen
a1
1328980B
20
Abb. 21
2
=
=
=
=
390
Abb. 22
a2
Abb. 23
07.06.2022
1 Schraube M6x20, montiertes Lochband 2, Abgas-
schalldämpfer, Bundmutter
1 fzg.eigene Bohrung auf Ø9 aufbohren, Einnietmut-
ter
2 Bohrung Ø9, Einnietmuter
3 HG
a1 360
a2 640
Toyota Proace / Opel Vivaro / Peugeot Expert / Citroen Jumpy / Fiat Scudo
