Webasto AT 2000STC Einbaudokumentation Seite 28

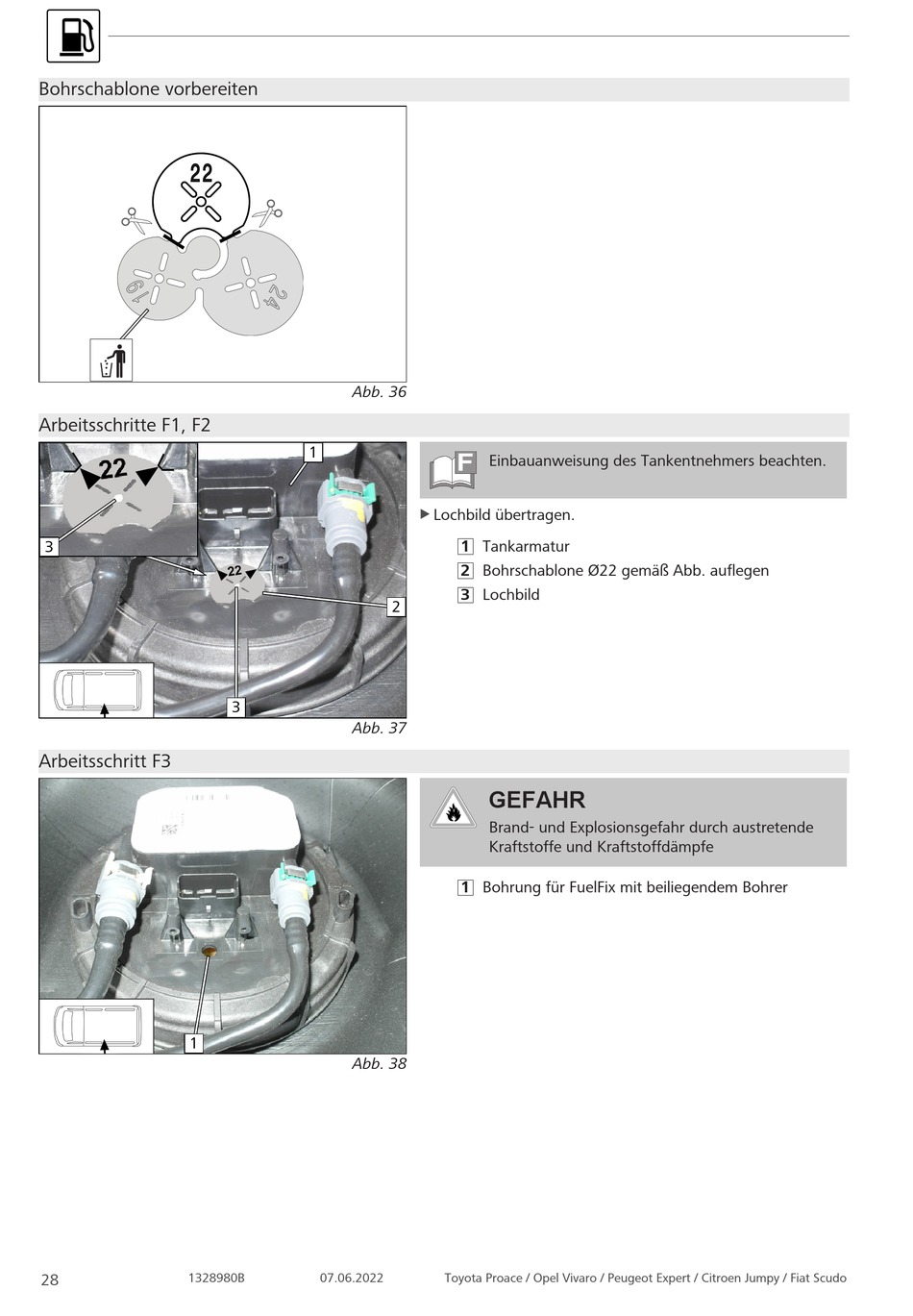

Bohrschablone vorbereiten
Arbeitsschritte F1, F2
3
Arbeitsschritt F3
1
1328980B
28
Abb. 36
1
2
3
Abb. 37
Abb. 38
07.06.2022
Einbauanweisung des Tankentnehmers beachten.
F
F
Lochbild übertragen.
u
1 Tankarmatur
2 Bohrschablone Ø22 gemäß Abb. auflegen
3 Lochbild
GEFAHR
Brand- und Explosionsgefahr durch austretende
Kraftstoffe und Kraftstoffdämpfe
1 Bohrung für FuelFix mit beiliegendem Bohrer
Toyota Proace / Opel Vivaro / Peugeot Expert / Citroen Jumpy / Fiat Scudo
