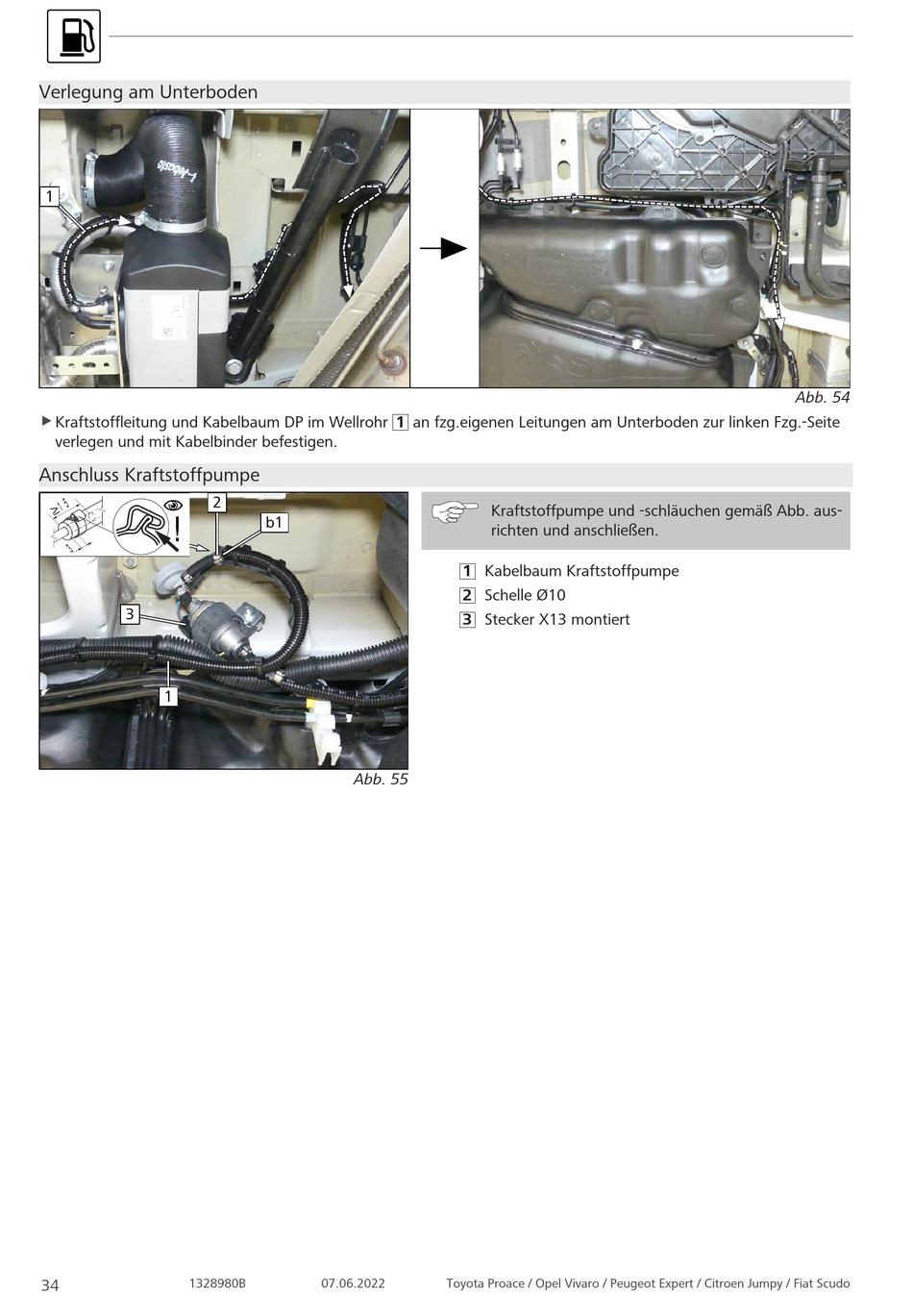

Verlegung am Unterboden
1
Kraftstoffleitung und Kabelbaum DP im Wellrohr 1 an fzg.eigenen Leitungen am Unterboden zur linken Fzg.-Seite
u
verlegen und mit Kabelbinder befestigen.
Anschluss Kraftstoffpumpe
!
3
1
1328980B
34
2
b1
Abb. 55
07.06.2022
Kraftstoffpumpe und -schläuchen gemäß Abb. aus-
richten und anschließen.
1 Kabelbaum Kraftstoffpumpe
2 Schelle Ø10
3 Stecker X13 montiert
