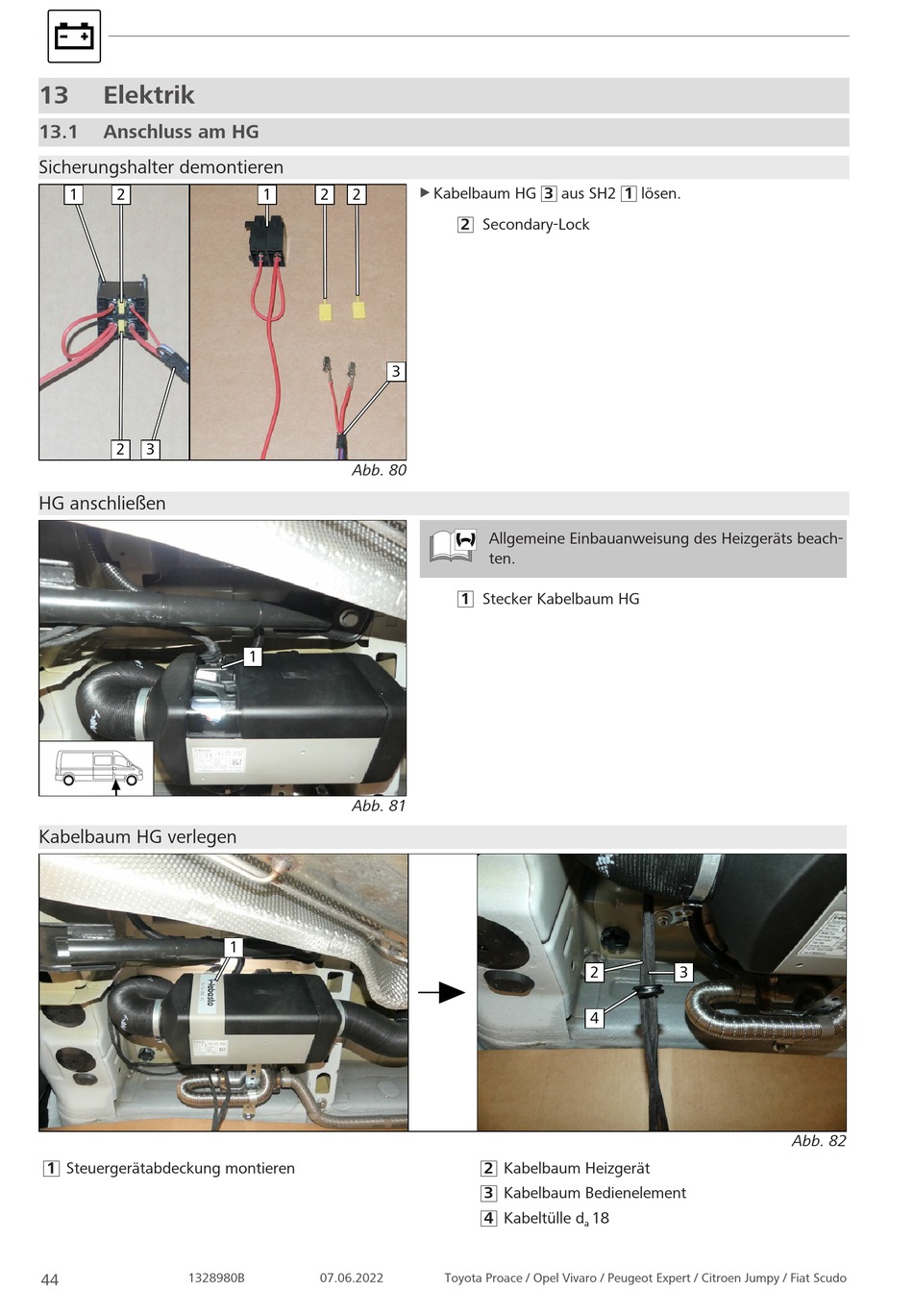

Webasto AT 2000STC Einbaudokumentation Seite 44

13 Elektrik
13.1 Anschluss am HG
Sicherungshalter demontieren
1 2
2 3
HG anschließen
Kabelbaum HG verlegen
1 Steuergerätabdeckung montieren
1328980B
44
1 2 2
3
Abb. 80
1
Abb. 81
1
07.06.2022
Kabelbaum HG 3 aus SH2 1 lösen.
u
2 Secondary-Lock
Allgemeine Einbauanweisung des Heizgeräts beach-
ten.
1 Stecker Kabelbaum HG
2
4
2 Kabelbaum Heizgerät
3 Kabelbaum Bedienelement
4 Kabeltülle d 18
a
Toyota Proace / Opel Vivaro / Peugeot Expert / Citroen Jumpy / Fiat Scudo
3
Abb. 82
