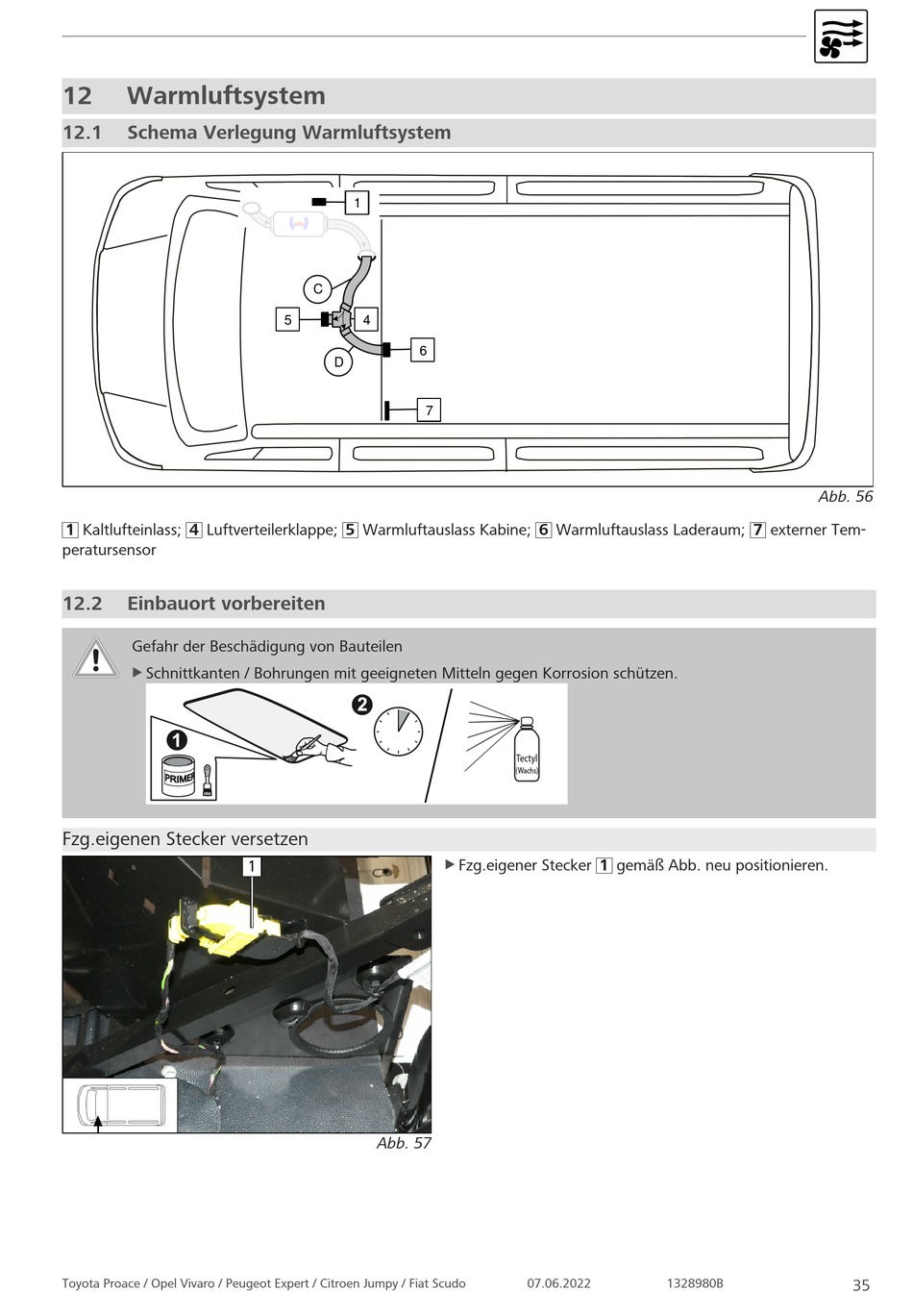

Webasto AT 2000STC Einbaudokumentation Seite 35

12 Warmluftsystem
12.1 Schema Verlegung Warmluftsystem
1 Kaltlufteinlass; 4 Luftverteilerklappe; 5 Warmluftauslass Kabine; 6 Warmluftauslass Laderaum; 7 externer Tem-
peratursensor
12.2 Einbauort vorbereiten
Gefahr der Beschädigung von Bauteilen
Schnittkanten / Bohrungen mit geeigneten Mitteln gegen Korrosion schützen.
u
Fzg.eigenen Stecker versetzen
Toyota Proace / Opel Vivaro / Peugeot Expert / Citroen Jumpy / Fiat Scudo
1
C
5 4
6
D
1
Abb. 57
7
Tectyl
(Wachs)
Fzg.eigener Stecker 1 gemäß Abb. neu positionieren.
