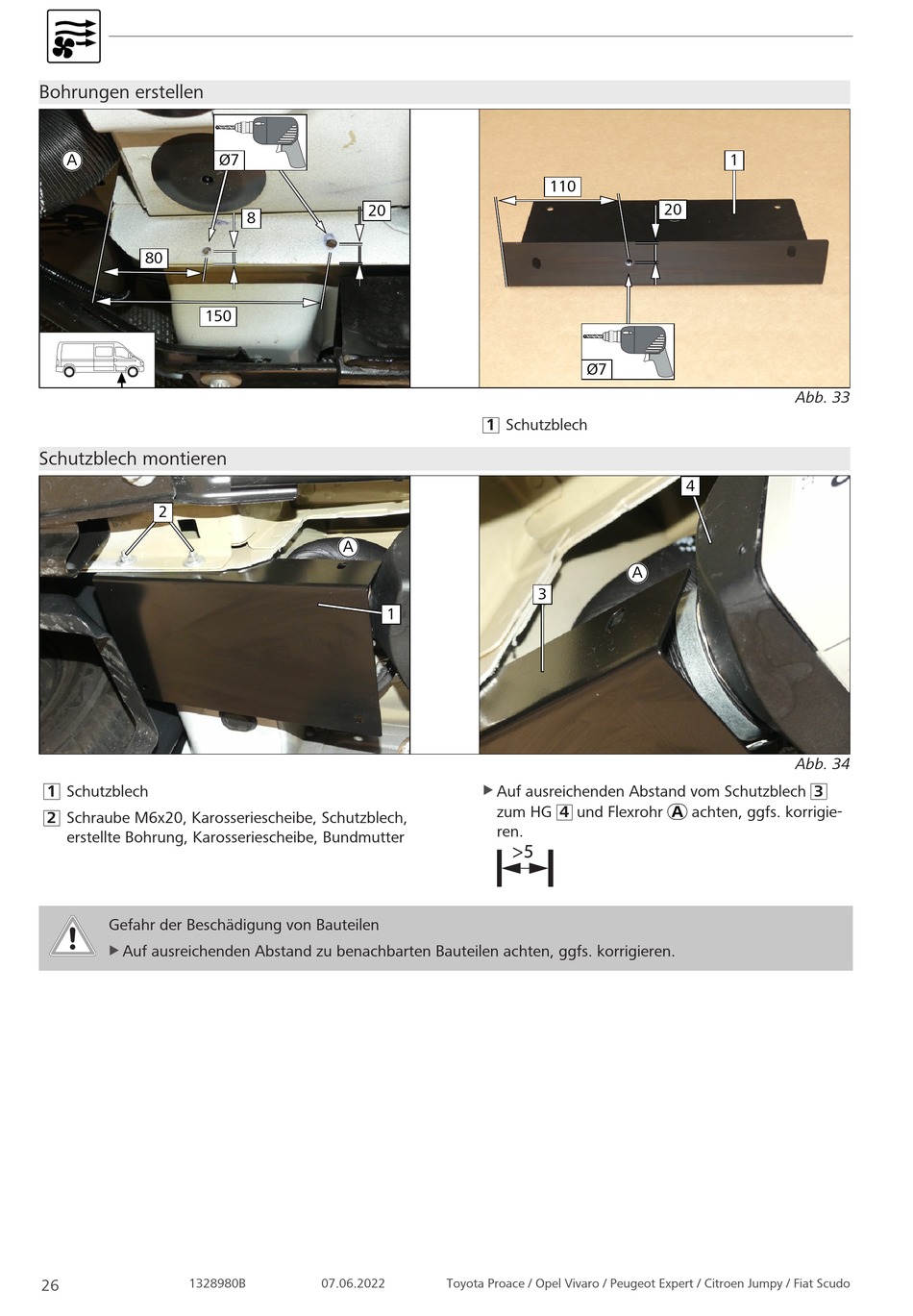

Webasto AT 2000STC Einbaudokumentation Seite 26

Bohrungen erstellen
A
80
150
Schutzblech montieren
2
1 Schutzblech
2 Schraube M6x20, Karosseriescheibe, Schutzblech,
erstellte Bohrung, Karosseriescheibe, Bundmutter
Gefahr der Beschädigung von Bauteilen
Auf ausreichenden Abstand zu benachbarten Bauteilen achten, ggfs. korrigieren.
u
1328980B
26
Ø7
20
8
A
1
07.06.2022
110
Ø7
1 Schutzblech
3
Auf ausreichenden Abstand vom Schutzblech 3
u
zum HG 4 und Flexrohr
ren.
>5
Toyota Proace / Opel Vivaro / Peugeot Expert / Citroen Jumpy / Fiat Scudo
1
20
A
Abb. 33
4
A
Abb. 34
achten, ggfs. korrigie-
