9 Brennluft
Brennluftansaugleitung an HG montieren
3
4
Toyota Proace / Opel Vivaro / Peugeot Expert / Citroen Jumpy / Fiat Scudo
s1
1
2

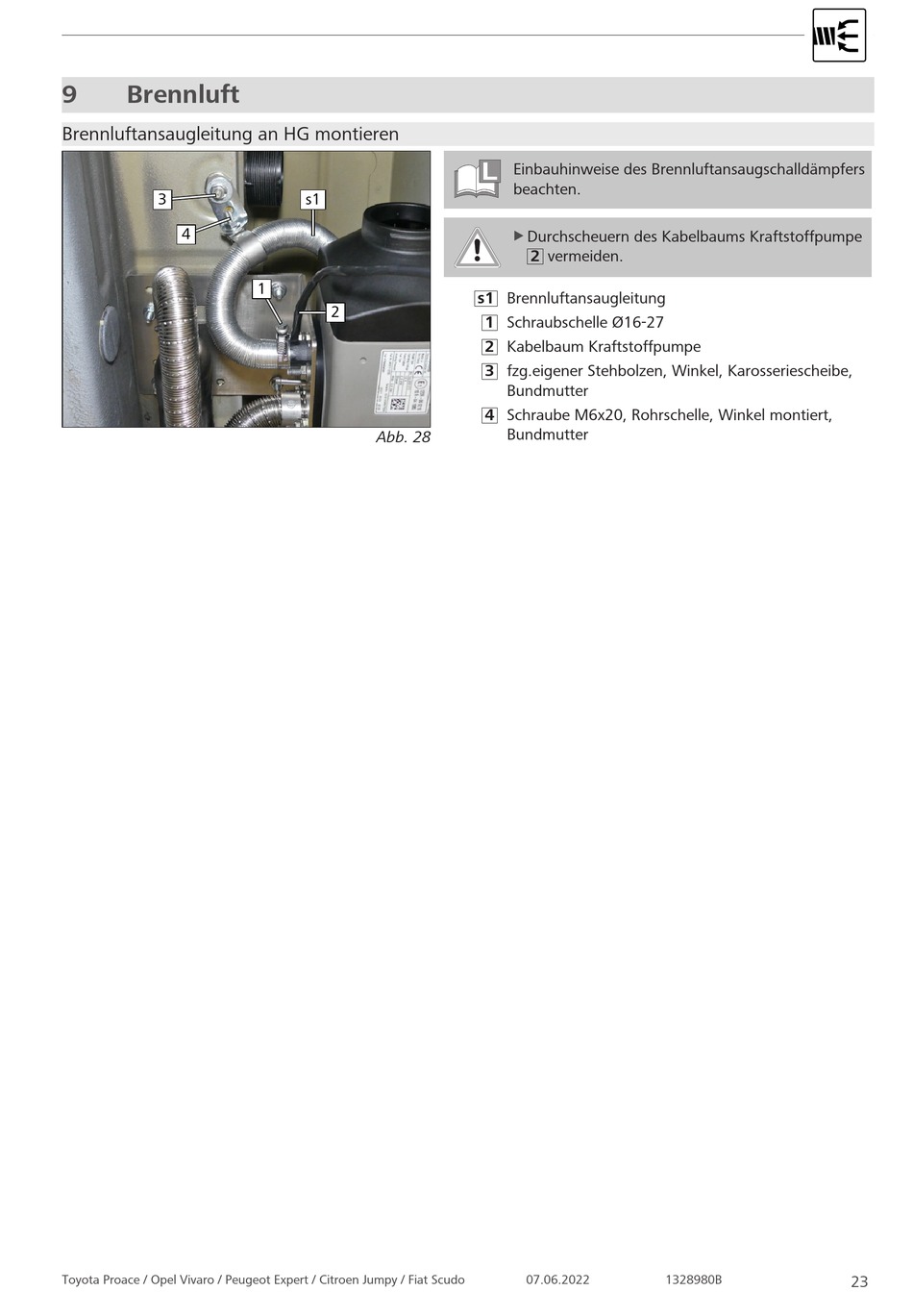

Abb. 28
Einbauhinweise des Brennluftansaugschalldämpfers
L
F
beachten.
Durchscheuern des Kabelbaums Kraftstoffpumpe
u
2 vermeiden.
s1 Brennluftansaugleitung
1 Schraubschelle Ø16-27
2 Kabelbaum Kraftstoffpumpe
3 fzg.eigener Stehbolzen, Winkel, Karosseriescheibe,
Bundmutter
4 Schraube M6x20, Rohrschelle, Winkel montiert,
Bundmutter
