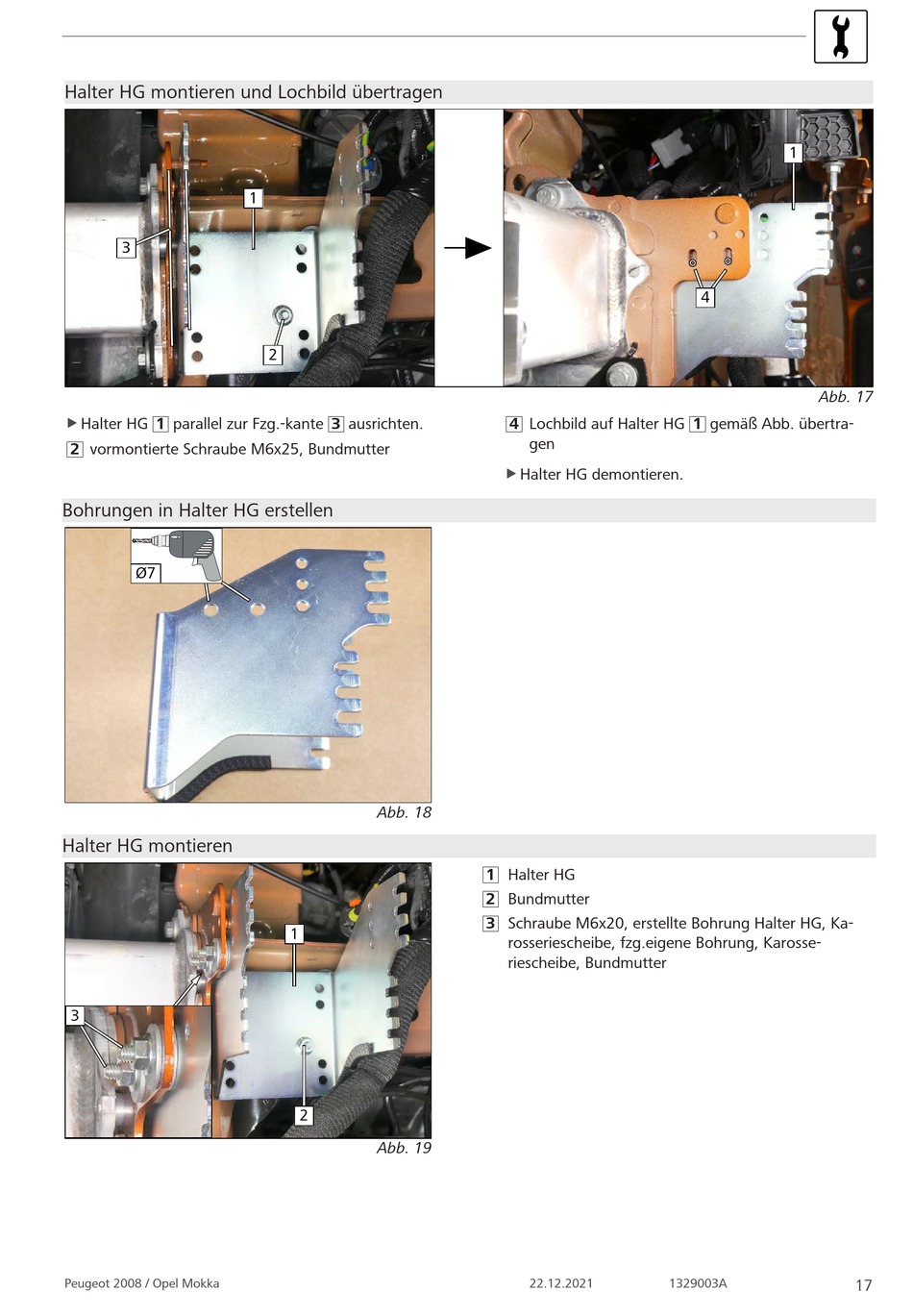

Webasto Thermo Top Evo Einbaudokumentation Seite 17

Halter HG montieren und Lochbild übertragen
3
Halter HG 1 parallel zur Fzg.-kante 3 ausrichten.
u
2 vormontierte Schraube M6x25, Bundmutter
Bohrungen in Halter HG erstellen
Ø7
Halter HG montieren
3
Peugeot 2008 / Opel Mokka
1
2
Abb. 18
1
2
Abb. 19
4 Lochbild auf Halter HG 1 gemäß Abb. übertra-
gen
Halter HG demontieren.
u
1 Halter HG
2 Bundmutter
3 Schraube M6x20, erstellte Bohrung Halter HG, Ka-
rosseriescheibe, fzg.eigene Bohrung, Karosse-
riescheibe, Bundmutter
22.12.2021
1
4
Abb. 17
1329003A
17
