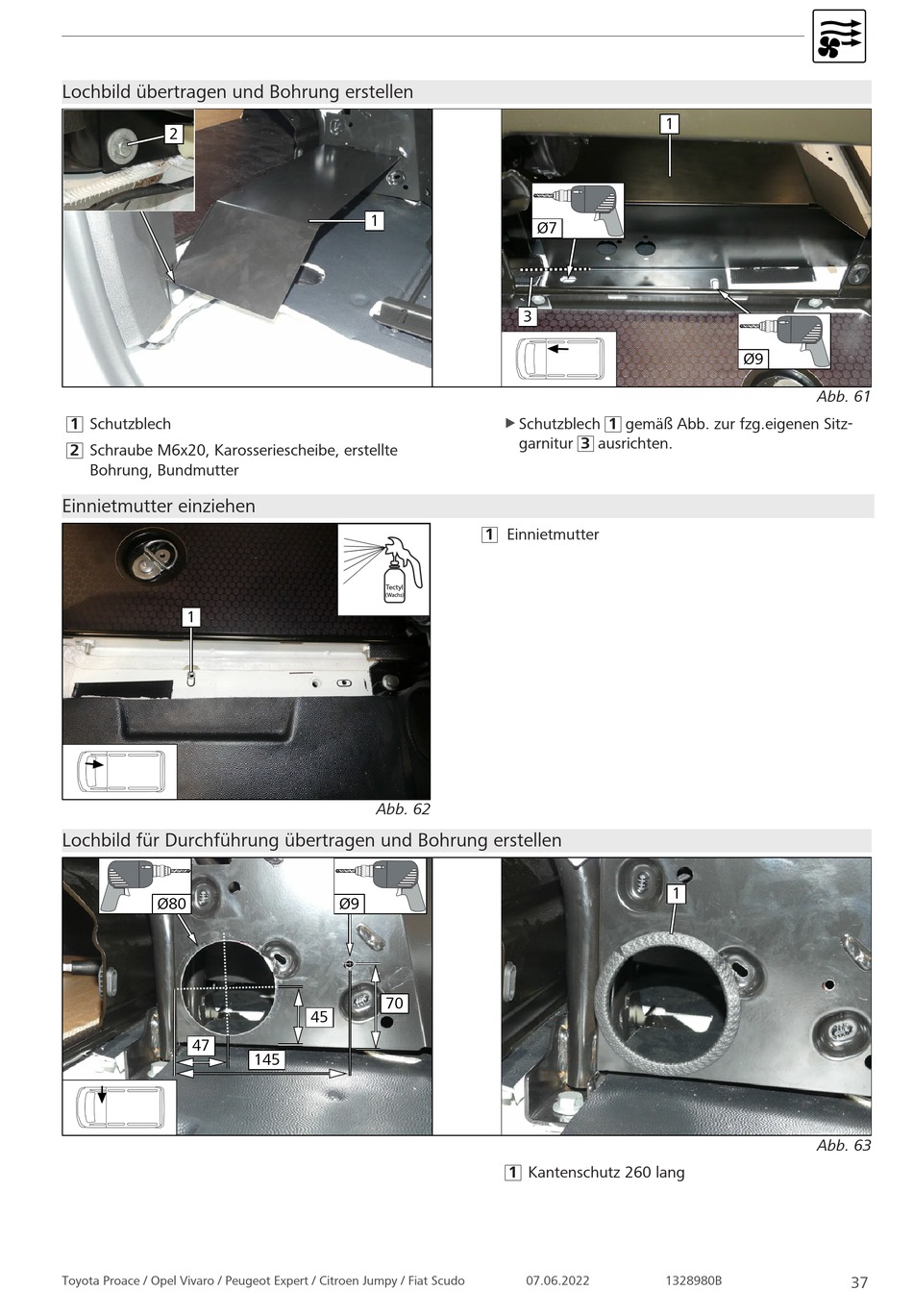

Webasto AT 2000STC Einbaudokumentation Seite 37

Lochbild übertragen und Bohrung erstellen
2
1 Schutzblech
2 Schraube M6x20, Karosseriescheibe, erstellte
Bohrung, Bundmutter
Einnietmutter einziehen
1
Lochbild für Durchführung übertragen und Bohrung erstellen
Ø80
47
Toyota Proace / Opel Vivaro / Peugeot Expert / Citroen Jumpy / Fiat Scudo
1
Tectyl
(Wachs)
Abb. 62
Ø9
70
45
145
Ø7
3
Schutzblech 1 gemäß Abb. zur fzg.eigenen Sitz-
u
garnitur 3 ausrichten.
1 Einnietmutter
1 Kantenschutz 260 lang
07.06.2022
1
Ø9
Abb. 61
1
Abb. 63
1328980B
37
