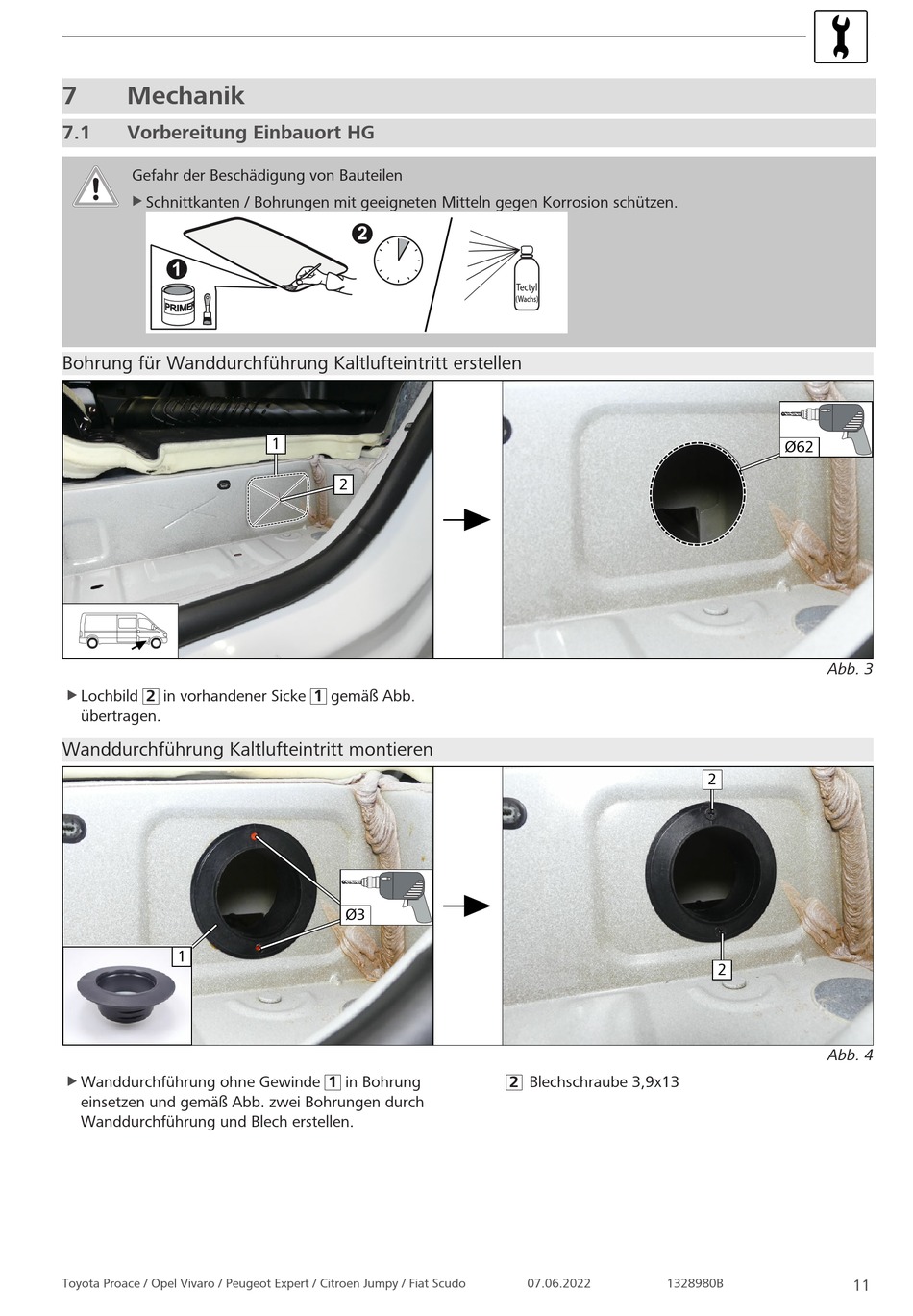

Webasto AT 2000STC Einbaudokumentation Seite 11

7 Mechanik
7.1 Vorbereitung Einbauort HG
Gefahr der Beschädigung von Bauteilen
u Schnittkanten / Bohrungen mit geeigneten Mitteln gegen Korrosion schützen.
Bohrung für Wanddurchführung Kaltlufteintritt erstellen
Lochbild 2 in vorhandener Sicke 1 gemäß Abb.
u
übertragen.
Wanddurchführung Kaltlufteintritt montieren
1
Wanddurchführung ohne Gewinde 1 in Bohrung
u
einsetzen und gemäß Abb. zwei Bohrungen durch
Wanddurchführung und Blech erstellen.
Toyota Proace / Opel Vivaro / Peugeot Expert / Citroen Jumpy / Fiat Scudo
1
2
Ø3
Tectyl
(Wachs)
2 Blechschraube 3,9x13
07.06.2022 1328980B
Ø62
Abb. 3
2
2
Abb. 4
11
