Webasto Air Top 2000 Einbauvorschlag
Luft-heizgerät mercedes-benz sprinter doppelkabine diesel
Vorschau ausblenden
Andere Handbücher für Air Top 2000:
- Werkstatt-handbuch (67 Seiten) ,
- Einbauvorschlag (14 Seiten) ,
- Einbauvorschlag (8 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Luft-Heizgerät
Zusatzheizung Air Top 2000
Prüfzeichen ~~~ S 270
2
4

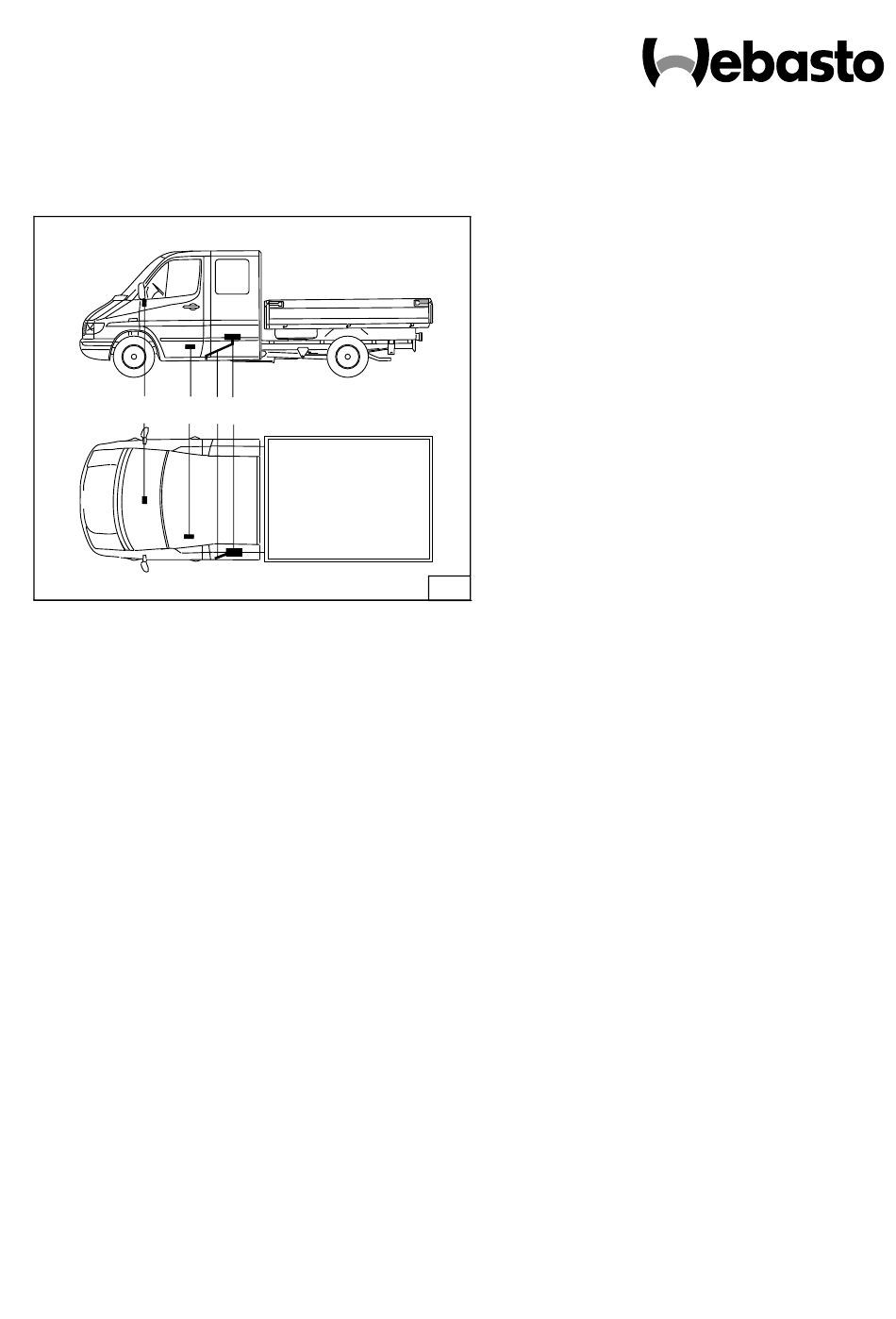

Legende zu Bild 1
1

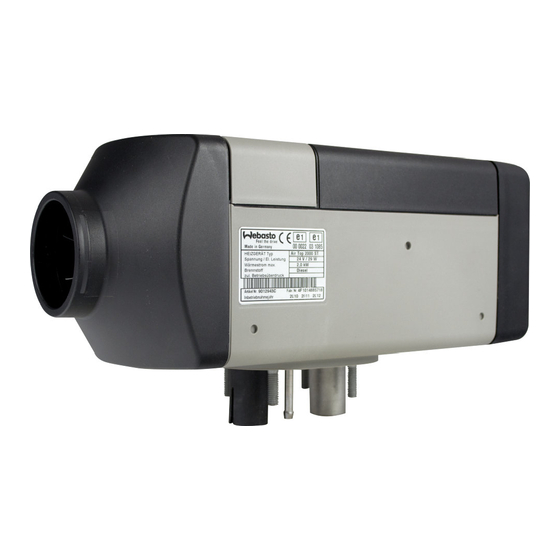

Heizgerät Air Top 2000 D
2
Bedienelement
3
Abgasleitung
4
Dosierpumpe
Spezialwerkzeug
Drehmomentschlüssel für 6,0 + 1,0 Nm
Winkelbohrmaschine
Schälbohrer Ø 10 - 30 mm
Planziehwerkzeug, Bestell-Nr. 822 29A
Inhaltsverzeichnis
I dent.-Nr. 637 51A
Printed in Germany
3
1
2.0/0798
Druck: Steffen
Einbauvorschlag
Mercedes-Benz
Sprinter
Doppelkabine
Diesel
1
1
3
3
3
4
4
4
5
5
5
© Webasto Thermosysteme GmbH Germany
5
6
6
6
7
7
7
8
8
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Air Top 2000
Inhaltszusammenfassung für Webasto Air Top 2000
-
Seite 1: Inhaltsverzeichnis
Zusatzheizung Air Top 2000 Prüfzeichen ~~~ S 270 Einbauvorschlag Mercedes-Benz Sprinter Doppelkabine Diesel Legende zu Bild 1 Heizgerät Air Top 2000 D Bedienelement Abgasleitung Dosierpumpe Spezialwerkzeug Drehmomentschlüssel für 6,0 + 1,0 Nm Winkelbohrmaschine Schälbohrer Ø 10 - 30 mm Planziehwerkzeug, Bestell-Nr. 822 29A... -
Seite 2: Allgemeines Einbauschema
Air Top 2000 Mercedes Benz Allgemeines Einbauschema Air Top 2000 Einbauschema Vorwahluhr: Komfortzubehör Nicht bei TRS! Brennstoffilter: Option Anschlußschema Vorwahluhr (Option) -
Seite 3: Heizgerät / Einbaukit
ACHTUNG: Die Zulassungsvorschriften sind zu beachten! In der Bundesrepublik Deutschland ist der nachträgliche Einbau des Luft-Heizgerätes Air Top 2000 nach die- sem Einbauvorschlag abnahmepflichtig, da hierzu kein spezieller Nachtrag der ABG besteht. Der Einbau hat nach der Einbauanweisung zu erfolgen. Er ist a) bei der Typprüfung der Fahrzeuge nach §20 StVZO,... -
Seite 4: Vorarbeiten
Air Top 2000 Mercedes Benz Vorarbeiten Motorraum ACHTUNG: Batterie abklemmen! Fahrzeugaußenseite - Tankdeckel öffnen, Tank belüften und Tankdeckel wieder schließen Fahrzeugunterseite - Schallschutzwanne (falls vorhanden) unter dem Fahrzeug entfernen Fahrzeuginnenraum - Sitzbank hinter dem Fahrersitz hochklappen und sichern - Einstiegsverkleidung des Fahrereinstiegs ausbauen - Verkleidung der A-Säule im Fußraum des Fahrers... -
Seite 5: Brennluftansaugleitung
Mercedes Benz Air Top 2000 - Dichtung (4/2) am Heizgerät (4/1) aufstecken - Distanzplatte (4/3) am Heizgerät aufstecken - Heizgerät mit Scheiben und Mutten gemäß Einbau- anweisung montieren (Bild 4) Brennluftansaugleitung - Kabel für Dosierpumpe durch Nut im Ansaugstutzen herausführen... -
Seite 6: Brennstoffentnehmer
Air Top 2000 Mercedes Benz Brennstoffentnehmer HINWEIS: Einbaulage des Brennstoffentnehmers beachten, siehe "Einbauanweisung"! - Kraftstoffvorlaufleitung (7/1), wie in Bild 7 darge- stellt, trennen und ca. 50 mm für den Brennstoffent- nehmer (7/3) entfernen - Brennstoffentnehmer mit zwei Schlauchstücken (7/2 und 7/4) in die Vorlaufleitung einsetzen und mit... -
Seite 7: Kabelbaum Heizgerät
Mercedes Benz Air Top 2000 Kabelbaum Heizgerät - Kabelbaum vom Heizgerät in den Fahrersitzkasten verlegen - Minusleitung (braun) mit Kabelschuh Ø 6 mm am Zentralmassebolzen im Fahrersitzkasten anschlie- ßen - Plus-Leitung (rot) vom Sicherungshalter an Plus- leitung (50 A-Sicherung) vom Fahrzeug mit End- verbinder anschließen... -
Seite 8: Elektrische Verbindungen
- Alle losen Leitungen mit Kabelbinder sichern - Heizgerätekomponenten am Fahrzeugunterboden mit Korrosionsschutzwachs (Tectyl 100K, Bestell-Nr. 111 329) einsprühen - Webasto-Heizung einschalten, siehe "Betriebsanweisung/Einbauanweisung" Webasto Thermosysteme GmbH 82131 Stockdorf - Kraillinger Str. 5 - Telefon (089) 85794-0 Telefax (089)85794-448 - Telex 523647 webas d...
