befestigen (im Beutel mit den Unterlagen enthalten).
- Den Verschluss entfernen und die Co
des Absaug-/ Auslassendstücks einführen, siehe kap. 3.12.2.

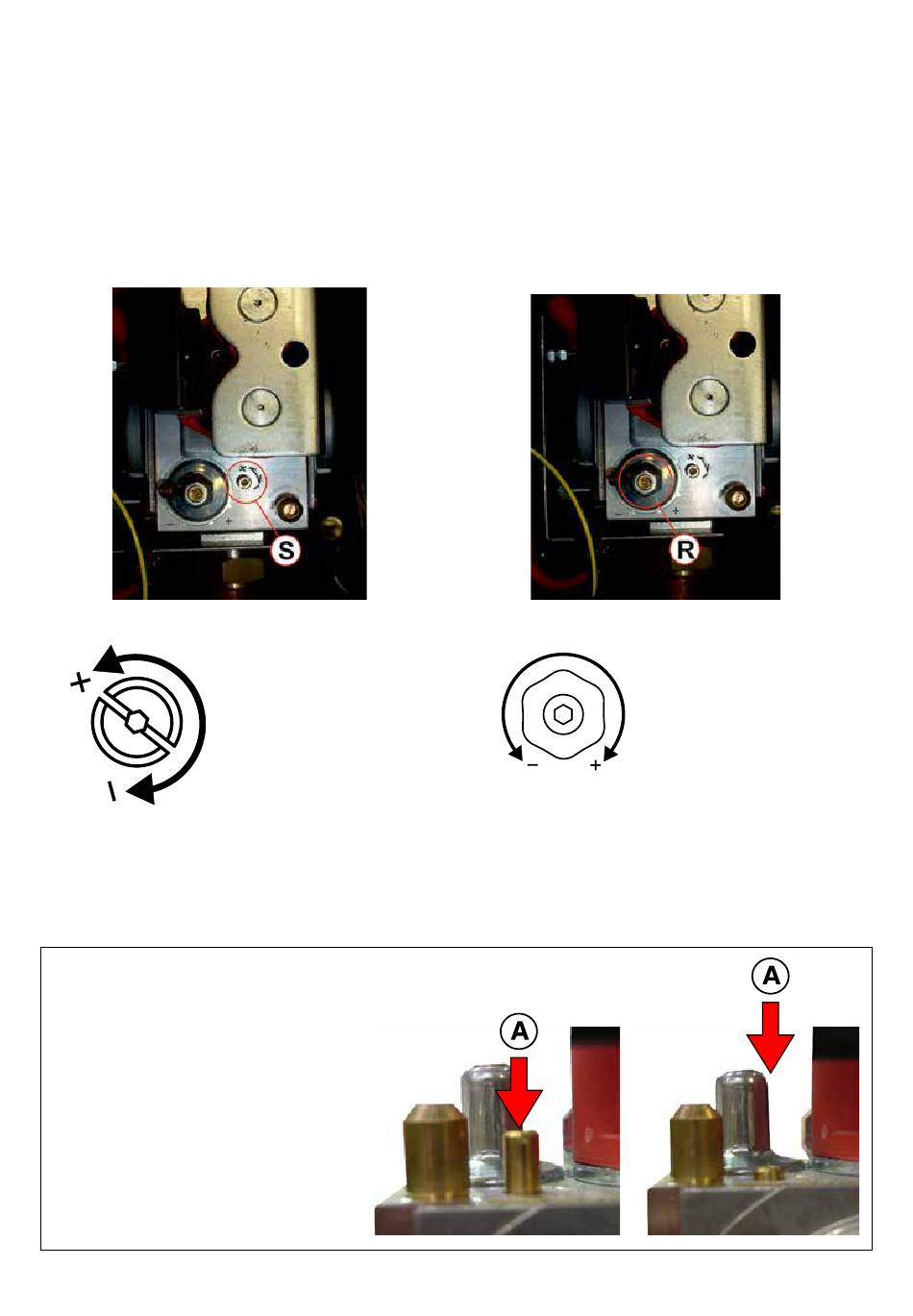

1) Einstellung bei Höchstleistung
- Den kessel im Betriebsmodus „kalibrierung" bei HÖCHSt-
lEIStUNG laufen lassen (siehe 3.12.1)
- Wenn der Brenner eingeschaltet ist, prüfen,
ob der Co
-Wert bei „HÖCHStlEIStUNG" demjenigen in
2
der tabelle "DüSEN - DRUCkWERtE" entspricht.
-
Falls nötig, den Wert mit der Einstellschraube „s" korrigie-
ren. Sie wird IM UHRZEIGERSINN gedreht, um den Wert
zu verringern und GEGEN DEN UHRZEIGERSINN, um ihn
zu erhöhen
(siehe tabelle DüSEN - DRUCkWERtE).
Ersetzen des Gasventils oder
startschwierigkeiten:
Die Schraube der Max.-Regelung „A" im Uhr-
zeigersinn vollständig andrehen und dann unter
Ausführung von 7 Umdrehungen locker drehen.
Einschaltung des Heizkessels überprüfen, sollte
er blockiert sein, die Schraube "A" um eine
Umdrehung locker drehen und einen erneuten
Einschaltversuch vornehmen. Sollte der Heiz-
kessel immer noch blockiert sein, die vorab
beschriebenen Arbeitsschritte wiederholen, bis
sich der Heizkessel einschalten lässt.
An dieser Stelle den Brenners wie bereits gezeigt
einstellen.
38
-Sonde in die Öffnung
2
(s)
EINsTELLsCHRAUBE
HÖCHsTLEIsTUNG
2) Einstellung bei Mindestleistung
- Den Brenner im Betriebsmodus „kalibrierung" bei MINDESt-
lEIStUNG laufen lassen (siehe 3.12.1)
- Wenn der Brenner eingeschaltet ist, prüfen, ob der Co
bei „MINDEStlEIStUNG" demjenigen in der tabelle „Dü-
SEN - DRUCkWERtE" entspricht.
- Den Wert bei Bedarf korrigieren, hierzu (mit einem 2,5
mm-Inbusschlüssel) die Schraube „R" im UHRZEIGERSINN
drehen, um ihn zu erhöhen, oder GEGEN DEN UHRZEIGER-
SINN, um ihn zu verringern
(siehe tabelle DüSEN - DRUCkWERtE).
(R)
EINsTELLsCHRAUBE
MINDEsTLEIsTUNG
-Wert
