3.7 - ANsCHLUss DEs HEIZKEssELs
Der Heizkessel MoDUlEX ist ab Werk für die Anschlüsse für
Wasser (Vor- und Rücklauf) und Gas an der linken Seite des
Heizkessels vorgerüstet.
Zur Befestigung des Rauchgasfangs die Schrauben und Dichtun-
gen benutzen, die sich in der Schachtel mit dem Zubehörbausatz
befinden, sowie einen 10er-Steckschlüssel.
Der Rauchgasfang ist auf der lINkEN SEItE vorbereitet, es ist
auch ein Ausgang auf der RECHtEN und HINtEREN SEItE
möglich.
G
R M
F

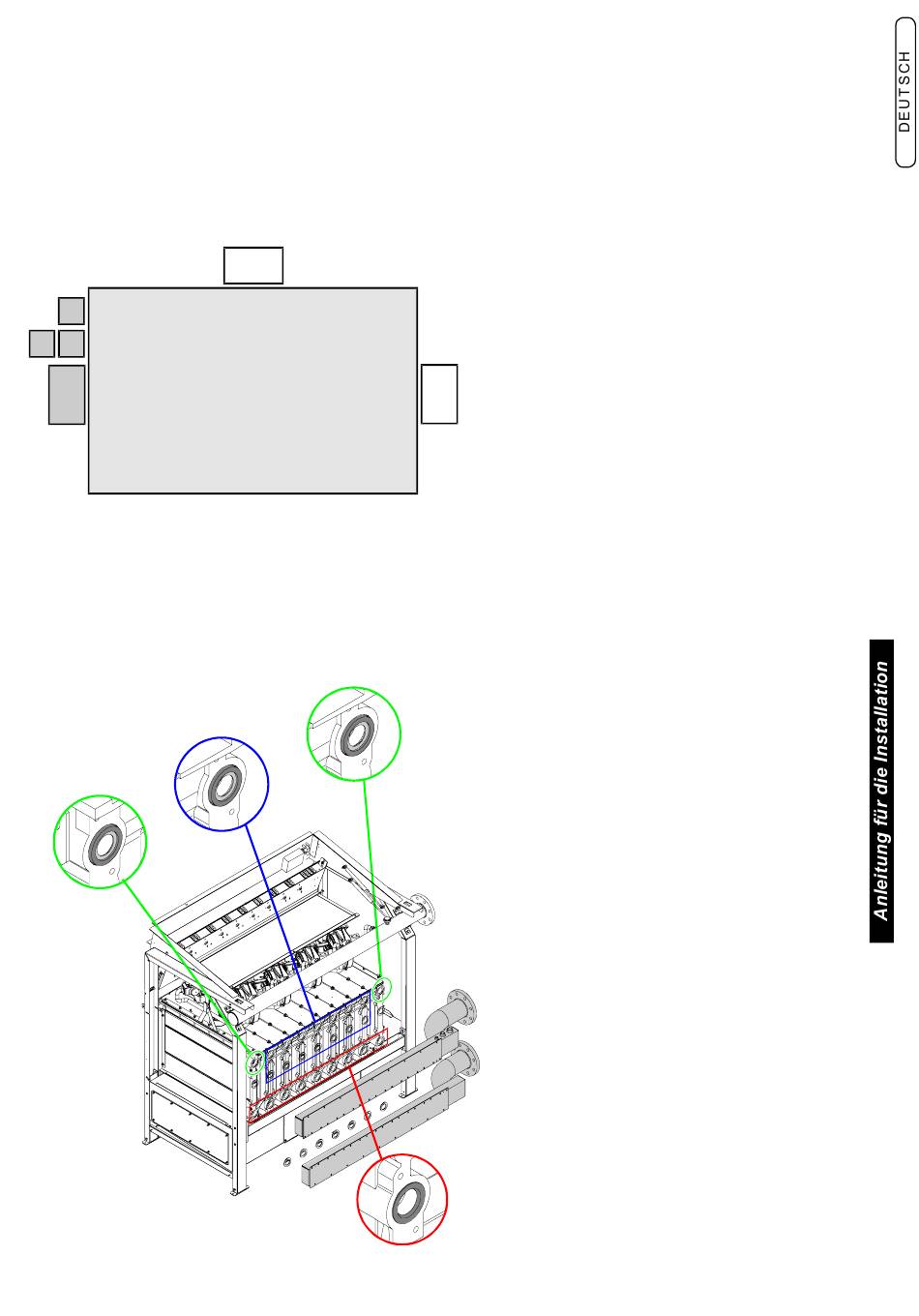

Vordrossel am ersten und letzten Element der
Vorlauf-Sammelleitung montiert, Ø 18 (A), intern Ø 27 (B)
Dichtungen an allen anderen Elementen montiert (C).
Membrane und Dichtungen
B
A
F
A
C
F
21
