Installationshinweise
3
INSTALLATIONS-HINWEISE

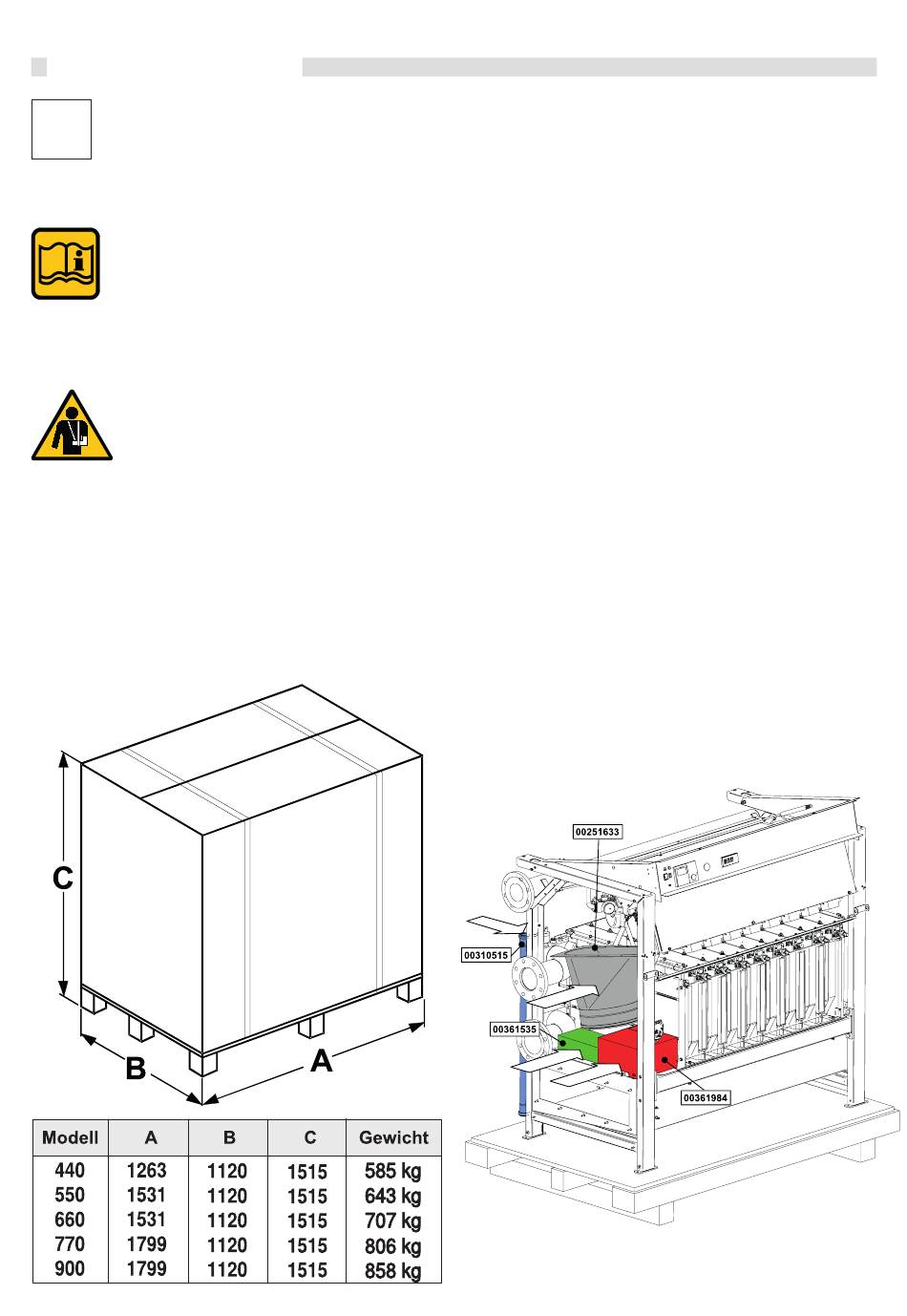

3.1 - VERPACKUNG UND ANLIEFERUNG
Der MODULEX Kessel wird zusammengebaut und
durch eine Plastikhaube innerhalb eines stabilen
Karton auf einer Palette befestigt und geschützt
angeliefert.
Die Kessel-Standflächen sind auf der Holzpallette
mit Schrauben fixiert..
Dadurch kann der Kessel leicht mittels Hubwagen
oder Stapler bewegt werden.
Die Transportbänder entfernen und den Karton
nach oben abheben und den Kessel auf evtl.
äussere Beschädigungen überprüfen..
Die Verpackungsteile: Karton, Bänder, Wet-
terschutzfolie usw. dürfen nicht Kinderhänden
gelangen, da sie für diese zur Gefahr werden
können!
Für die Abnahme des Heizkessels von der Palette muss ein
Auslegerkran zur Verfügung stehen, um Beschädigungen
während der Aufnahme zu vermeiden.
- Die Abdeckungen entfernen und mit den Gurten ''A'' Abb. 3
anschlagen, dabei Acht geben,dass die Gurte an den Quer-
trägern des Rahmens hindurchlaufen.
- Die gurte an den Querträgern ''B'' befestigen, bei diesen
Arbeiten mit Vorsicht vorgehen.
14
im Karton befindet sich:
an der linken Seite des Heizkessels:
- Der Rauchgasfänger
Ein Karton mit:
- Dichtung zwischen Wanne und Klemme.
- Ringdichtung (Ø 250) Ø 300.
- Zwei Krümmer + ein T-Stück + eine Kunststoffkappe zum
Ablauf des Kondenswassers
- Die zur Befestigung des Rauchfangendes
- Die Sonden; außen, Zulauf, Heizrohr
- Die Kappe zur Rauchkontrolle
- Satz Widerstände
- Blech und Kabelkanal für den Versorgungsausgang
Ein Karton mit:
- Den Flanschen
Im Innern der Abdeckung hintere Seite:
- zwei Rohre für das Kondensatablaufsystem, jeweils 1 m lg.,
Auf dem Kessel:
- Eine Plastiktüte mit: der Installations- und Betriebsanwei-
sung für den Installateur,
- eine Bedienungsanleitung für den Betreiber,
- eine Bedienungsanleitung zum witterungsgeführten
Heizungsregler Typ E8,
- Haltestifte für die Gebläseanordnung in angehobener Stel-
lung.
