2.1 - BEDIENUNG DES KESSEL-SCHALTFELD - HOLZ - ÖL-/ GAS - CODE Nr. 23602)
KESSEL-SCHALTFELD ohne eingebaute witterungsgeführte Heizungs-Regelung!

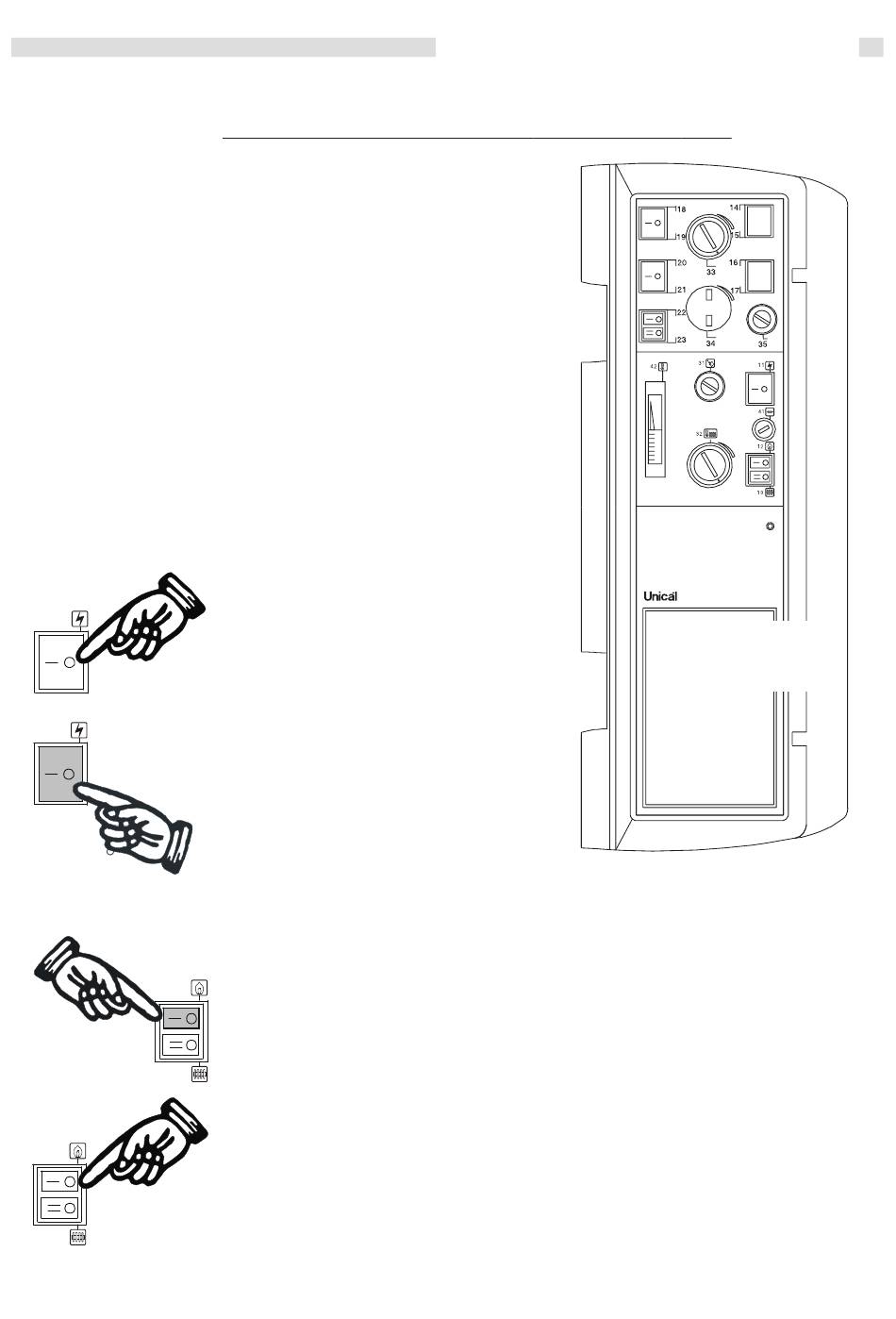

Schaltfeld-Frontansicht:
11
Kessel-Betriebsschalter mit Kontrolllampe
12
Rauchgas-Ventilator-Betriebsschalter
13
Mischerkreispumpe-Betriebsschalter
18
Kaminfeger"-Prüftaste" (Holzbetrieb) - Bedienung nur für den Heizungs-
20
Prüftaste "ÖL-/ Gasbetrieb" - Fachmann und zu Service-Zwecke
22
Kessel-Betriebswahlschalter (O=Holzbetrieb
mit automatischer Umschaltung auf Öl-/ Gasbetrieb)
23
Betriebsschalter "Öl -/ Gasbrenner"
31
HOLZ-Sicherheitstemperaturbegrenzer (STB)
32
HOLZ-Kessel-Temperaturregler (75 ° ° ° ° ° - 85 ° ° ° ° ° C)
33
ÖL-/ GAS-Kessel-Temperaturregler (40 ° ° ° ° ° - 75 ° ° ° ° ° C)
35
OL-/ GAS-Sicherheitstemperaturbegrenzer (STB)
41
Sicherungselement (4A-M)
42
Kessel-Thermometer
*
Störungsanzeige:
LED-Anzeige -Rauchgas-Ventilator-Übertemperatur /
Stömeldung bei Fühler-Defekt-/ Unterbrechung
11
11
12
13
12
13
ohne Heizungsregelung (mit Blindplatte):
(1=nur Öl -/ Gasbetrieb)
Kessel-Betriebsschalter Nr. 11
Vor der Betätigung des Betriebsschalters
zuerst den Heizungs-Hauptschalter /
Gefahrenschalter einschalten!
-
Einschalten in Pos. I,
Ausschalten in Pos. 0,
grüne Betriebslampe erlischt.
-
Kessel-Schaltfeld in Betriebsbereit-
schaft! Betriebschalter in Pos. I bei
leuchtender Betriebslampe für den
Heizbetrieb eingeschaltet.
-
Betriebsbereitschaft für Kesselkreis-
pumpe.
Rauchgas-Ventilator - Betriebsschalter Nr. 12
Der Ventilator-Betriebsschalter ist in Pos. I eingeschaltet
und in Pos. 0 ausgeschaltet!
In Pos. I ist die elektrische Stromversorgung zum
-
Rauchgas-Ventilator über den im Schaltfeld eingebauten
Kessel-Temperaturregler und Sicherheitstemperatur-
begrenzer hergestellt.
-
In Pos. 0 ist die elektrische Stromversorgung zum
Rauchgas-Ventilator unterbrochen.
Bedienung des Kessel-Schaltfeld
*
