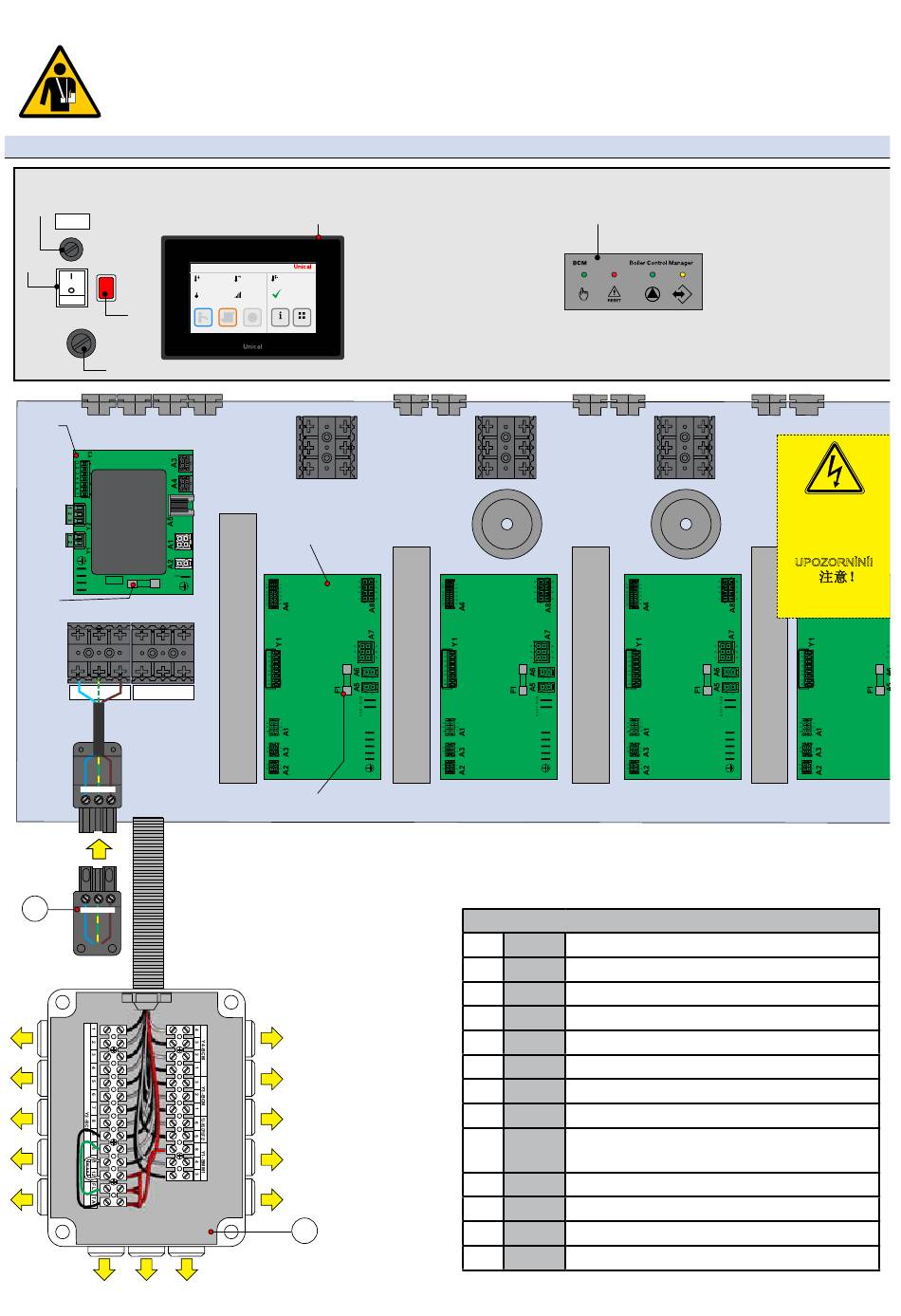

3.10 - ELEKTRIsCHE ANsCHLüssE
Gefahr!
Vor Ausführung der Anschlüsse oder sonstiger
Eingriffe an den elektrischen Bauteilen stets die
Stromzufuhr trennen und sicherstellen, dass diese
nicht unbeabsichtigt wieder aktiviert werden kann.
G
F1
H
F
I
51
F1
52
M1
M2
N
PE L1
D
N
PE L1
26
E
18:28 giov 30
ott
20
18
76
84
25
°C
°C
°C
effettiva
richiesta
sanitaria
10/10
100
%
generatore
modulazione
status
INFO
MENU
50
53
B
A
lEGENDE
Nr.
Beschreibung
A
BCM
kesselsteuerung
B
klemmleiste Anschluss Versorger
D
Steckdose Wieland Stromv. 230 V - 50Hz
E
Temperaturregelung Ufly P
F
ltGl
lampe tlG-Auslösung
G
F1
Sicherung Stromversorgung 6,3 At 250V
H
Hauptschalter des Heizkessels
I
ltGl
Grenzwertthermostat mit manueller Rück-
stellung
50
BMM
Steuerplatine des Brenners
51
Versorgungsplatine
52
F1
Sicherung karte Versorgung 6.3AF 250V
53
F1
Sicherung karte BMM 6.3AF 250V
00330914
ATTENZIONE!
ATTENTION!
ACHTUNG!
ATENCIÓN!
ATTENTIE!
UPOZORNÌNÍ!
230 V
