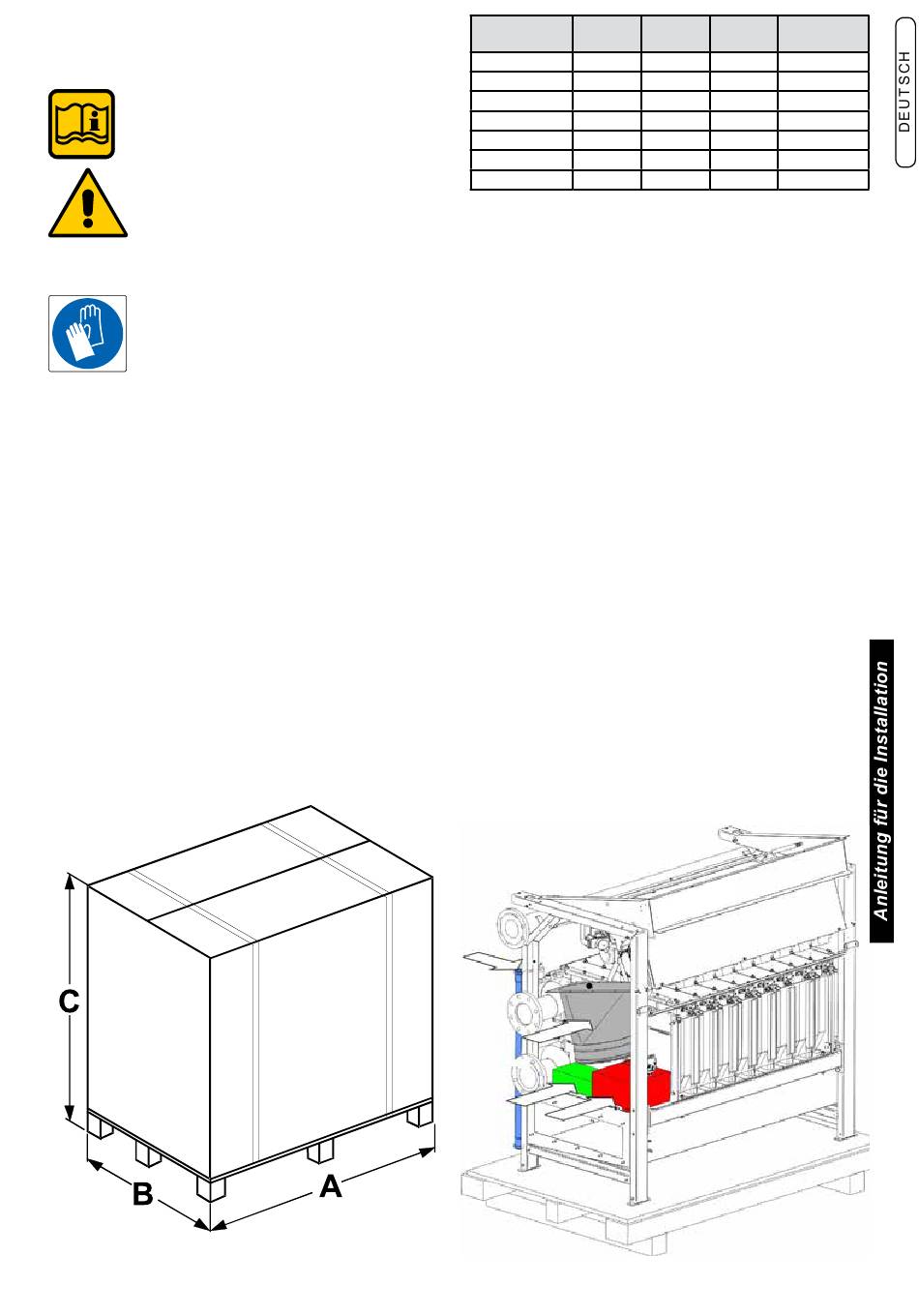

3.4 - VERPACKUNG
Der Heizkessel MODULEX wird zusammengebaut in einer
robusten kartonverpackung geliefert.
Nach Abnahme der beiden Umreifungsbänder
den karton von oben abstreifen und den Inhalt auf
etwaige Schäden überprüfen.
Die Verpackungselemente (kartonschachtel,
Umreifungsbänder, Plastikbeutel usw.) nicht in
Reichweite von Kindern aufbewahren, da sie
potentielle Gefahrenquellen darstellen.
Unical übernimmt keine Haftung für Personen-,
tier- und Sachschäden, die auf die Missachtung
der obigen Anweisungen zurückzuführen sind.
OBLIGATORIsCH!
schutzhandschuhe überziehen
-
Den Heizkessel unter Verwendung zweckentsprechender
transportmittel transportieren.
-
Sämtliche teile, die transportiert werden müssen, sind gegen
Stöße zu schützen.
-
Die auf der Verpackungen angegebenen transportanwei-
sungen befolgen.
•
Die Heizkessel müssen stets mithilfe eines Hubwagens
oder eines geeigneten Mittels angehoben und transportiert
werden.
Für die Abnahme des Heizkessels von der Palette muss ein
Auslegerkran zur Verfügung stehen, um Beschädigungen
während der Aufnahme zu vermeiden.
- Die Abdeckungen entfernen und mit den Gurten "A" anschla-
gen, dabei Acht geben,dass die Gurte an den Querträgern
des Rahmens hindurchlaufen.
- Die Gurte an den Querträgern „B" befestigen, bei diesen
Arbeiten mit Vorsicht vorgehen.
Modulex EXT A
mm
348
1263
440
1263
550
1531
660
1531
770
1799
900
1799
Im Karton befindet sich:
an der linken seite des Heizkessels:
- Der Rauchgasfang
- Eine Kartonschachtel mit:
Dichtung zwischen Wanne und Endstück.
Ringdichtung (Ø 250) Ø 300.
Zwei Krümmer + ein T-Stück + eine Kunststoffkappe für den
kondenswasserablauf
Die zur Befestigung des Abgasendstücks erforderlichen
Schrauben
- Die Sonden: Außen, Boiler.
- Die kappe zur Abgaskontrolle
- Blech und kabelkanal für den Versorgungsausgang
- Eine Kartonschachtel mit:
Den Flanschen
Im Innern der Abdeckung hintere seite:
- Siphonrohr für kondenswasserablauf (1 m)
über dem Deckel des Heizkessels:
Ein Kunststoffbeutel mit:
- Bedienungsanleitung für Installateur und Wartungstechniker
- Bedienungsanleitung der Steuereinheit Ufly
- Anleitung BCM 2.0
- Zertifikat der Wasserdruckprüfung
- konformitätserklärung
- Garantiebescheinigung (nur It)
- Garantieverlängerung 10 A (nur It)
- Zertifikat INAIL (nur IT)
- Ersatzteilliste (nur It)
- Stifte zum Arretieren der Gebläseeinheit in angehobener
lage (nur für Modelle 100 - 350 kW benutzen)
Bruttoge-
B
C
wicht
mm
mm
kg
1120
1515
585
1120
1515
585
1120
1515
643
1120
1515
707
1120
1515
806
1120
1515
858
17
